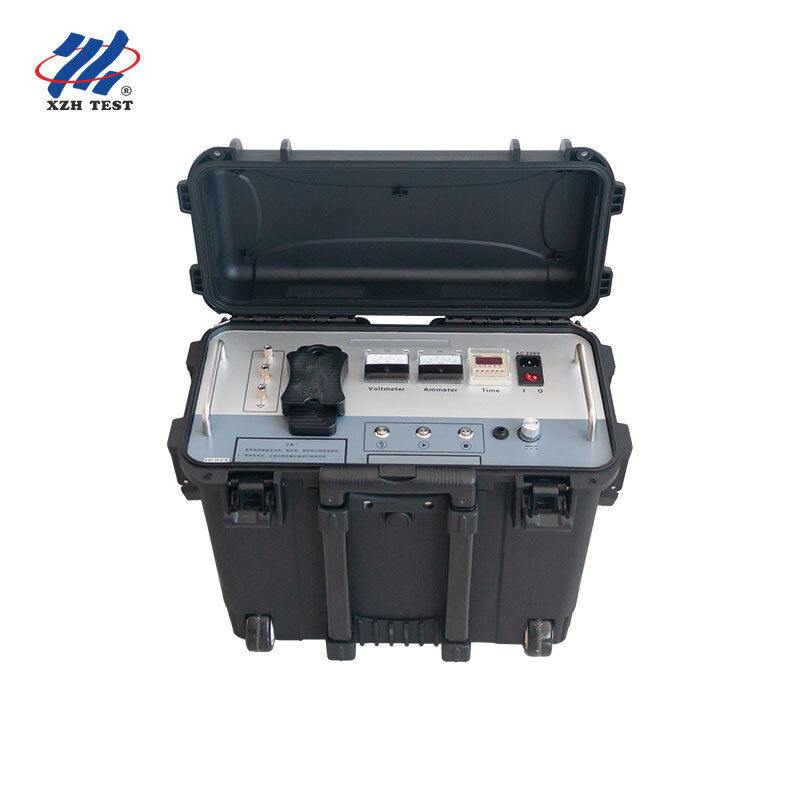

Générateur d'impulsions haute tension à tige de traction — Classe 35 kV| XHHV535-2L Modèle : XHHV535-2L
Conçu pour : Équipes de localisation de défauts de câbles de services publics, sous-traitants de maintenance de réseaux de distribution 35 kV, prestataires de services de test haute tension industriels
Valeur fondamentale : Générateur d'impulsions CC portable à tige de traction avec condensateur de 2 μF délivrant une énergie de décharge de 0 à 1024 J pour la détection de défauts de câbles de 35 kV et moins. Triple protection + verrouillage de position zéro + voltmètre de veille en temps réel — capacité d'impulsion complète de 35 kV dans un format portable à opérateur unique.
À qui s'adresse cet équipement
Le XHHV535-2L est conçu pour les équipes professionnelles de localisation de défauts de câbles qui ont besoin d'une capacité de décharge d'impulsion de classe 35 kV sans la logistique d'une unité montée sur chariot. Son châssis à tige de traction offre les mêmes performances haute tension que les générateurs plus volumineux de type chariot tout en permettant un déploiement par un seul opérateur dans des endroits à accès restreint — sous-stations avec accès par escalier uniquement, tranchées de câbles avec chemins d'approche étroits et installations industrielles à plusieurs étages où les dimensions des ascenseurs limitent la taille de l'équipement.
1Sous-traitants 35 kV pour services publicsDécharge d'impulsion complète de 35 kV dans un format portable à tige de traction. Pas de chariot, pas de rampe, pas de levage à deux personnes — un technicien, un instrument, un seul trajet depuis le véhicule.
2Électriciens industriels haute tensionRéseaux de câbles 35 kV dans les raffineries, les usines chimiques et les aciéries. Le châssis compact navigue dans les restrictions d'accès aux zones de processus où les unités sur chariot sont interdites.
3Sociétés de services de testSource d'impulsion polyvalente capable de 35 kV pour des contrats de service à tension mixte. La triple protection signifie moins de réclamations de réparation d'équipement et une plus grande disponibilité de la flotte.
4Équipes de maintenance éolienne et solaireLocalisation de défauts de câbles collecteurs 35 kV sur des sites d'énergies renouvelables. La portabilité de la tige de traction gère l'accès aux tours de turbines et les terrains accidentés entre les sections de réseau.
Spécifications clés
Condensateur intégré2 μF
Énergie de décharge0 – 1 024 J
Tension nominale≤35 kV
ProtectionOC + OV + OT Triple
Court-circuitDirect à la terre OK
Affichage du compteurCompteurs doubles de classe 1,5
Verrouillage de sécuritéDémarrage en position zéro
Voltmètre de veilleLecture kV en temps réel
Facteur de formePortable à tige de traction
Capacité 35 kV dans une tige de traction — aucun compromis sur la tension
La réalisation technique déterminante du XHHV535-2L est de fournir une capacité de décharge d'impulsion complète de 35 kV dans un châssis portable à tige de traction. Conventionnellement, les générateurs de surtension de classe 35 kV nécessitent des boîtiers montés sur chariot avec des distances de dégagement importantes, un câblage interne de gros calibre et des bancs de condensateurs surdimensionnés — tout cela entraîne un poids et un encombrement importants. Le XHHV535-2L atteint la même tension nominale grâce à une technologie HV à semi-conducteurs haute fréquence, une conception de circuit miniaturisée et haute fiabilité, et une architecture de charge/décharge intégrée qui élimine le câblage HV d'interconnexion externe et les modules de condensateurs séparés.
Impact opérationnel : Un générateur de surtension capable de 35 kV qu'un seul technicien peut transporter du véhicule au point de test — à travers les portails, dans les escaliers, à travers les tranchées de câbles — est un avantage opérationnel significatif pour les organisations de service sur le terrain. Il réduit les besoins en véhicules (pas de hayon élévateur nécessaire), accélère le temps de déploiement par travail et élimine la contrainte de planification nécessitant des équipes de deux personnes pour les appels de défauts de routine de 35 kV.
Systèmes de sécurité — Protection multicouche pour les opérations 35 kV
| Fonction de sécurité |
Comment cela protège |
| Verrouillage de démarrage en position zéro |
Le bouton de réglage de la tension doit être à zéro avant que la sortie haute tension puisse être activée — empêche le démarrage accidentel de 35 kV à pleine tension |
| Voltmètre de veille en temps réel |
Le compteur kV affiche la tension du condensateur en continu — même lorsque l'instrument est arrêté. L'opérateur connaît toujours l'état de l'énergie avant d'approcher les bornes |
| Triple protection automatique |
Des circuits indépendants de surintensité, de surtension et de surchauffe surveillent la sortie simultanément — déclenchement automatique en cas de condition de défaut |
| Tolérance au court-circuit direct |
L'étage de sortie est conçu pour survivre aux conditions de court-circuit franc lors d'un conditionnement de défaut agressif — aucun dommage, aucun remplacement de fusible, il suffit de réinitialiser et de continuer |
| Capacité de décharge manuelle |
Dissipation contrôlée de l'énergie résiduelle du condensateur sur commande de l'opérateur — couche de sécurité secondaire au-delà du circuit de décharge automatique |
| Temporisation de décharge configurable |
Intervalles de décharge réglables arbitrairement — l'opérateur contrôle la cadence des impulsions pour un repérage acoustique optimal sans précipitation ni sur-cyclage |
Comment fonctionne le système de décharge d'impulsions
Le XHHV535-2L intègre un circuit de charge et un circuit de décharge dans un seul boîtier compact. Le circuit de charge échantillonne la tension du câble haute tension et la dirige vers une boucle de contrôle de régulation de tension — garantissant que le condensateur de stockage d'énergie de 2 μF se charge précisément au niveau sélectionné par l'opérateur (0-35 kV). Le circuit de décharge, déclenché par le mécanisme d'impulsion, transfère l'énergie stockée via une sphère de décharge haute tension à espace de précision à la borne de sortie — générant une impulsion CC à montée rapide qui produit à la fois le thump acoustique et le transitoire électromagnétique requis pour la pré-localisation TDR et le repérage acoustique-magnétique.
L'aimant d'impulsion — un ensemble intégré abritant l'alimentation haute tension CC, le condensateur de stockage d'énergie et la sphère de décharge dans une seule unité modulaire — est la clé du facteur de forme compact du XHHV535-2L. En éliminant les câbles d'interconnexion, les bancs de condensateurs séparés et les espaces de décharge externes des configurations traditionnelles au niveau des composants, l'aimant d'impulsion atteint les mêmes performances électriques dans une fraction du volume physique.
Applications
| Application |
Type de câble cible |
| Repérage de défauts de câbles |
Câbles d'alimentation isolés XLPE, PILC et EPR de 35 kV et moins — distribution urbaine, alimentations industrielles et circuits collecteurs d'énergies renouvelables |
| Test de tenue en tension CC |
Vérification de l'isolation post-installation et post-réparation sur les câbles 35 kV et les équipements électriques, y compris les transformateurs et les appareillages de commutation |
| Test de claquage haute tension |
Induction de claquage contrôlée pour l'acquisition de formes d'onde TDR et la mesure de la distance de pré-localisation des défauts |
| Synchronisation acoustique-magnétique |
Décharge d'impulsion synchronisée pour une localisation précise du point de défaut à l'aide de récepteurs externes de champ acoustique et magnétique |
| Évaluation de la maintenance préventive |
Évaluation de l'état des câbles programmée — tendance de référence de la réponse impulsionnelle pour la détection précoce de la détérioration de l'isolation dans les réseaux 35 kV vieillissants |
Précautions de sécurité et opérationnelles
- Connectez toujours le terre de sécurité de l'instrument à un point de terre fiable avant l'opération — 35 kV est mortel sans mise à la terre appropriée
- Vérifiez que le verrouillage de position zéro est engagé (bouton complètement dans le sens antihoraire) avant de connecter au câble sous test
- Surveillez le voltmètre kV en temps réel pendant la veille — ne supposez jamais que le condensateur est déchargé sans vérification visuelle
- Ne contournez ni ne désactivez aucun des trois circuits de protection — ce sont des systèmes critiques pour la sécurité
- Assurez une ventilation adéquate pendant les cycles de service d'impulsion prolongés — l'étage de sortie 35 kV génère une chaleur importante aux réglages d'énergie maximum
- Seuls les techniciens qualifiés en haute tension de classe 35 kV peuvent utiliser cet équipement
- Si un circuit de protection se déclenche, enquêtez sur la condition de défaut avant de réinitialiser — des déclenchements répétés indiquent un problème de câble ou d'équipement
▎Foire aux questions
Q : Comment fonctionne un générateur de surtension haute tension dans la détection de défauts de câbles ?
Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc haute tension contrôlé au point de défaut. Cet arc produit à la fois un signal acoustique (son de battement fort détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif). En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser le point de défaut exact avec précision — une technique appelée synchronisation acoustique-magnétique.
Q : Quelle plage de tension dois-je sélectionner pour différents types de câbles ?
La sélection de la tension suit la tension de fonctionnement nominale du câble comme ligne directrice générale. Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage 8 kV ou 12 kV. Pour les câbles de distribution moyenne tension (6-15 kV), la plage 16 kV est appropriée. Pour les câbles de transmission haute tension (35 kV et plus), utilisez la plage 32 kV. Consultez toujours les spécifications de tension de test maximale du fabricant du câble et assurez-vous que toutes les distances de sécurité sont maintenues pendant le fonctionnement haute tension.
Q : Quelles précautions de sécurité doivent être observées lors de l'utilisation d'un générateur de surtension ?
Les tests avec générateur de surtension haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement hors tension et isolé de toutes les sources d'alimentation avant la connexion. Établissez un périmètre de sécurité minimum de 5 mètres autour de la zone de test avec des panneaux d'avertissement. Tout le personnel doit porter un EPI approprié, y compris des vêtements résistants aux arcs, des gants isolants haute tension et des surchaussures diélectriques. Les fonctions de sécurité intégrées — décharge automatique à la mise hors tension, arrêt d'urgence et verrouillage de tension nulle — offrent des couches de protection supplémentaires, mais ne doivent jamais remplacer les procédures de sécurité appropriées.
Q : Quel est l'avantage des multiples niveaux d'énergie (Joules) sur cette unité ?
Différents niveaux d'énergie servent à différentes fins de diagnostic. Les réglages de faible énergie (par exemple, 864 J – 1024 J) sont idéaux pour la confirmation initiale des défauts et la localisation des défauts à haute résistance où une énergie excessive pourrait aggraver les dommages au câble. L'énergie moyenne (1225 J – 2048 J) fournit une force de signal acoustique optimale pour la plupart des repérages de défauts de routine. L'énergie élevée (2450 J +) est réservée aux câbles très longs, aux scénarios d'enfouissement profond ou aux défauts à haute impédance qui nécessitent une génération d'arc plus forte pour produire une signature acoustique détectable. La sélection à trois niveaux permet aux opérateurs d'adapter la sortie d'énergie aux conditions du terrain.
Q : Quelle garantie et quel support sont inclus avec ce générateur de surtension ?
Garantie standard de 12 mois contre les défauts de fabrication avec support technique à vie. Certifié CE et ISO 9001:2015. Chaque unité comprend le générateur de surtension, le câble de sortie haute tension, le câble de terre, la tige de décharge, le manuel d'utilisation et un chariot robuste avec roulettes verrouillables pour un transport sûr. L'installation sur site, la mise en service et la formation des opérateurs à la sécurité sont disponibles sur demande. Les pièces de rechange, y compris les espaces de décharge, les condensateurs et les diodes haute tension, sont en stock pour un remplacement rapide.
