Localisateur de défaut de câble
>

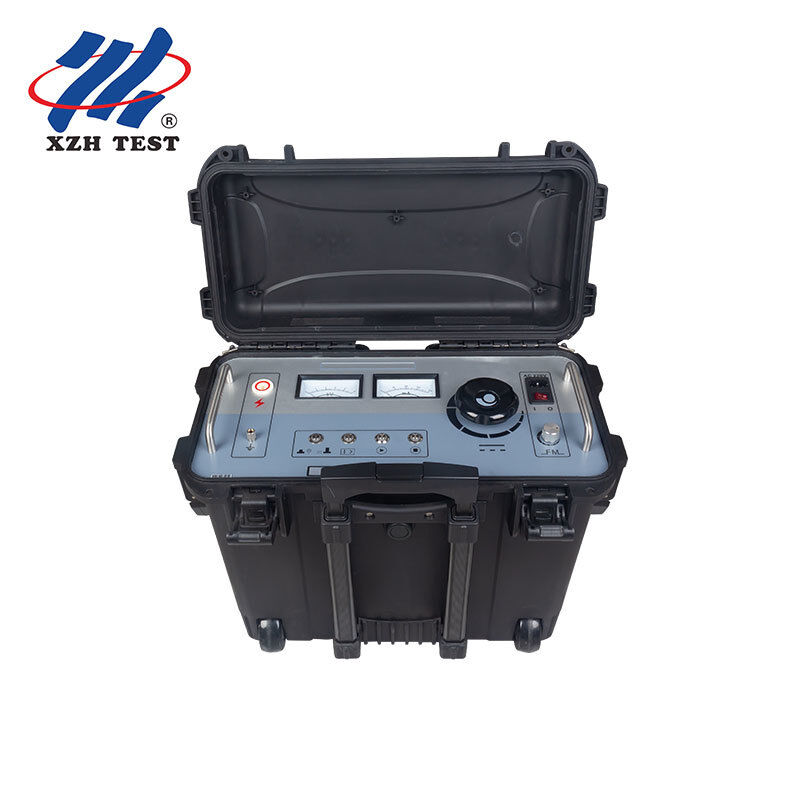

Pinpointer de défaut de gaine extérieure de câble 10kV, localisateur de défaut de câble à courant de pince | XHHD523L

Pinpointer de défaut de gaine extérieure de câble 10kV, localisateur de défaut de câble à courant de pince | XHHD523L

Détails de produit:
Lieu d'origine: Xi'an
Nom de marque: XZH TEST
Certification: ISO CE
Numéro de modèle: Xhhd523l
Les informations détaillées
Lieu d'origine:
Xi'an
Nom de marque:
XZH TEST
Certification:
ISO CE
Numéro de modèle:
Xhhd523l
Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de gaine extérieure de câble 10kV

,

Pinpointer de défaut de câble à courant de pince

,

Localisateur de défaut de gaine à tension de pas

Trading Information
Quantité de commande min:
1 unité
Prix:
Négociable
Détails d'emballage:
Emballage en bois
Délai de livraison:
5-8 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
3000unité/an
Description de produit
XHHG523L Localisateur de défaut de gaine extérieure du câble Résumé

La tension de sortie du localisateur de défauts de la gaine extérieure du câble haute tension est égale ou inférieure à 10 kV,qui répondent pleinement aux exigences d'essai de résistance de l'enveloppe extérieure du câble de la norme nationale chinoise GB50150-2006, y compris les essais d'acceptation et de prévention des enveloppes extérieures de câbles adaptées aux systèmes de liaison croisée ainsi que l'emplacement des défauts des enveloppes extérieures de câbles.Il détecte rapidement et précisément les défauts de mise à la terre de la gaine extérieure et les dangers cachés tels que le courant de fuite excessif dans les câbles haute tension et ultra-haute tension à un et trois cœurs de 10 kV à 500 kV, et peut également effectuer des essais de résistance à la courant continu de 1 minute de 5 kV à 10 kV sur les enveloppes extérieures de câbles HDPE et PVC.Il s'agit d'un instrument essentiel dédié à l'entretien des équipements de câbles de 10 kV à 500 kV des unités d'exploitation de câbles à haute tension et extra-haute tension à un seul noyau et à trois noyaux, des entreprises d'ingénierie de câbles à haute tension et des entreprises d'ingénierie de transmission et de transformation d'énergie.

Pour qui (public cible)

Le XHHG523L est positionné pour la phase de détection et de résistance sur place des travaux de la gaine extérieure du câble une fois que la section de faille approximative est connue,il est utilisé pour localiser l'emplacement exact de la défaillance de la vesteIl est conçu pour les équipes de service et d'entretien de câbles de terrain qui travaillent directement sur des câbles haute tension et ultra haute tension de 10 kV à 500 kV,pour les entreprises d'ingénierie des câbles à haute tension et les entreprises d'ingénierie de transmission et de transformation de puissance qui effectuent des essais préventifs et d'acceptation des jaquettes, et pour les propriétaires d'actifs de câbles et les utilisateurs industriels, ferroviaires, de métro et de sous-stations qui maintiennent leurs propres câbles haute tension.Il est utilisé à la fois dans les applications directement enterrées (méthode de tension étape) et les applications de tunnel (méthode de courant), ainsi que pour 5kV-10kV, une minute de protection contre les essais sur les enveloppes HDPE et PVC.Cet appareil est un localisateur portable dédié: il n'a pas de section de pontage et se concentre plutôt sur la détection de la défaillance de la terre de la veste sur place et l'exécution de l'essai de résistance de la veste, dans une seule unité portable.

Caractéristiques du produit
Protection automatique contre les surtensions, les surtensions et les surchauffeurs.
Protection contre le démarrage en position zéro pour une plus grande sécurité et fiabilité.
Conception unique d'auto-décharge: dès que la sortie haute tension est coupée, sa propre haute tension devient zéro.
Deux pointeurs pour le courant et la tension, intuitifs et clairs.
Un commutateur entre le mode de localisation et le mode de résistance, rapide et pratique.
Le champ d'essai n'a pas de zone aveugle.
La sensibilité du récepteur est réglable, ce qui rend la localisation plus pratique.
Commutateur de protection contre le surcourant, pratique à utiliser en mode résistance et en mode localisation.
Spécifications techniques
Nom de l'article Spécification
Voltage d'entrée AC 220V (± 10%), 50 Hz (± 2 Hz)
Voltage de sortie 0 à 10 kV (onde carrée), réglable
Courant de sortie 0 à 200 mA
Capacité de sortie 2 kVA
Ajustement de la fréquence Min: 0,2 Hz, max: 5 Hz (range réglable)
Principe de fonctionnement

Fonction de localisation: l'alimentation électrique en courant alternatif 220 V est soumise à une rectification à ondes complètes pour obtenir une excellente conversion,en le transformant en signal spécial de grande puissance requis pour l'identification; ce signal est appliqué au câble à localiser à travers la ligne de raccordement, et la méthode de tension étape ou la méthode de courant peut être utilisée pour déterminer avec précision la défaillance du câble.

Méthode de tension d'étape: si un câble enterré présente une défaillance de mise à la terre, la méthode de différence de potentiel peut être utilisée pour trouver le point de défaillance.Une tension d'essai est appliquée entre le point d'essai du câble défectueux et la terre, de sorte qu'un champ électrique de distribution concentrique avec le point d'entrée se forme autour du point d'entrée du câble dans le sol.Il n'y a pas de différence de potentiel entre les points du même rayon dans ce champ, mais il y a une différence de potentiel entre deux points de rayons différents, et lorsque l'espacement entre les deux points est fixe, plus les deux points sont proches du centre,plus la différence de potentiel est forteEn déplaçant les deux points A et B progressivement vers le centre, la différence de potentiel devient nulle lorsque le point de défaillance est exactement à mi-chemin entre A et B;si le mouvement continue au-delà du point de défaillance, la polarité de la différence de potentiel s'inverse, donc se déplacer d'avant en arrière permet de juger avec précision le point de mise à la terre.

Méthode de courant: si un câble de tunnel présente une défaillance de mise à la terre, les directions opposées du courant avant et après le point de défaillance peuvent être utilisées pour trouver le point de défaillance.Un signal de haute tension pulsée est appliquée sur le câble défectueux de sorte que le point de défaut décharge; les courants avant et après le point de faille ont alors des polarités opposées tandis que le courant au point de faille est le plus petit.Un pinceau récepteur est utilisé pour juger de la direction du courant avant et après le point de défaut: en serrant la pince réceptrice sur le câble, la boîte réceptrice indique une direction, et si le mouvement continue au-delà du point de défaillance, la polarité du courant s'inverse,Donc, en avançant et en revenant, le point de mise à la terre peut être jugé avec précision..

Fonction de résistance: passer la touche de fonction à la fonction de résistance à 0-10 kV pour un essai de résistance sur le câble.

Composition des instruments
Localisateur de défaut de la gaine extérieure du câble: unité de localisation des défauts ou d'essai de résistance.
Ligne de raccordement haute tension: connecte la sortie haute tension de l'unité principale au noyau du câble soumis à l'essai.
"ligne d'alimentation": la ligne d'alimentation de travail de l'instrument.
Récepteur: l'unité qui reçoit le signal lors de la localisation des défauts.
Fuseau: Fuseau 8A, fusible de secours pour le système d'alimentation en courant alternatif 220 V.
fil de mise à la terre: le fil de mise à la terre de l'instrument.
Clampe de réception: récepteur de type clamp.
A-frame: utilisé avec la méthode de tension étape.
Panneau principalColonne de mise à la terre: point de mise à la terre de l'instrument, pour la protection de la sécurité.Panneau récepteurCommutateur de position: position "Off" signifie "Off"; position "I" peut être utilisée pour le mode d'essai de tension d'étape et le mode d'essai de pinceau de réception,adapté aux environnements d'essai avec un signal d'entrée plus faible (il existe un circuit d'amplificateur interne); la position "II" ne peut être utilisée que pour le mode d'essai de tension étape, adapté aux environnements d'essai avec un signal d'entrée plus fort (il n'y a pas de circuit d'amplificateur interne).Opération principale
1.Insérer la ligne rouge de haute tension dans la borne de sortie de haute tension, l'autre extrémité étant reliée à la gaine ou au blindage métallique et la terre reliée de manière fiable;Ne jamais connecter le câblage pendant que l'unité est allumée.
2.Une fois le câblage terminé, connectez l'alimentation CA 220V et allumez.
3.Confirmer l'état du câble sur place et que le câblage est correct; avant le démarrage,vérifier si le réglage de tension a été tourné dans le sens inverse des aiguilles d'une montre vers zéro lorsque le bouton de démarrage est allumé, il indique que la position zéro a été atteinte, et l'appareil ne peut pas être démarré s'il n'a pas été réduit à zéro.
4.Appuyez sur le bouton de démarrage; la lampe du bouton d'arrêt s'allume. Utilisez le bouton d'interrupteur de la fonction de localisation/résistance pour sélectionner l'état de travail En mode localisation, le bouton de réglage de fréquence peut être tourné pour régler la fréquence de sortie.
5.Tournez le réglage de tension dans le sens des aiguilles d'une montre et surveillez le voltmètre et l'ampère pour sélectionner une tension de sortie appropriée.
6.Après l'essai, tourner le régulateur de tension dans le sens inverse des aiguilles d'une montre vers la position zéro, appuyer sur le bouton d'arrêt pour que l'instrument cesse de fonctionner, puis éteindre.
7.Ce n'est qu'après avoir déchargé le câble défectueux à haute tension que le câblage d'essai peut être retiré.
Utilisez des exemples

La localisation est effectuée par la méthode de tension par étape (pour identifier les défauts de la gaine extérieure des câbles directement enterrés,avec l'unité principale émettant un signal en mode de localisation pour assurer une sortie de courant d'impulsion continue): installer le cadre A et le connecter au récepteur avec la ligne de connexion du cadre A; régler l'interrupteur de position du récepteur sur le signal plus faible ou le signal plus fort,mise à zéro du microamètre avec le bouton de mise à zéro en position I (en position II, le bouton de mise à zéro n'a aucun effet); le long du câble, directement au-dessus du câble dans la plage de mesure approximative, insérer les sondes A-frame dans le sol et observer la magnitude et la direction de l'ampérimètre,en utilisant le bouton d'ajustement pour régler une balance de pointeur appropriée; maintenir inchangé le bouton d'ajustement et l'ordre avant-arrière des sondes A-frame et continuer à déplacer le A-frame vers l'avant au-dessus du câble,trouver d'abord la section où la polarité change et ensuite le point où le signal pulsant est 0 ou inversé, qui est le point de défaut; une fois terminé, régler l'interrupteur de position du récepteur sur 0

La méthode de localisation (pour détecter les défauts de la gaine extérieure des câbles posés dans les tunnels, l'unité principale émettant un signal en mode de localisation):connecter la pince de réception du courant au récepteur; régler l'interrupteur de position du récepteur sur I (ou II lorsque le courant est fort) et réduire à zéro le microammeter avec le bouton de mise à zéro; dans la plage de mesure approximative,serrer la pince de réception de courant sur le câble et observer la magnitude et la direction de l'ampéromètre, en utilisant le bouton de réglage pour régler une balance de pointeur appropriée; maintenir le bouton de réglage et la direction de la pince réceptrice inchangés et continuer à avancer la pince,Trouver d'abord la section où la polarité change et ensuite le point où le signal pulsant est 0 , qui est le point de défaut; une fois terminé, régler l'interrupteur de position du récepteur sur 0

Mode résistance: insert the red high-voltage line into the “high-voltage output” terminal with the other end connected to the metal sheath or armoring and the “ground” reliably connected (never connect wiring while the unit is on); une fois le câblage terminé, brancher l'alimentation CA 220V et l'allumer; confirmer sur place l'état du câble et que le câblage est correct,et avant de commencer vérifier si le réglage de tension a été tourné dans le sens antihoraire à zéro; sélectionnez le mode de résistance avec le bouton d'interrupteur de fonction (lampe rouge); appuyez sur le bouton de démarrage et le bouton d'arrêt s'allume;tourner le réglage de tension dans le sens des aiguilles d'une montre et regarder le voltmètre et ampéromètre pour sélectionner une tension de sortie appropriée; après l'essai, tourner le régulateur de tension dans le sens inverse des aiguilles d'une montre vers la position zéro, appuyer sur le bouton d'arrêt, puis éteindre;Le câblage d'essai ne peut être retiré qu'après avoir déchargé le câble défectueux à haute tension..

Notes et questions communes
Ne touchez pas la ligne de raccordement haute tension et le câble soumis à l'essai pendant l'essai, afin d'éviter les dommages causés par la haute tension.
Ne jamais allumer l'appareil pendant la connexion des câbles et éteignez l'alimentation immédiatement après l'essai.
L'instrument ne peut pas être démarré lorsque le réglage de tension n'est pas à la position zéro.
Si le récepteur ne peut pas être mis à zéro, ouvrez le couvercle arrière du récepteur et vérifiez si la batterie de 9 V est alimentée.
La mise à la terre doit être fiable.

Garantie: dans un délai d'un an à compter de la date d'achat, une réparation gratuite est assurée pour les problèmes de qualité du produit, avec maintenance et service technique à vie.

Questions fréquentes Q1: À quoi sert le XHHG523L?

Il s'agit d'un localisateur de défauts de la gaine extérieure du câble haute tension d'une puissance inférieure ou égale à 10 kV.Il est utilisé pour détecter rapidement et avec précision les défauts de mise à la terre de la gaine externe et les risques de fuite excessive de courant dans les câbles haute tension et ultra-haute tension à un cœur et à trois cœurs de 10 kV à 500 kV, répondant pleinement aux exigences d'essai de résistance de l'enveloppe extérieure du câble de GB50150-2006, y compris les essais d'acceptation et de prévention des enveloppes extérieures adaptées aux systèmes de liaison croisée.

Q2: Quelle est la capacité de sortie?

La tension d'entrée est de 220 V CA (± 10%), 50 Hz (± 2 Hz); la tension de sortie est de 0 à 10 kV (onde carrée) et réglable; le courant de sortie est de 0 à 200 mA; la capacité de sortie est de 2 kVA;et le réglage de la fréquence varie d'un minimum de 0Il peut également effectuer des essais de résistance à la courant continu de 5 kV à 10 kV, d'une minute, sur les enveloppes extérieures de câbles HDPE et PVC.

Q3: Comment détermine-t-il le point de défaillance?

En mode de localisation, l'alimentation en courant alternatif 220 V est convertie en un signal spécial de haute puissance appliqué au câble,et la défaillance est déterminée avec la méthode de tension pas à pas pour les câbles directement enterrés (avec le cadre A) ou la méthode de courant pour les câbles posés dans les tunnels (avec la pince réceptrice), suivant le changement de polarité et puis le point où le signal pulsant est nul.

Q4: Quelles fonctions de protection et d'affichage offre-t-il?

Il dispose d'une protection automatique contre le sur courant, la surtension et la surchauffe, d'une protection contre le démarrage en position zéro et d'une conception d'auto-décharge unique (une fois la sortie haute tension coupée,sa propre haute tension devient zéro). Il utilise des compteurs à double pointeur pour le courant et la tension, permet de basculer d'une touche entre le mode de localisation et le mode de résistance, n'a pas de zone aveugle dans la plage de test,et fournit un interrupteur de protection contre le surcourant et une sensibilité réglable du récepteur.

Q5: Quelles sont les spécifications physiques et qu'est-ce qui est inclus?

Les dimensions sont de 540L × 310W × 460H et le poids est de 35kg. L'instrument est livré avec l'unité principale, une ligne de connexion haute tension, un câble électrique, un récepteur, un fusible 8A (avec de la réserve), un fil de terre,un pinceau récepteur et un châssis A.
