Appareil d'identification de câble sous tension XHZS506YS | Localisateur de défaut de câble
Le XHZS506YS est un dispositif de perforation de câble télécommandé conçu pour identifier positivement si un câble d'alimentation enterré ou déjà posé est sous tension avant qu'il ne soit coupé, déplacé ou scié. En effectuant une seule perforation mécanique contrôlée, il force un câble sous tension à court-circuiter à la terre ou entre les phases et à produire un arc indubitable, tandis qu'un câble hors tension ne montre aucune réaction. Cela élimine le risque mortel de confondre un câble sous tension sur les sites d'excavation et de réparation.
Conçu pour : Les équipes d'excavation routière et ferroviaire municipales, les équipes de construction de câbles de télécommunication et optiques, les entrepreneurs de pipelines de gaz et d'eau, les départements électriques des usines industrielles et les centres de formation à la sécurité qui doivent confirmer positivement l'identité des câbles d'alimentation enterrés avant toute opération de creusage, de coupe ou de sciage.
Spécifications clés
| Paramètre |
Spécification |
| Modèle |
XHZS506YS |
| Tireur (corps du pistolet) |
2 corps de pistolet (configuration à double pistolet) |
| Distance de la télécommande |
Plus de 10 m, fonctionne à travers les murs |
| Longueur du câble de commande |
5m |
| Calibre de la pince |
φ30 – 150mm |
| Alimentation |
Charge AC 220V / 50Hz; batterie au lithium intégrée |
| Autonomie de la batterie |
Plus de 10 heures de travail continu |
| Grades de cartouches |
Noir / Bleu / Jaune / Rouge (puissance minimale à maximale) |
| Cartouche recommandée |
Jaune pour 35kV et moins; Rouge (S1 rouge, 6,8 × 11 mm) pour au-dessus de 35kV |
| Spécifications des clous |
PS27C8 / PS37C8 / PS47C8 / PS52C8 pour câbles de 30 – 100 mm |
| Ensemble standard |
Cartouches S1 rouge (niveau de puissance 5) ×50; clous PS52C8 ×50 |
Caractéristiques principales
Les corps de double pistolet percent le câble et créent un véritable point de court-circuit pour une vérification définitive sous tension/hors tension.
Lorsque les deux corps de pistolet sont réglés à un angle non de 120°, au moins un pistolet effectue toujours la perforation sur les câbles triphasés.
Télécommande filaire et sans fil avec une portée de plus de 10 m, permettant à l'opérateur de tirer derrière un mur.
Double usage AC et DC avec une batterie au lithium intégrée et un stockage d'énergie de grande capacité, pour plus de 10 heures de travail continu.
Invite vocale humaine synchronisée avec l'écran LCD pour une opération rapide et guidée.
Compact et léger pour une utilisation sur le terrain, et fourni en kit complet avec contrôleur, télécommande, câbles, piquet de terre, cartouches et clous.
Configuration à double pistolet et sélection de cartouches
Pourquoi un ensemble à double pistolet
Les câbles triphasés sont généralement posés en arrangement en triangle, de sorte qu'un seul pistolet peut tirer dans l'espace entre deux phases et manquer le conducteur. Un ensemble à double pistolet placé à un angle non de 120° garantit qu'au moins un pistolet réalise une véritable perforation et forme le point de court-circuit nécessaire à une identification valide.
Grades de puissance des cartouches
Les cartouches sont classées noir, bleu, jaune et rouge de la puissance minimale à maximale. Le jaune (S1 jaune) est recommandé pour les câbles de 35 kV et moins, tandis que le rouge (S1 rouge, 6,8 × 11 mm) convient aux câbles de plus de 35 kV.
Sélection des clous
Les clous PS27C8, PS37C8, PS47C8 et PS52C8 correspondent à des diamètres de câble de 30 mm à 100 mm, de sorte que le bon clou peut être associé au câble identifié.
Ensemble standard

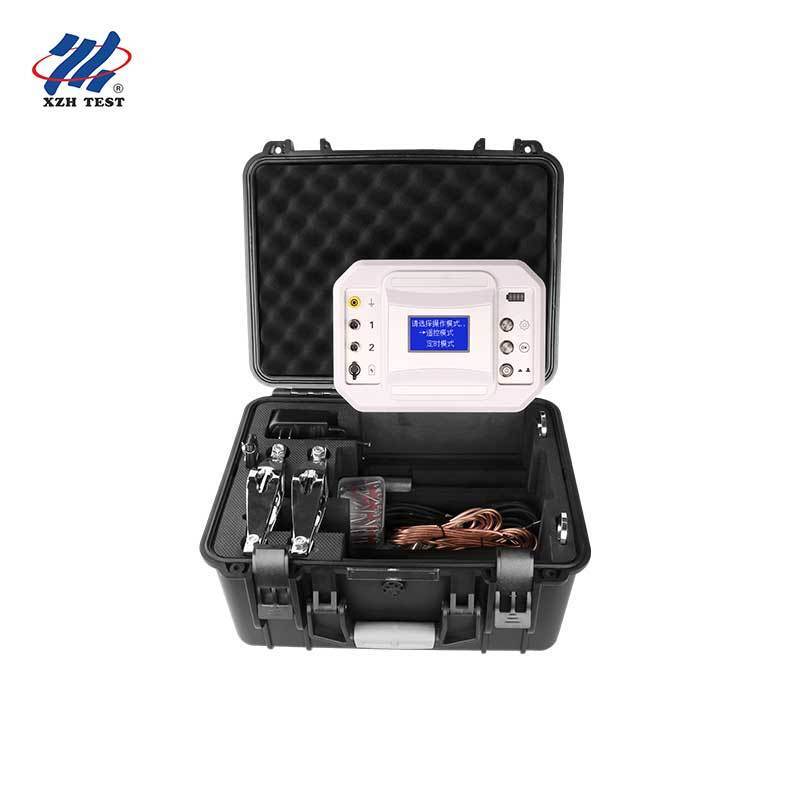

Chaque ensemble est livré avec deux corps de pistolet, un contrôleur, une télécommande, des câbles de connexion, un piquet de terre, des fils de terre et un approvisionnement initial de 50 cartouches S1 rouge (puissance niveau 5) plus 50 clous PS52C8.
FAQ
Q1 : À qui est destiné l'appareil d'identification de câble sous tension XHZS506YS ?
Il est conçu pour les équipes d'excavation routière et ferroviaire municipales, les équipes de construction de câbles de télécommunication et optiques, les entrepreneurs de pipelines de gaz et d'eau, les départements électriques des usines industrielles et les centres de formation à la sécurité qui doivent confirmer positivement l'identité des câbles d'alimentation enterrés avant toute opération de creusage, de coupe ou de sciage.
Q2 : Comment l'appareil distingue-t-il un câble sous tension d'un câble hors tension ?
Une fois le corps du pistolet fixé au câble et mis à la terre de manière fiable, le contrôleur déclenche à distance un clou à travers le câble pour le court-circuiter à la terre ou entre les phases. Un câble sous tension produit une explosion d'arc à l'instant de la perforation, tandis qu'un câble hors tension ne montre aucune réaction - ainsi l'équipe sait qu'il est sûr de procéder.
Q3 : Pourquoi choisir la version à double pistolet au lieu d'un seul pistolet ?
Un seul pistolet peut tirer dans l'espace entre les phases d'un câble triphasé (en triangle) et manquer le conducteur, donc aucun court-circuit réel n'est formé. Un ensemble à double pistolet positionné à un angle non de 120° garantit qu'au moins un pistolet réalise une véritable perforation et un point de court-circuit.
Q4 : Comment choisir la bonne cartouche et le bon clou ?
Les cartouches sont classées noir, bleu, jaune et rouge de la puissance minimale à maximale. Le jaune (S1 jaune) est recommandé pour les câbles de 35 kV et moins, et le rouge (S1 rouge, 6,8 × 11 mm) pour les câbles de plus de 35 kV. Les clous PS27C8, PS37C8, PS47C8 et PS52C8 correspondent à des diamètres de câble de 30 à 100 mm, et l'ensemble standard comprend 50 cartouches S1 rouge et 50 clous PS52C8.
Q5 : Quelles sont les principales spécifications ?
L'ensemble à double pistolet pèse 15,5 kg (470 × 380 × 210 mm) avec deux corps de pistolet et un contrôleur de 2,5 kg (270 × 230 × 120 mm). Le calibre de la pince est de φ30–150 mm, le câble de commande est de 5 m, et il se charge à partir de AC 220V / 50Hz avec une batterie intégrée supportant plus de 10 heures de travail continu.
Pour maintenir l'appareil en bon état de fonctionnement, essuyez le corps du pistolet après chaque utilisation et nettoyez-le avec l'outil de nettoyage fourni après environ 5 tirs.
