Identificateur de câble XHSB505B — Localisateur de défauts de câble
Identification précise et fiable.
Une grande mâchoire d'identification adaptée à divers câbles.
Opération extrêmement simple.
Indication claire et intuitive.
L'unité principale et les accessoires sont portables et soignés.
La force du signal reçu du récepteur est réglable.
Les câbles sous tension et hors tension peuvent être testés.
Petit et portable, léger.
Principe de fonctionnement Détection de câble hors tension
L'émetteur génère principalement un signal d'impulsion spécial, qui est appliqué via une ligne de connexion au câble à identifier. Selon le principe de l'induction électromagnétique, un signal induit conforme au signal transmis est produit le long du câble. Sur site, une pince de réception haute sensibilité ainsi que le récepteur portatif sont utilisés pour détecter tous les câbles, et selon l'indication du compteur du récepteur, le câble transportant le signal appliqué (c'est-à-dire le câble hors tension à identifier) peut être trouvé avec précision.
Détection de câble sous tension
L'émetteur génère un signal d'impulsion spécial, qui est appliqué via la pince de transmission dédiée en un point du câble sous tension à identifier. Selon le principe de l'induction électromagnétique, un signal induit conformément au signal transmis est produit le long du câble ; sur place, la pince de réception haute sensibilité et le récepteur portatif sont utilisés pour détecter tous les câbles et, selon l'indication du récepteur, le câble transportant le signal appliqué (c'est-à-dire le câble sous tension à identifier) peut être trouvé avec précision.
Utilisateurs et applications recommandés
Cet instrument est dédié à l'identification des câbles, c'est-à-dire à l'établissement du câble cible parmi de nombreux câbles, plutôt qu'à la localisation des défauts. Il fonctionne aussi bien sur les câbles sous tension que hors tension et est particulièrement adapté pour :
1. Équipes de chantier de construction et d'installation de câbles
Pour confirmer rapidement « quel câble est celui que nous recherchons » lors de la pose, du déplacement, de la maintenance et du traitement des défauts, en utilisant soit la méthode de connexion directe, soit la méthode de couplage.
2. Équipes travaillant dans les tranchées de câbles et les tunnels
Pour identifier le câble cible parmi de nombreux câbles de même spécification posés dans des tranchées denses et de longs tunnels, où la direction d'oscillation de l'aiguille du compteur donne un jugement intuitif et fiable.
3. Équipes de maintenance des câbles et de traitement des pannes
Pour identifier les câbles avant le test obligatoire de pointe de pré-construction, et pour identifier un câble sous tension sans effectuer aucune opération sur le câble testé (méthode de couplage).
Paramètres techniques
| Article |
Spécification |
| Méthode d'identification |
À en juger par la direction d'oscillation de l'aiguille du compteur |
| Ouverture de la mâchoire |
Pince de transmission : Φ125 mm ; pince de réception : Φ200 mm |
| Tension de sortie |
Gear I (méthode de connexion directe) : 150 V ; Gear II (méthode de couplage) : 250 V |
| Plage de test |
Méthode de connexion directe : 0Ω–1kΩ ; méthode de couplage : 0Ω–50Ω |
| Courant d'impulsion |
0–10A |
| Période d'impulsion |
2,75 s par cycle |
| Alimentation |
Émetteur : batterie au lithium 12 V CC ; récepteur portatif : piles de taille 5 (AA) |
Disposition des instruments

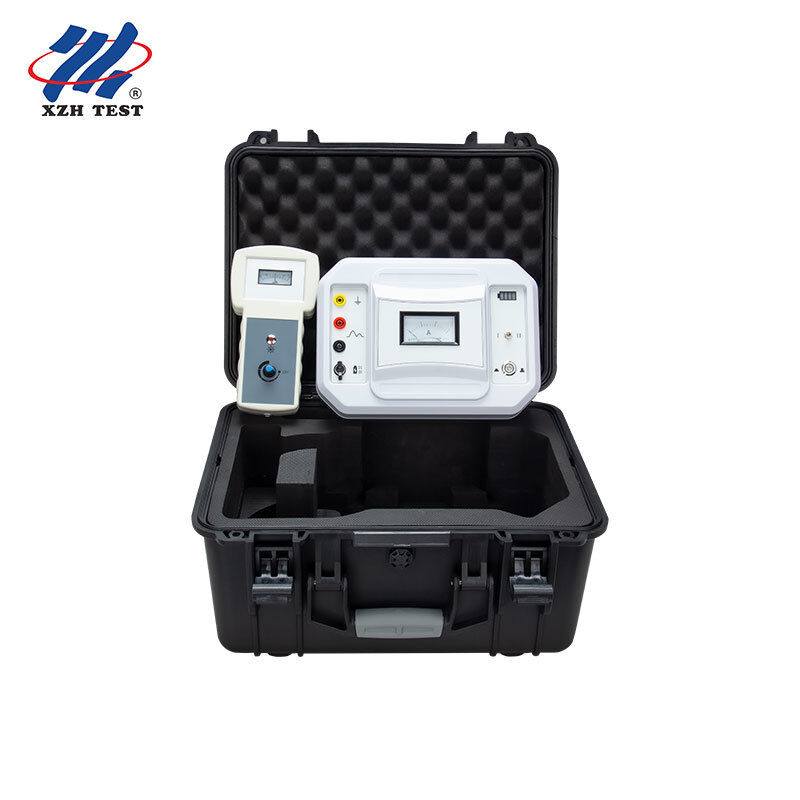

L'instrument se compose de l'émetteur, de la pince émettrice, de la pince réceptrice et du récepteur portatif.
Panneau émetteur — borne de mise à la terre : la borne de mise à la terre de sécurité de l'équipement ; sortie positive : sortie de l'émetteur positive, connectée à la ligne de sortie rouge ; sortie négative : sortie de l'émetteur négative, connectée à la ligne de sortie noire ; Chargement : port de chargement DC12V, connectez un chargeur 12V pour commencer à charger ; interrupteur d'alimentation : allume/éteint l'alimentation de travail ; interrupteur à engrenages : "I" pour l'identification des câbles hors tension et "II" pour l'identification des câbles sous tension ; indicateur de batterie : affiche le niveau de la batterie en temps réel lorsque la batterie intégrée fonctionne ; ampèremètre : affiche la valeur moyenne instantanée du courant de sortie.
Récepteur portable — un bouton de réglage ajuste la force du signal reçu (dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse des aiguilles d'une montre pour diminuer ; il dispose également d'une fonction de commutation). Un connecteur BNC sur le côté inférieur est utilisé pour connecter la pince de réception afin de recevoir le signal.
Guide d'utilisation Identification des câbles hors tension — méthode de connexion directe
Méthode de câblage 1 : connectez le fil de test rouge de l'émetteur à l'âme du câble (une phase suffit) et le fil de test noir à la terre ; connectez l'extrémité de cette phase à la terre (la couche de blindage et l'armure du câble ne sont pas mises à la terre).
Méthode de câblage 2 : connectez le cordon de test rouge à l'âme du câble (une phase suffit) ; connectez le cordon de test noir au blindage en cuivre ou à l'armure du câble ; connectez l'extrémité de cette phase au blindage en cuivre ou à l'armure du câble ; et vérifiez l'état de mise à la terre du blindage ou de l'armure en cuivre. L'identification d'un câble dépend de l'état de mise à la terre du système de mise à la terre et du fait que le blindage ou l'armure du câble est intact. Les méthodes 1 et 2 donnent donc les résultats les plus idéaux.
Si la résistance de la boucle de mise à la terre du système de mise à la terre est trop grande ou peu fiable, le signal transmis peut ne pas se charger ou s'annuler et le résultat de l'identification sera médiocre ; dans ce cas, ajustez le câblage et utilisez la méthode 1 ou la méthode 2.
Étapes de fonctionnement
1.Allumez l'interrupteur d'alimentation de l'émetteur et réglez l'interrupteur de vitesse sur « I » ; le voyant d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille également trois fois à la même fréquence, émettant le signal d'impulsion de manière cyclique.
2.Connectez le récepteur à la pince de réception et fixez la pince de réception sur le câble testé.
3.Notez le sens de la flèche de la pince de réception (la flèche pointe vers l'extrémité), sinon l'aiguille oscille dans la direction opposée.
4.Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre ; lorsqu'un "bip" se fait entendre et que le voyant s'allume, le récepteur est allumé. Réglez ensuite la force du signal reçu à un niveau approprié. À ce moment, seul le câble transportant le signal reçoit les trois signaux caractéristiques continus dans la même direction ; la fréquence d'oscillation du signal correspond à la fréquence de l'émetteur et un son « bip-bip-bip » est émis.
Identification des câbles sous tension — méthode de couplage
Aucune opération n'est nécessaire sur le câble testé : il suffit de fixer la pince de transmission sur le câble.
Les deux extrémités de la gaine du câble doivent être bien mises à la terre, sinon le courant de couplage diminue à mesure que la résistance de mise à la terre augmente.
Si les deux extrémités de la gaine ne sont pas mises à la terre ou si la gaine est cassée au milieu, la méthode de couplage ne peut pas être utilisée.
Lorsque la pince de transmission est fixée sur le câble, la flèche sur la pince doit pointer vers l'extrémité du câble.
La pince réceptrice et la pince émettrice doivent être maintenues à au moins 2 m l'une de l'autre.
操作步骤
1.Connectez la sortie de l'émetteur à la pince de transmission et fixez-la sur une position appropriée du câble sous tension à identifier, avec la flèche de la pince pointant vers l'extrémité du câble.
2.Allumez l'interrupteur d'alimentation de l'émetteur et sélectionnez la vitesse « II » ; le voyant d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille trois fois à la même fréquence, émettant le signal d'impulsion de manière cyclique.
3.Connectez la pince de réception au récepteur et fixez-la sur le câble testé.
4.Notez que la flèche de la pince de réception pointe vers l'extrémité du câble, sinon l'aiguille oscille dans le sens opposé.
5.Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre ; lorsqu'un "bip" se fait entendre et que le voyant s'allume, le récepteur est allumé. Réglez la force du signal reçu à un niveau approprié ; seul le câble transportant le signal reçoit alors un signal dont la fréquence d'oscillation correspond à la fréquence de commutation de sortie de l'émetteur, et un son « bip-bip-bip » est émis.
6.Si le câble cible ne peut pas être identifié avec la méthode de couplage, il est recommandé d'utiliser la méthode de connexion directe.
Précautions
Pendant les tests, la force du signal reçu par le récepteur doit être ajustée de manière appropriée – ni trop grande ni trop petite.
Une fois le câble à tester identifié, un test de pointe doit être effectué avant la construction, pour garantir la sécurité !
Lorsque la pince réceptrice est serrée sur le câble testé, assurez-vous que les mâchoires établissent un bon contact ; la poussière sur les mâchoires, les espaces dans le contact ou un ajustement lâche affecteront tous la réception du signal.
Si le balancement de l'aiguille n'est pas évident sur place, vérifiez si la pince de réception a un bon contact.
Lors de l'identification d'un câble sous tension, si l'interférence est si grave que la pince de réception devient magnétiquement saturée et ne peut pas recevoir le signal, il est recommandé d'utiliser plutôt la méthode hors tension.
L'instrument peut être directement court-circuité pour les tests.
Lorsque la fréquence d'oscillation de l'aiguille du récepteur ne correspond pas à celle de l'émetteur ou que l'amplitude d'oscillation est trop faible, le signal reçu est trop faible — tournez le bouton de réglage dans le sens des aiguilles d'une montre pour augmenter la force du signal reçu.
Lorsque l'aiguille du récepteur oscille de manière irrégulière ou pas du tout, le signal d'interférence est trop fort ou le câble testé n'est pas le câble cible.
Lisez le manuel en détail et respectez les précautions pertinentes. L'instrument peut être utilisé à l'intérieur et à l'extérieur, mais doit éviter la pluie, les gaz corrosifs, la poussière épaisse et les endroits à haute température. L'opérateur doit avoir des connaissances générales sur les équipements ou instruments électriques. Il s’agit d’un instrument de haute précision qui doit être protégé des fortes vibrations. La réparation, l'entretien et le réglage doivent être effectués par des professionnels. Chargez et entretenez l'émetteur une fois tous les 2 mois pour éviter d'endommager la batterie. La force du signal reçu du récepteur doit être ajustée au début avant le test (ni trop grande ni trop petite) et ne doit pas être ajustée pendant le test.
常问问题
T1. À quoi sert l'identifiant de câble XHSB505B ?
Il identifie quel câble est cible parmi de nombreux câbles lors de la pose des câbles d'alimentation, du déplacement, de la maintenance et du traitement des défauts, en particulier dans les tranchées de câbles comportant de nombreux câbles de même spécification. Il peut identifier les câbles sous tension et hors tension.
Q2. Quelle est la différence entre la méthode de connexion directe et la méthode de couplage ?
La méthode de connexion directe concerne les câbles hors tension : la sortie du transmetteur est connectée à l'âme du câble (ou au blindage/armure en cuivre), avec une plage de test de 0 Ω à 1 kΩ et un équipement I (150 V). La méthode de couplage est destinée aux câbles sous tension : la pince de transmission est fixée sur le câble sans manipulation du câble, avec une plage de test de 0 Ω à 50 Ω et un engrenage II (250 V) ; les deux extrémités de la gaine doivent être bien mises à la terre.
Q3. Comment le résultat de l’identification est-il jugé ?
Par la direction de l'oscillation de l'aiguille du compteur : seul le câble transportant le signal reçoit les trois signaux caractéristiques continus dans la même direction, la fréquence d'oscillation correspond à l'émetteur et un son « bip-bip-bip » est émis. La flèche de la pince de réception (et de la pince de transmission) doit pointer vers l'extrémité du câble, sinon l'aiguille oscille dans la direction opposée.
Q4. Quels sont les principaux paramètres techniques ?
Identification par sens de rotation de l'aiguille du compteur ; mâchoire de serrage de transmission Φ125 mm et mâchoire de serrage de réception Φ200 mm ; tension de sortie 150 V (engrenage I) et 250 V (engrenage II) ; plage de test 0Ω–1kΩ (direct) et 0Ω–50Ω (couplage) ; courant d'impulsion 0-10A ; période d'impulsion 2,75 s par cycle ; alimentation pile au lithium 12 V CC (émetteur) et piles de taille 5 (AA) (récepteur portable).
Q5. Qu'est-ce qui est inclus dans l'emballage et que faut-il noter pour des raisons de sécurité ?
Le forfait comprend 1 émetteur, 1 récepteur, 1 chargeur, 1 ligne de sortie rouge, 1 ligne de sortie noire, 1 pince de transmission, 1 pince de réception et 2 piles de taille 5 (AA). Pour des raisons de sécurité, une fois le câble à tester identifié, un test de pointe doit être effectué avant la construction ; lors de l'identification d'un câble sous tension, les deux extrémités de la gaine doivent être bien mises à la terre et les pinces de réception et de transmission doivent être maintenues à au moins 2 m l'une de l'autre.
