XHSB505B Identificateur de câble — Localisateur de défauts de câble Caractéristiques du produit
Identification précise et fiable.
Une large mâchoire d'identification adaptée à divers câbles (pince émettrice Φ125mm, pince réceptrice Φ200mm).
Fonctionnement extrêmement simple et indication claire et intuitive.
L'unité principale et les accessoires sont portables et soignés, petits et légers.
La force du signal reçu par le récepteur est réglable.
Les câbles sous tension et hors tension peuvent être testés.
Utilisateurs et applications recommandés
Cet instrument est dédié à l'identification de câbles — établir lequel parmi plusieurs câbles est la cible — pour les câbles sous tension et hors tension. Il est particulièrement adapté aux :
1. Équipes d'inspection de tranchées de câbles et d'arpentage de plans de câbles
Pour confirmer la propriété et l'identité de chaque câble dans des tranchées denses contenant de nombreux câbles de même spécification, en utilisant le jugement intuitif de la direction de déviation de l'aiguille du compteur.
2. Équipes de maintenance de câbles sous tension et sans interruption
Pour identifier un câble sous tension par la méthode de couplage — aucune opération n'est nécessaire sur le câble testé et aucune interruption n'est requise (les deux extrémités de la gaine doivent être bien mises à la terre).
3. Équipes de relocalisation, de reconnexion et de jointoiement de câbles
Pour confirmer le câble cible par la méthode de connexion directe sur les câbles hors tension avant la relocalisation ou la reconnexion, et pour travailler avec le test de pointe obligatoire avant construction après identification.
Principe de fonctionnement Détection de câble sous tension (méthode de couplage)
L'émetteur génère un signal d'impulsion spécial, qui est appliqué via la pince émettrice dédiée à un point du câble sous tension à identifier. Selon le principe de l'induction électromagnétique, un signal induit conforme au signal transmis est produit le long du câble ; sur site, la pince réceptrice haute sensibilité et le récepteur portable sont utilisés pour détecter tous les câbles, et selon l'indication du récepteur, le câble transportant le signal appliqué (le câble sous tension à identifier) peut être trouvé avec précision.
Détection de câble hors tension (méthode de connexion directe)
L'émetteur génère le signal d'impulsion spécial, qui est appliqué via un câble de connexion au câble à identifier. Selon le principe de l'induction électromagnétique, un signal induit conforme au signal transmis est produit le long du câble ; sur site, la pince réceptrice haute sensibilité et le récepteur portable sont utilisés pour détecter tous les câbles, et à partir de l'indication du compteur, le câble transportant le signal appliqué (le câble hors tension à identifier) peut être trouvé avec précision.

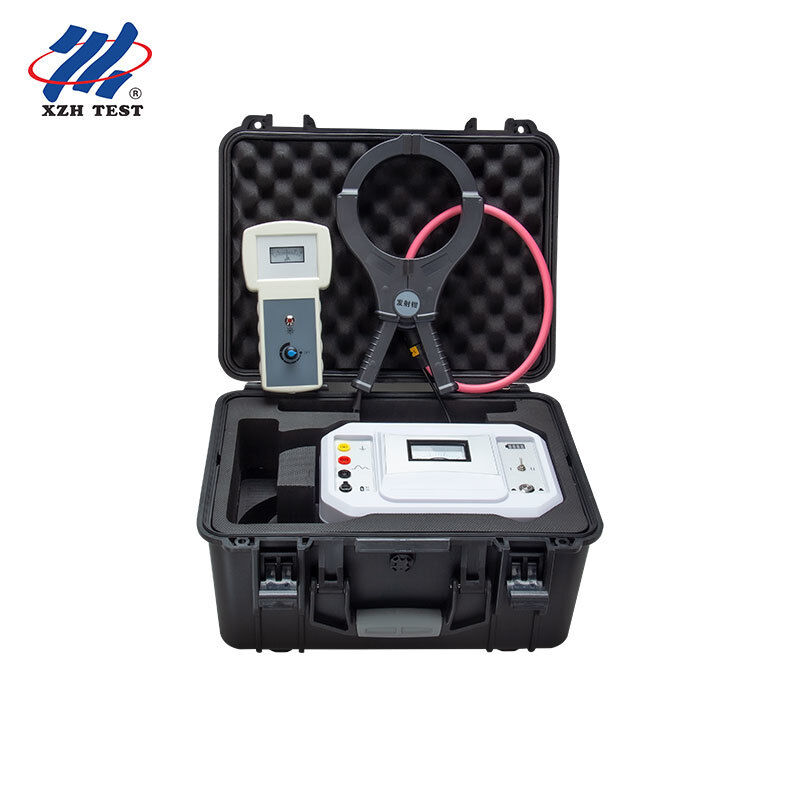

Disposition de l'instrument
L'instrument se compose de l'émetteur, de la pince émettrice, de la pince réceptrice et du récepteur portable.
Panneau de l'émetteur : borne de mise à la terre (mise à la terre de sécurité de l'équipement) ; sortie positive (connectée à la ligne de sortie rouge) ; sortie négative (connectée à la ligne de sortie noire) ; chargement (port de chargement DC12V, connectez un chargeur 12V pour charger) ; interrupteur d'alimentation ; sélecteur de gamme ("I" pour l'identification de câble hors tension, "II" pour l'identification de câble sous tension) ; indicateur de batterie (niveau de batterie en temps réel lorsque la batterie intégrée fonctionne) ; ampèremètre (courant de sortie moyen instantané).
Récepteur portable : un bouton de réglage ajuste la force du signal reçu (dans le sens des aiguilles d'une montre pour augmenter, dans le sens inverse des aiguilles d'une montre pour diminuer ; il a également une fonction d'interrupteur) ; un connecteur BNC sur le côté inférieur connecte la pince réceptrice.
Paramètres techniques
| Article |
Spécification |
| Méthode d'identification |
Jugée par la direction de déviation de l'aiguille du compteur |
| Ouverture de la mâchoire |
Pince émettrice : Φ125mm ; pince réceptrice : Φ200mm |
| Tension de sortie |
Gamme I (méthode de connexion directe) : 150V ; Gamme II (méthode de couplage) : 250V |
| Plage de test |
Méthode de connexion directe : 0Ω–1kΩ ; méthode de couplage : 0Ω–50Ω |
| Courant d'impulsion |
0–10A |
| Période d'impulsion |
2.75s par cycle |
| Alimentation |
Émetteur : batterie lithium 12VDC ; récepteur portable : piles de taille 5 (AA) |
Guide d'utilisation Identification de câble sous tension — méthode de couplage
Aucune opération n'est nécessaire sur le câble testé — il suffit de fixer la pince émettrice sur le câble.
Les deux extrémités de la gaine du câble doivent être bien mises à la terre, sinon le courant de couplage diminue à mesure que la résistance de mise à la terre augmente.
Si les deux extrémités de la gaine ne sont pas mises à la terre, ou si la gaine est rompue au milieu, la méthode de couplage ne peut pas être utilisée.
Lors du serrage, la flèche sur la pince émettrice doit pointer vers l'extrémité éloignée du câble.
La pince réceptrice et la pince émettrice doivent être maintenues à au moins 2m de distance.
1.Connectez la sortie de l'émetteur à la pince émettrice et fixez-la sur une position appropriée du câble sous tension, la flèche de la pince pointant vers l'extrémité éloignée du câble.
2.Allumez l'interrupteur d'alimentation de l'émetteur et sélectionnez la gamme "II" ; le voyant d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille trois fois à la même fréquence, émettant le signal d'impulsion cycliquement.
3.Connectez la pince réceptrice au récepteur et fixez-la sur le câble testé.
4.Notez que la flèche de la pince réceptrice pointe vers l'extrémité éloignée du câble, sinon l'aiguille oscille dans le sens opposé.
5.Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre ; lorsqu'un "bip" est entendu et que le voyant s'allume, le récepteur est activé. Réglez la force du signal reçu à un niveau approprié ; seul le câble transportant le signal reçoit un signal dont la fréquence d'oscillation correspond à la fréquence de commutation de sortie de l'émetteur, avec un son "bip-bip-bip".
6.Si le câble cible ne peut pas être identifié par la méthode de couplage, il est recommandé d'utiliser la méthode de connexion directe.
Identification de câble hors tension — méthode de connexion directe
Méthode de câblage 1 : connectez la sonde de test rouge au noyau du câble (une phase suffit) et la sonde de test noire à la terre ; connectez l'extrémité éloignée de cette phase à la terre (la couche de blindage et l'armature du câble ne sont pas mises à la terre).
Méthode de câblage 2 : connectez la sonde de test rouge au noyau du câble (une phase suffit) ; connectez la sonde de test noire au blindage en cuivre ou à l'armature du câble ; connectez l'extrémité éloignée de cette phase au blindage en cuivre ou à l'armature du câble ; et vérifiez l'état de mise à la terre du blindage en cuivre ou de l'armature. L'identification est affectée par la condition de mise à la terre du système de mise à la terre et par le fait que le blindage ou l'armature soit intact, donc les méthodes 1 et 2 donnent les résultats les plus idéaux.
Si la résistance de la boucle de terre est trop élevée ou peu fiable, le signal transmis peut ne pas se charger ou peut s'annuler et le résultat sera médiocre ; ajustez le câblage et utilisez la méthode 1 ou 2.
1.Allumez l'interrupteur d'alimentation de l'émetteur et réglez le sélecteur de gamme sur "I" ; le voyant d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille trois fois à la même fréquence, émettant le signal d'impulsion cycliquement.
2.Connectez le récepteur à la pince réceptrice et fixez-la sur le câble testé.
3.Notez la direction de la flèche de la pince réceptrice (la flèche pointe vers l'extrémité éloignée), sinon l'aiguille oscille dans le sens opposé.
4.Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre ; lorsqu'un "bip" est entendu et que le voyant s'allume, le récepteur est activé. Réglez la force du signal reçu à un niveau approprié ; seul le câble transportant le signal reçoit les trois signaux caractéristiques continus dans la même direction, avec la fréquence d'oscillation correspondant à celle de l'émetteur et un son "bip-bip-bip".
Précautions
Une fois le câble à tester identifié, un test de pointe doit être effectué avant la construction, pour assurer la sécurité !
Pendant le test, la force du signal reçu par le récepteur doit être réglée de manière appropriée — ni trop grande, ni trop petite — et doit être réglée au point de départ avant le test ; elle ne doit pas être ajustée pendant le test.
Lorsque la pince réceptrice est fixée sur le câble testé, assurez-vous que les mâchoires font un bon contact ; la poussière, les espaces ou un ajustement lâche affecteront la réception du signal.
Si la déviation de l'aiguille n'est pas évidente sur site, vérifiez si la pince réceptrice a un bon contact.
Lors de l'identification d'un câble sous tension, si les interférences sont si sévères que la pince réceptrice devient magnétiquement saturée et ne peut pas recevoir le signal, il est recommandé d'utiliser la méthode hors tension à la place.
L'instrument peut être directement court-circuité pour les tests.
Lorsque la fréquence d'oscillation de l'aiguille du récepteur ne correspond pas à celle de l'émetteur, ou que l'amplitude d'oscillation est trop faible, le signal est trop faible — tournez le bouton de réglage dans le sens des aiguilles d'une montre pour augmenter la force du signal reçu.
Lorsque l'aiguille du récepteur oscille irrégulièrement ou pas du tout, l'interférence est trop forte, ou le câble testé n'est pas le câble cible.
L'instrument peut être utilisé à l'intérieur et à l'extérieur, mais doit éviter la pluie, les gaz corrosifs, la poussière lourde et les endroits à haute température. L'opérateur doit avoir des connaissances générales sur les équipements électriques ou les instruments. C'est un instrument de haute précision et doit être protégé des vibrations fortes ; la réparation, l'entretien et le réglage doivent être effectués par des professionnels. Chargez et entretenez l'émetteur tous les 2 mois pour éviter d'endommager la batterie.
Questions fréquentes
Q1. Quel problème le XHSB505B Cable Identifier résout-il ?
Il résout le problème sur site de "quel câble est celui que nous cherchons" lors de la pose, du déplacement, de la maintenance et de la gestion des défauts de câbles d'alimentation — en particulier dans les tranchées de câbles où de nombreux câbles de même spécification sont posés ensemble — aidant à éviter de scier ou de reconnecter par erreur le mauvais câble.
Q2. Comment le résultat de l'identification est-il jugé ?
Par la direction de déviation de l'aiguille du compteur : seul le câble transportant le signal appliqué reçoit les trois signaux caractéristiques continus dans la même direction, la fréquence d'oscillation correspond à celle de l'émetteur, et un son "bip-bip-bip" est émis. La flèche de la pince réceptrice (et de la pince émettrice) doit pointer vers l'extrémité éloignée du câble, sinon l'aiguille oscille dans le sens opposé.
Q3. Quels sont les principaux paramètres techniques ?
Identification par la direction de déviation de l'aiguille du compteur ; mâchoire de pince émettrice Φ125mm et mâchoire de pince réceptrice Φ200mm ; tension de sortie 150V (gamme I) et 250V (gamme II) ; plage de test 0Ω–1kΩ (connexion directe) et 0Ω–50Ω (couplage) ; courant d'impulsion 0–10A ; période d'impulsion 2.75s par cycle ; alimentation batterie lithium 12VDC (émetteur) et piles de taille 5 (AA) (récepteur portable).
Q4. Que faut-il noter lors de l'identification d'un câble sous tension par la méthode de couplage ?
Aucune opération n'est nécessaire sur le câble testé ; les deux extrémités de la gaine doivent être bien mises à la terre (sinon le courant de couplage diminue à mesure que la résistance de mise à la terre augmente), et si les extrémités de la gaine ne sont pas mises à la terre ou si la gaine est rompue au milieu, la méthode de couplage ne peut pas être utilisée. Lors du serrage, la flèche de la pince doit pointer vers l'extrémité éloignée du câble, et la pince réceptrice et la pince émettrice doivent être maintenues à au moins 2m de distance.
Q5. Qu'est-ce qui est inclus dans le paquet ?
Le paquet comprend 1 émetteur, 1 récepteur, 1 chargeur, 1 câble de sortie rouge, 1 câble de sortie noir, 1 pince émettrice, 1 pince réceptrice et 2 piles de taille 5 (AA). Dans un délai d'un an après l'achat, les problèmes de qualité sont réparés gratuitement, et la réparation et le service technique sont assurés à vie.
