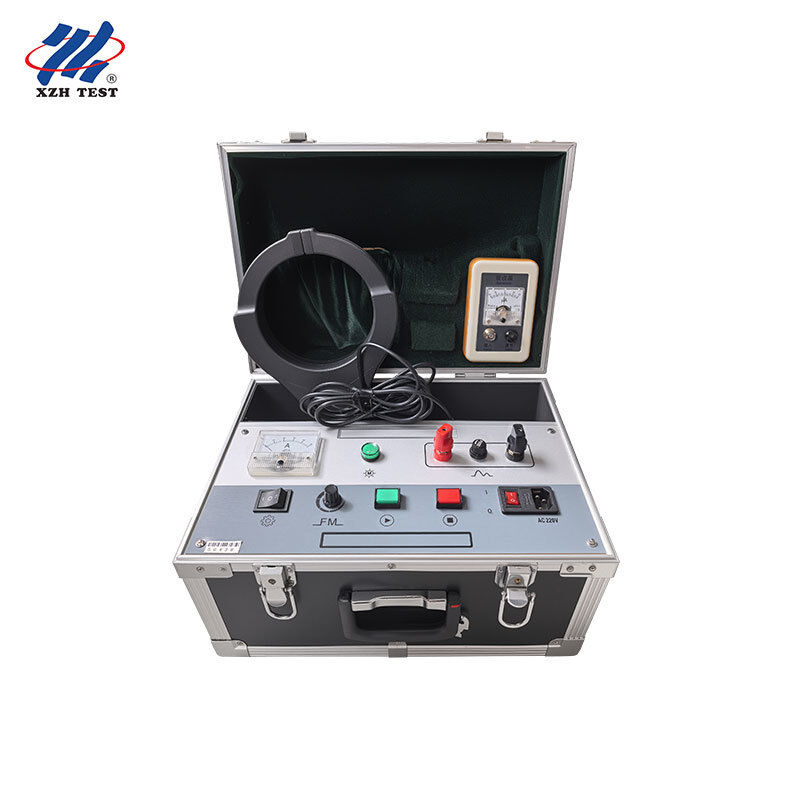

Identifiant de câble | Instrument d'identification de câble AC haute puissance avec fréquence de signal réglable | XHSB505

Identifiant de câble | Instrument d'identification de câble AC haute puissance avec fréquence de signal réglable | XHSB505

Détails de produit:
Lieu d'origine: Xi'an, Shaanxi, Chine
Nom de marque: XZH TEST ISO/CE
Certification: CE/ISO
Numéro de modèle: Le code de l'établissement est:
Les informations détaillées
Lieu d'origine:
Xi'an, Shaanxi, Chine
Nom de marque:
XZH TEST ISO/CE
Certification:
CE/ISO
Numéro de modèle:
Le code de l'établissement est:
Mettre en évidence:

High Light

Mettre en évidence:

Clock Hands Swing Judgment Cable Fault Locator

,

Precise Detection Cable Fault Locator

,

High Voltage Pipeline Identifier

Trading Information
Quantité de commande min:
1 unité
Prix:
Négociable
Détails d'emballage:
Emballage en bois
Délai de livraison:
5-8 jours ouvrables
Conditions de paiement:
T/T
Capacité d'approvisionnement:
3000unité/an
Description de produit
Vue d'ensemble du produit

L'identifiant de câble XHSB505 est développé pour la construction de câbles haute tension,le personnel d'installation et d'entretien qui a un besoin urgent d'une solution pratique pour identifier un câble spécifique parmi de nombreux câbles sur le site;Guidé par la théorie des champs électromagnétiques et adoptant une technologie de pointe ainsi que des techniques électroniques et d'outillage modernes, il fournit une identification rapide et précise des câbles.

Principales caractéristiques
  • Identification précise et sans erreur
  • Clampe d'identification de grande taille adaptée à une large gamme de câbles
  • Opération extrêmement simple
  • Indication claire et intuitive
  • Pièces principales et auxiliaires portables et propres
  • Sensitivité réglable du récepteur
  • Fréquence réglable du signal
Principe de fonctionnement

L'alimentation électrique à courant alternatif 220 V d'entrée est convertie par technologie électronique en un signal spécial de haute puissance nécessaire à l'identification.Ce signal est appliqué au câble à identifier à travers la ligne de connexionSur la base du principe de l'induction électromagnétique, un signal compatible avec le signal transmis est induit le long du câble.une pince à récepteur de haute sensibilité combinée à un récepteur portatif est utilisée pour tester tous les câbles présents, et le câble cible (le câble transportant le signal appliqué) peut être trouvé avec précision à partir de l'indication sur le compteur récepteur de poche.

Paramètres techniques
Nom de l'article Spécification
Méthode d'identification Déterminé par la direction de balancement du pointeur du compteur
Ouverture de la pince Φ125 mm
Le pouvoir 1.5 kVA (intermittent, instantané)
Fréquence de transmission du signal Min 0,4 Hz, max 1 Hz (plage réglable)
Guide de fonctionnement
  1. Déconnectez le blindage des deux extrémités du câble de la terre, et pincez la pince rouge de la ligne de sortie sur le noyau du câble à tester (une bonne phase ou la phase avec une meilleure isolation);serrer le clip noir de la ligne de sortie sur le point de mise à la terre ou le pieu de mise à la terre; connectez le noyau correspondant de ce câble au point de mise à la terre ou au pieu de mise à la terre à l'extrémité supérieure.
  2. Allumez l'interrupteur d'alimentation d'identification et sélectionnez le train de sortie: "I" est le train bas, adapté aux câbles courts; "II" est le train haut, adapté aux câbles longs.
  3. Après avoir confirmé l'état du câble sur place et que le câblage est correct, appuyez sur le bouton "Démarrer".
  4. Connectez le récepteur d'identification à la pince du récepteur.
  5. Remarquez la direction de la flèche de la pince du récepteur: elle indique la direction du débit de courant (la direction positive); sinon, le pointeur du compteur oscille dans la direction opposée.
  6. Serrer la pince du récepteur sur le câble à tester.
  7. Ajustez la sensibilité du récepteur à une position appropriée.
  8. Le récepteur portable affiche maintenant le signal de balancement.

Une fois que l'émetteur et le récepteur fonctionnent normalement, la tension induite dans la pince d'essai est affichée sur le récepteur portatif, et la direction d'oscillation du pointeur est la direction du signal.Lorsque le bouton de réglage n'est pas déplacé et que la flèche rouge sur le côté de la pince d'essai pointe dans la même direction que le câble, le câble dont le pointeur du récepteur dévie vers la droite avec la plus grande oscillation est le câble cible; tous les autres câbles ne montrent qu'un signal de retour,avec le pointeur déviant vers la gauche et un swing plus petit.

Précautions à prendre
  • Pendant les essais, ne réglez pas la sensibilité du récepteur trop élevée; un basculement du pointeur du compteur d'environ 20 à 80% est approprié.
  • Le fusible de l'alimentation électrique de fonctionnement de l'identifiant ne doit pas être trop grand ̇ il ne doit pas dépasser 6 A.
  • Une fois que le câble cible a été identifié, il doit être percé avant la construction pour assurer la sécurité.
  • Lorsque la pince est fixée sur le câble à tester, assurez-vous que les mâchoires de la pince sont en bon contact. La poussière sur les mâchoires, les espaces de contact ou le contact lâche affecteront la réception du signal.
  • Si le pointeur du récepteur ne se déplace pas de façon évidente sur place, vérifiez que la pince du récepteur est en bon contact.
  • Il est strictement interdit d'utiliser un seul fil pour effectuer un essai de court-circuit sur l'instrument; utilisez la résistance d'essai standard pour l'essai.
  • Lorsque l'on identifie un câble à faible résistance à courte distance qui fait sauter le fusible, on branche en série la résistance d'essai à l'extrémité de transmission du signal de l'instrument.
À qui s'adresse- t- il?

Le XHSB505 est unappareil d'identification de câble à haute puissance alimenté par le réseau(sortie de 1,5 kVA, pince de 125 mm, fréquence de signal réglable de 0,4 ‰ 1 Hz).Il s'adresse aux équipes qui identifient les câbles sur place à partir d'une alimentation en réseau et qui ont besoin d'une fréquence de signal réglable et des engrenages de faible/haute puissance pour correspondre à la fois aux câbles courts et longs.

  • Équipes de construction, d'installation et d'entretien de câbles haute tension qui doivent confirmer exactement sur quel câble elles travaillent avant de couper ou de joindre.
  • Les équipes de terrain des services publics et du réseau opérant dans des tranchées et des conduits de câbles où de nombreux câbles de la même spécification circulent ensemble.
  • Les ingénieurs de terrain qui peuvent se connecter à une alimentation en courant alternatif 220 V sur place et qui ont besoin d'une sortie de haute puissance (1,5 kVA) pour des lignes de câbles difficiles ou plus longues.
  • Les opérateurs qui ont besoin de régler la vitesse d'envoi du signal (0,4 à 1 Hz) en fonction des conditions spécifiques du site et de sélectionner la vitesse basse "I" pour les câbles courts ou la vitesse haute "II" pour les câbles longs.
  • Les travailleurs électriciens qui ont des connaissances générales de l'utilisation des équipements et instruments électriques, comme l'exige le manuel.
Service après-vente

L'instrument est livré avec une garantie gratuite d'un an pour les problèmes de qualité à partir de la date d'achat, et la réparation et le service technique à vie sont fournis.Si vous constatez que l'instrument ne fonctionne pas normalement ou qu'il y a un défaut, veuillez nous contacter afin que nous puissions organiser la solution la plus pratique et la plus efficace pour vous.

Questions fréquentes

Q1. Comment le XHSB505 identifie-t-il le câble cible?
L'identification est basée sur la direction de balancement du pointeur du compteur.Lorsque le bouton de réglage n'est pas déplacé et que la flèche rouge sur le côté de la pince d'essai pointe dans la même direction que le câble, le câble dont le pointeur du récepteur dévie vers la droite avec la plus grande oscillation est le câble cible; tous les autres câbles ne montrent qu'un signal de retour,avec le pointeur déviant vers la gauche et un swing plus petit.

Q2. À quoi sert la fréquence réglable du signal?
L'identifiant de nouvelle génération ajoute une fonction d'ajustement de fréquence.4 Hz à 1 Hz maximum, de sorte que le signal puisse être adapté aux conditions sur place.

Q3. Quelles sont les engrenages de sortie "I" et "II"?
L'interrupteur de sélection de sortie a deux vitesses: "I" est la vitesse basse, adaptée aux câbles courts, et "II" est la vitesse haute, adaptée aux câbles longs.

Q4. Comment la sensibilité du récepteur doit-elle être réglée?
Utilisez le potentiomètre situé sur le côté inférieur du récepteur portable pour régler la sensibilité, de sorte que le pointeur du compteur oscille autour de 20 à 80%.Si le pointeur ne se déplace pas clairement, vérifiez si la pince du récepteur est en bon contact.

Q. Quelles précautions doivent être prises, et qu'est-ce qui est inclus?
Après avoir identifié le câble, le tester avant la construction pour des raisons de sécurité; assurer un bon contact de la mâchoire du pinceau; ne jamais effectuer de test de court-circuit avec un seul fil ¢ utiliser la résistance d'essai standard;si l'identification d'un câble à faible résistance à courte distance fait exploser le fusible, connectez la résistance d'essai en série à l'extrémité de transmission du signal; et le fusible d'alimentation ne doit pas dépasser 6 A. L'ensemble comprend l'unité principale, le récepteur, le câble d'alimentation, la ligne de sortie rouge, la ligne de sortie noire,la pince du récepteur (essai), résistance d'essai, trois fusibles 6 A et trois fusibles 20 A, avec une garantie gratuite d'un an et un service à vie.
