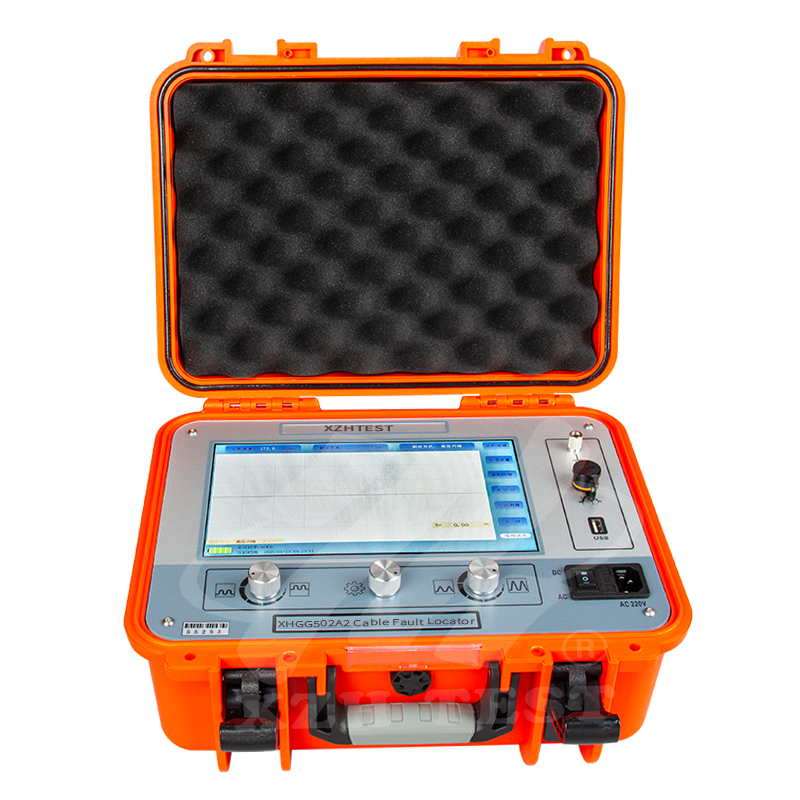

Analyse automatique du localisateur de défauts de câble TDR, résolution minimale 0,10 m

Description

Ce localisateur de défauts de câble est un instrument spécial pour mesurer et analyser l'état et la distance de défaut des câbles d'alimentation.  Mesure de la vitesse du câble, test de la longueur du câble, test de la distance de défaut du câble.

Spécifications techniques

Le système dispose d'une fonction de mesure automatique

Interface d'échantillonnage d'impulsions basse tension

Claquage haute tension(ICE) interface d'échantillonnage

Introduction à l'interface utilisateur

1. Affichage : écran tactile TFT couleur de 10,1 pouces ;

2. Mise à la terre : borne de mise à la terre de sécurité ;

3. Signal : interface de sortie de signal d'impulsion de méthode d'impulsion basse tension, échantillonneur de méthode de claquage haute tension et interface d'entrée de signal de réception de coupleur de méthode multi-impulsions ;

4. USB : importer des fichiers de forme d'onde vers un ordinateur via la communication USB ;

5. Prise d'alimentation : alimentation de fonctionnement de l'instrument, port de connexion/charge AC 220V ;

6. Fusible : emplacement d'installation du fusible pour le système d'alimentation AC 220V ;

7. Interrupteur d'alimentation : position « I », utilisant l'alimentation AC 220V pour alimenter le système ; position « II », utilisant la batterie interne pour alimenter le système ; lorsque la « prise d'alimentation » est connectée à l'alimentation AC 220V, la batterie est également chargée ; position « O », arrêt de l'alimentation du système ;

8. Amplitude : ajuster le bouton d'amplitude lors de l'acquisition de formes d'onde pour modifier l'amplitude de la forme d'onde acquise ;

9. Bouton de fonctionnement : bouton rotatif pour le contrôle du fonctionnement de l'interface du système, faire pivoter pour sélectionner et appuyer pour confirmer ;

10. Déplacement : lors de l'acquisition de formes d'onde, ajuster le bouton de déplacement pour modifier la hauteur de la ligne de base de la forme d'onde acquise.
