Localisateur de défauts de câble, synchronisation acoustique et magnétique, écran tactile LCD 5 pouces, sonde IP65 XHDD503C

Présentation du produit

Le localisateur de défauts de câbles XHDD503C est un instrument de synchronisation acoustique-magnétique de précision conçu pour localiser avec précision les défauts de câbles électriques souterrains dans une plage de mesure approximative. Il capte et amplifie le son de décharge et les signaux électromagnétiques générés par un générateur d'impulsions haute tension au point de défaut, puis calcule la différence de temps acoustique-magnétique pour guider les opérateurs vers l'emplacement exact du défaut avec une précision inférieure à 0,1 m.

Contrairement aux localisateurs acoustiques traditionnels qui reposent uniquement sur l'expérience et l'ouïe de l'opérateur, le XHDD503C capture simultanément les signaux acoustiques et de champ magnétique, affiche visuellement leur différence de temps sur un écran LCD tactile de 5 pouces et utilise la réduction numérique du bruit BNR pour filtrer les interférences ambiantes — permettant même aux techniciens moins expérimentés de localiser les défauts rapidement et de manière fiable dans des conditions de terrain.

• Synchronisation acoustique-magnétique : Calcule automatiquement la différence de temps entre les signaux électromagnétiques et acoustiques. Plus la différence de temps est faible, plus vous êtes proche du point de défaut — affiché en temps réel à l'écran.
• Précision de localisation de 0,1 m : Précision de positionnement inférieure à 0,1 m ; précision d'identification de chemin inférieure à 0,5 m. Conforme aux normes DL/T 849.2-2019 et GB/T 18268.1 pour les équipements de test de terrain industriels.
• Écran LCD tactile 5 pouces lisible au soleil (800 nits) : L'écran tactile capacitif de résolution 854 × 480 reste clairement visible sous la lumière directe du soleil. Interface tactile intuitive avec une alternative de commande à un seul bouton.
• Réduction numérique du bruit BNR : Technologie intégrée de réduction du bruit de fond avec mode silencieux. Lorsque l'opérateur tient la poignée, l'hôte active instantanément le silence pour éviter les dommages sonores lors d'une utilisation prolongée.
• 4 modes de filtre : Passe-tout (100–1600 Hz), passe-bas (100–300 Hz), passe-haut (160–1600 Hz) et passe-bande (200–600 Hz). S'adapte à différentes conditions de sol — du pavé dur au sable mou — pour une clarté de signal optimale.
• Sonde étanche IP65: Capteur à isolation physique multicouche classé IP65. Fonctionne de manière fiable dans les tranchées humides, les conditions pluvieuses et les environnements de construction poussiéreux.
• Indication de déviation de chemin : Guidage de chemin gauche/droite en temps réel à l'écran. L'instrument indique si la sonde est à gauche ou à droite du chemin du câble, aidant les opérateurs à corriger rapidement leur itinéraire.
• Amplification de gain de signal 500 000 fois : Gain de sortie à 16 niveaux (0–112 dB) capte efficacement les signaux de décharge acoustiques et magnétiques faibles provenant de défauts profondément enfouis ou à haute impédance.
• Autonomie de batterie de plus de 8 heures : Alimenté par 4 batteries lithium-ion 18650 haute capacité avec chargeur rapide dédié. Fonctionnement extérieur toute la journée sur une seule charge.

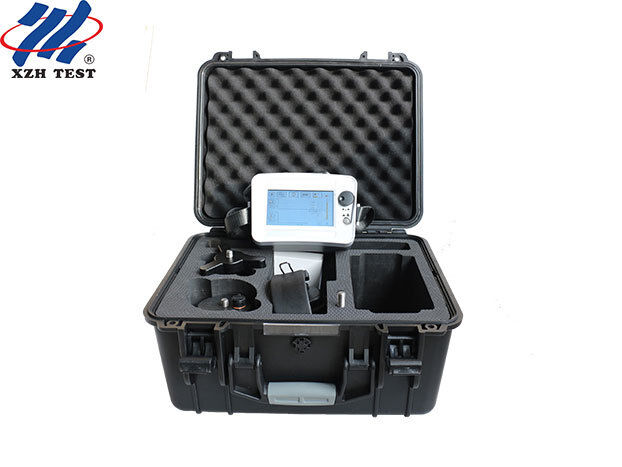

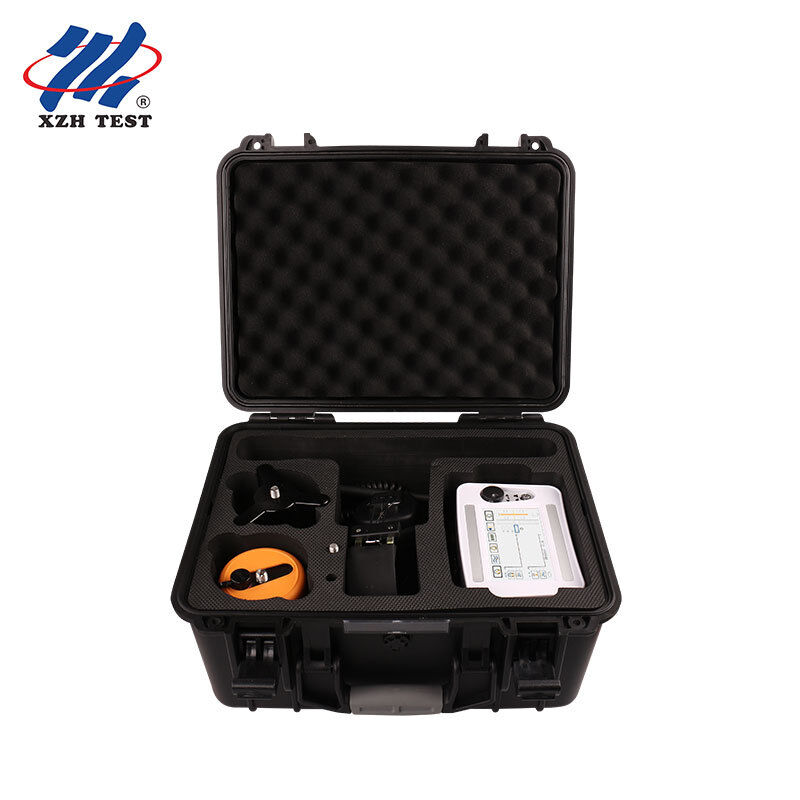

• Kit de terrain complet : Comprend l'hôte du localisateur, la sonde avec tige de connexion et base de trépied, le câble de signal à 7 conducteurs, le casque de surveillance antibruit, le chargeur rapide, la clé multifonctionnelle et un étui de rangement portable antichoc.

Le XHDD503C utilise la méthode de synchronisation acoustique-magnétique — une avancée significative par rapport aux localisations acoustiques traditionnelles. Lorsqu'un générateur d'impulsions haute tension se décharge au point de défaut, deux signaux sont générés simultanément : un signal acoustique (le son "pop" se propageant dans le sol) et un signal électromagnétique (se propageant quasi instantanément dans le câble). La sonde de l'instrument capte les deux signaux en temps réel. Comme la propagation électromagnétique est beaucoup plus rapide que le son, l'intervalle de temps entre les deux signaux est directement corrélé à la distance du défaut. En surveillant en continu cette différence de temps et en déplaçant la sonde là où elle atteint son minimum, l'opérateur localise le point de défaut exact.

Les méthodes traditionnelles reposent entièrement sur l'oreille de l'opérateur pour distinguer le bref son de décharge du bruit ambiant — une compétence nécessitant des années d'expérience. Le XHDD503C élimine cette dépendance en fournissant un affichage visuel de la forme d'onde, une lecture de la différence de temps et un guidage de déviation de chemin, rendant la localisation des défauts fiable même pour les opérateurs ayant une expérience limitée sur le terrain.

• Hôte du localisateur de défauts de câbles XHDD503C
• Sonde avec tige de connexion et base de trépied
• Câble de signal à 7 conducteurs
• Casque de surveillance antibruit
• Chargeur rapide (AC 220V)
• Clé multifonctionnelle
• Mallette de transport portable antichoc

Garantie gratuite de 12 mois contre les problèmes de qualité du produit à compter de la date d'achat. Maintenance et support technique à vie. Certifié CE et ISO. Contactez-nous pour une consultation technique ou des exigences de configuration personnalisées.
