Pré-localisateur de défauts de câble TDR 60 km avec test d'impulsion basse tension et de contournement haute tension XHGG501B

Le pré-localisateur de défauts de câble XHGG501B est un instrument de diagnostic complet basé sur la technologie TDR (Réflectométrie Temporelle) conçu pour mesurer les défauts de faible résistance, de court-circuit, de circuit ouvert, de fuite de haute résistance et de claquage de haute résistance sur les câbles d'alimentation, les câbles coaxiaux haute fréquence, les câbles téléphoniques, les câbles d'éclairage public et les fils enterrés sur diverses sections transversales et types de milieux. Il combine la mesure de la distance du défaut, la localisation du défaut, le test de la vitesse de propagation, le traçage du chemin du câble et la détection de la profondeur d'enfouissement sur une seule plateforme intégrée.

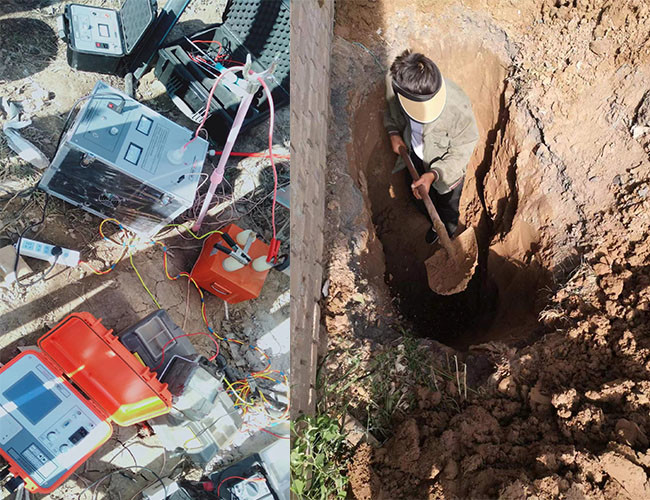

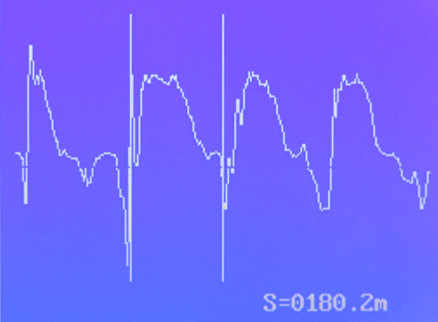

Équipé d'un écran LCD industriel de 5,7 pouces et d'une micro-imprimante intégrée, le XHGG501B capture et imprime les formes d'onde de test et les rapports d'analyse sur site sans nécessiter de PC. Son taux d'échantillonnage de 100 MHz et sa résolution minimale de 0,5 m garantissent une pré-localisation précise des défauts, tandis que la prise en charge des méthodes d'impulsion basse tension, de claquage haute tension et de synchronisation acoustique-magnétique le rend adaptable à pratiquement tous les types de défauts de câble rencontrés dans les opérations sur le terrain.

• Méthodes de test multiples : Méthode d'impulsion basse tension, méthode de claquage haute tension, synchronisation acoustique-magnétique, méthode de vallée, méthode de pic et induction électromagnétique — couvrant le flux de travail complet de diagnostic des défauts de câble.
• Portée de test maximale de 60 km : Détecte les défauts jusqu'à 60 km sur les câbles d'alimentation et de communication avec un échantillonnage automatique continu qui ne manque jamais une forme d'onde de décharge.
• Échantillonnage 100 MHz, résolution 0,5 m : La conversion A/N à haute vitesse capture les formes d'onde de défaut transitoires avec une haute fidélité pour un calcul de distance précis.
• Micro-imprimante intégrée : Imprime les formes d'onde de test, les données d'analyse et les rapports de défaut directement depuis l'instrument — aucun ordinateur externe nécessaire sur site.
• Prise en charge de haute tension d'impulsion de 35 kV : Fonctionne avec des générateurs d'impulsions haute tension délivrant 0 à 35 kV pour décomposer les défauts de haute résistance. Puissance d'impulsion jusqu'à 400 W.
• Sortie d'impulsion basse tension : Amplitude d'impulsion de 100 Vpp avec des largeurs d'impulsion sélectionnables de 0,1 µs et 2 µs pour l'analyse des réflexions TDR sur les défauts de faible résistance et de circuit ouvert.
• Plateforme d'exploitation SCM : Fonctionnement par bouton-poussoir avec alimentation CC intégrée de 24 V/7 Ah offrant jusqu'à 6 heures de fonctionnement continu sur le terrain.
• Interface de communication RS232 : Sortie de données vers PC pour une analyse avancée des formes d'onde, la génération de rapports et le stockage d'archives.
• Mesure de la résistance des défauts : Test intégré de la valeur de résistance pour caractériser la gravité du défaut avant de procéder à l'excavation.
• Échantillonnage inductif : Aucun fil de terre requis sur site — simplifie l'installation et améliore la sécurité dans les environnements de travail urbains ou encombrés.
