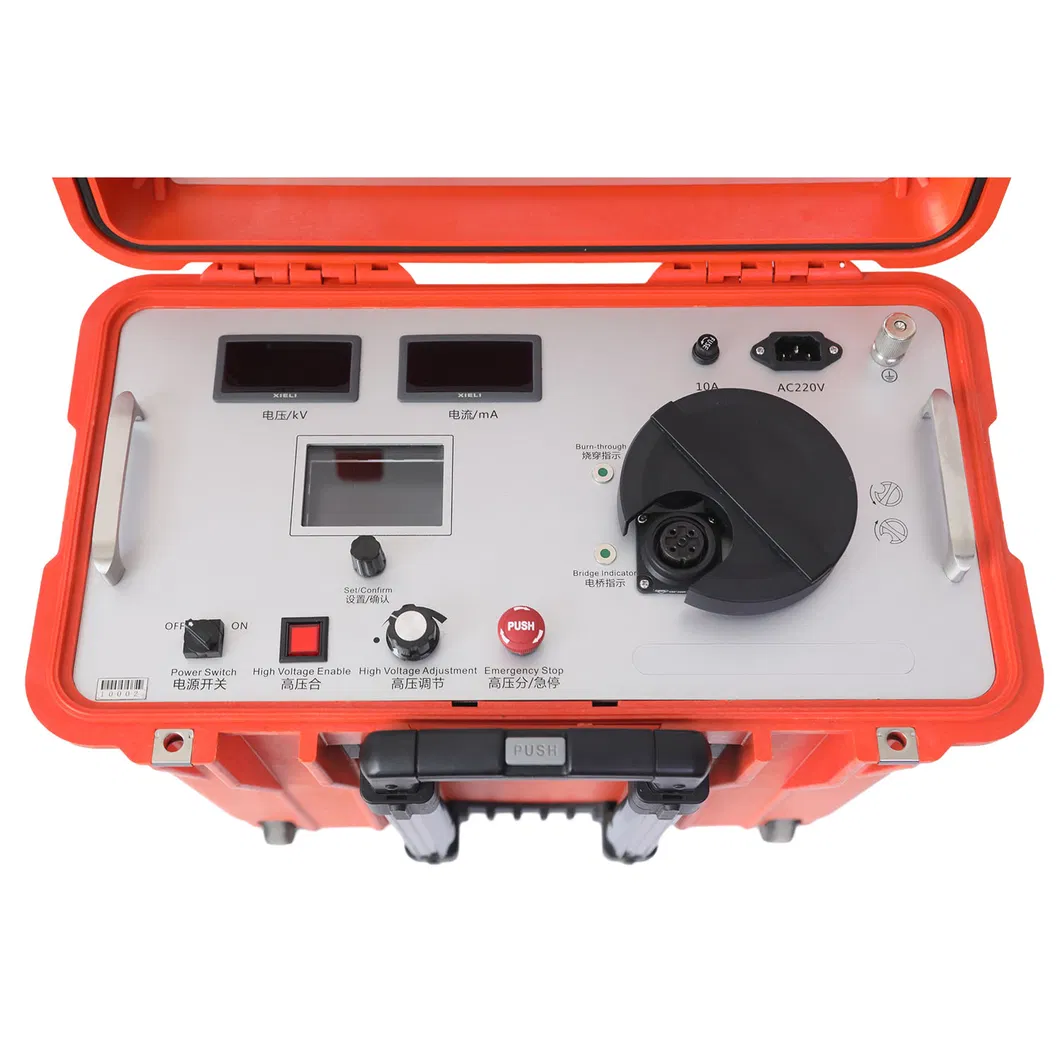

XHSC-60Q L'emplacement de défaut du câble est un pont intelligent, un pont intelligent et un pont intelligent.qui peut rapidement brûler une défaillance de haute résistance à une faible résistance. Le courant de travail nominal du pont intelligent est de 600mA, ce qui améliore considérablement la précision de l'emplacement de la faute.système de câbles complexes à grande section et longs, comme l'emplacement de la défaillance d'isolation d'un câble à haute tension complexe avec terminal SIG et interconnexion croisée.L'emplacement peut être complété rapidement sans enlever l'interrupteur SIG et l'interconnexion croisée de court-circuit.
Le pont de localisation de défaut de câble intelligent peut être utilisé pour localiser toutes les défauts d'isolation et de gaine du câble, à l'exception de certaines défauts de ligne courte.
Caractéristiques:
1.L'équipement adopte une alimentation électrique commutée pour former une source de courant constant haute tension, haute tension et courant stable.
2Le module de détection de pont est intégré à un grand écran LCD à haut potentiel.Le bouton de commande sur le panneau est au sol potentiel et le pont est actionné par la tige d'isolation.
3.Le câble de mesure haute tension à quatre cœurs spécialement conçu avec bouclier, la couche de bouclier tressée en maille de cuivre est reliable et sûre à l'utilisation.La méthode de mesure de résistance à quatre extrémités évite l'erreur de résistance au plomb.
4.La source de courant constant haute tension et le pont sont intégrés dans une boîte en plastique portable.
5La méthode du pont n'a pas de point mort par rapport à la méthode de la réflexion des ondes et convient particulièrement à la détermination des points de rupture des câbles courts et près des extrémités.
6La haute tension et le courant élevé sont particulièrement adaptés à la détection des défauts de l'isolation et de la gaine de systèmes complexes de câbles haute tension de grande longueur et de grande section.
Paramètres techniques
| Graver en mode |
La tension de sortie |
0 à 60 kV réglable en continu |
| Courant de court-circuit en mode combustion |
400 mA |
| Un modèle de pont |
La tension de sortie |
0 à 4 kVréglable en continu |
| Courant de court-circuit dans le pont |
750 mA |
| LCD L'écran d'affichage |
3Écran TFT couleur de 5 pouces |
| Précision de positionnement |
± 0,2%·L+1) m |
| Plage d'essai |
1 à 50000 m |
| Le clavier de fonctionnement |
Une opération clé |
| L'alimentation électrique |
Pour les appareils de traitement de l'énergie électrique |
| puissance |
2 kVA,alimentation électrique du générateur (supérieure à 2 kW) |
| le poids |
29 kg |
| Dimensions (longueur × largeur × hauteur) |
30 cm et 46 cm et 50 cm |
| Température de fonctionnement |
-10°C à +55°C |
Liste d'emballage
| Numéro de série |
Nom |
quantité |
| 1 |
Emplacement de la faille du câble sur le corps principal du pont intelligent |
1 |
| 2 |
Boîte de test de pont |
1 |
| 3 |
Pour les pièces de rechange, voir le paragraphe 5. |
5 |
| 4 |
Package d'accessoires |
1 |
| 5 |
Accessoires pour sacs |
|
| 5.1 |
Ligne d'essai de positionnement du pont |
1 |
| 5.2 |
Brûlé par la ligne de sortie de la source |
1 |
| 5.3 |
Circuit court de positionnement de pont à faible résistance |
1 |
| 5.4 |
Fil court spécial pour le positionnement du pont |
1 |
| 5.5 |
Fil de terre dédié |
1 |
| 5.6 |
Fil de mise à la terre de la tige de décharge |
1 |
| 5.7 |
câble électrique |
1 |
| 5.8 |
bâton de décharge |
1 |
|
Accessoires facultatifs |
|
|
10 m de ligne de court-circuit à faible résistance
(pouvant être utilisé pour les câbles de 110 kV à 220 kV) |
1 |
|
Un kit de rupture de câble |
1 |
