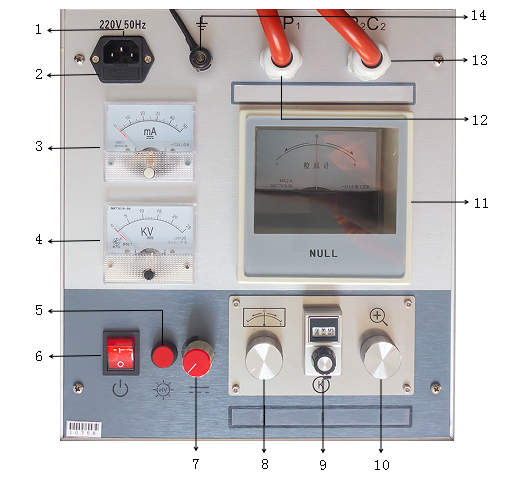

Le localisateur de défauts de câbles de pont haute tension utilise le principe de pont MURRAY pour localiser avec précision les points de panne et les points de défauts de faible résistance d'isolation dans les fils et les câbles après pose,et il est également efficace pour identifier les points de défaut dans les installations de fabrication de câblesL'équipement utilise une alimentation commutée pour générer une source de courant constant de haute tension, caractérisée par une tension de 15 KV en mode non-charge et un courant de court-circuit de 50 mA.Un amplificateur et un galvanomètre de haute sensibilité permettent d'indiquer avec précision l'équilibre, tandis qu'un potentiomètre proportionnel forme le pont d'équilibre.avec un câble de mesure en caoutchouc haute tension à double noyau spécialement conçu qui utilise la méthode de mesure de la résistance à quatre bornes pour atténuer les erreurs causées par la résistance au plombPour assurer la sécurité de fonctionnement, le bouton de commande du panneau de commande est situé à faible potentiel.et le pont est manipulé à l'aide d'une tige isolanteLa source de courant constant à haute tension et le pont sont logés dans un boîtier en alliage d'aluminium portable, ce qui garantit la haute tension, le poids léger, le fonctionnement pratique et l'utilisation sûre de l'appareil.En comparaison avec la méthode de réflexion des ondes, la méthode d'équilibrage du pont est dépourvue de zones aveugles et est particulièrement avantageuse pour identifier les points de panne des câbles courts et des terminaisons de câbles proches,avec l'avantage supplémentaire d'un fonctionnement facile.

Caractéristiques

La tension de sortie est réglable;
La fréquence de choc est réglable;
avec une protection contre les surtensions;
Il n'y a pas de point mort dans la plage d'essai;
réglage de la fréquence du signal;
Aucune protection.
Les ponts à haute tension sont particulièrement adaptés aux
1. le point de rupture à haute résistance du câble après pose, en particulier le point de rupture linéaire à haute résistance qui est difficile à brûler à basse résistance,comme la rupture linéaire à haute résistance du joint intermédiaire du câble.
2Après la panne, la source de courant constant peut maintenir l'arc, un courant stable circule à travers le pont et le pont a une sensibilité suffisante.
3Les points de défaut qui ne sont pas encore décomposés mais qui présentent une faible résistance,comme les points de défaut d'isolation qui ont une faible valeur de résistance du câble, mais ne se décomposent pas sous la tension de fonctionnement sont trouvés à l'aide d'un mégahomètre.
En raison des caractéristiques ci-dessus, les ponts haute tension sont particulièrement adaptés aux utilisateurs suivants:
Équipes engagées dans le positionnement professionnel: par exemple, réparation de câbles et cours d'essai pour les grands et moyens bureaux d'approvisionnement en électricité et les grandes entreprises d'électricité.La plupart des points de panne du câble peuvent être rapidement trouvés avec un pont haute tension pour trouver l'emplacement approximatif de la panneIl peut être utilisé conjointement avec la méthode de réflexion des ondes et le compteur à point fixe pour tirer parti des points forts de l'autre et rendre le positionnement plus rapide et plus fiable.
1. petits utilisateurs: tels que les petits bureaux d'alimentation électrique et les moyennes entreprises d'électricité. il n'y a pas beaucoup de câbles, la direction générale est claire, l'instrument n'est pas situé, le prix est élevé,Il est donc préférable de choisir cet appareil, qui est facile à utiliser et peut répondre aux besoins quotidiens.
2. usine de production de câbles: dans l'usine, il peut être utilisé pour localiser le point de panne de divers câbles, et un compteur de capacité numérique peut être sélectionné pour connaître le point de déconnexion.L'appareil est léger et facile à transporter sur le terrain pour des services de positionnement pour les utilisateurs de câbles.

Paramètres du produit

Pas de tension de charge	≤ 15KV
Courant de court-circuit	≤100 mA
Précision de positionnement	± 0,1%·L ± 1) M
Le poids	16 kg ou plus
Énergie électrique	Piles à courant alternatif 220 et 9 V
