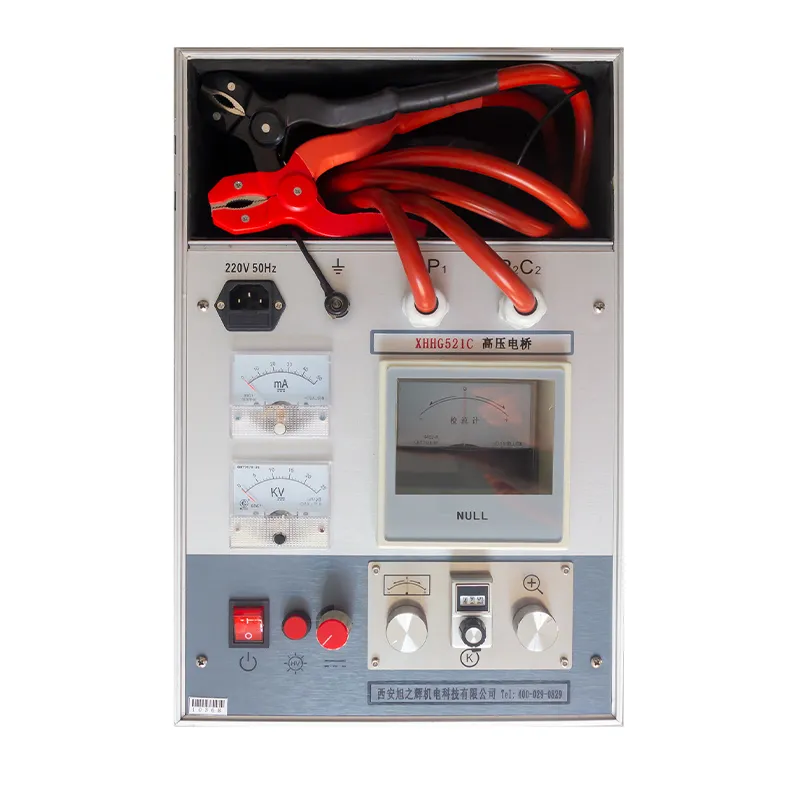

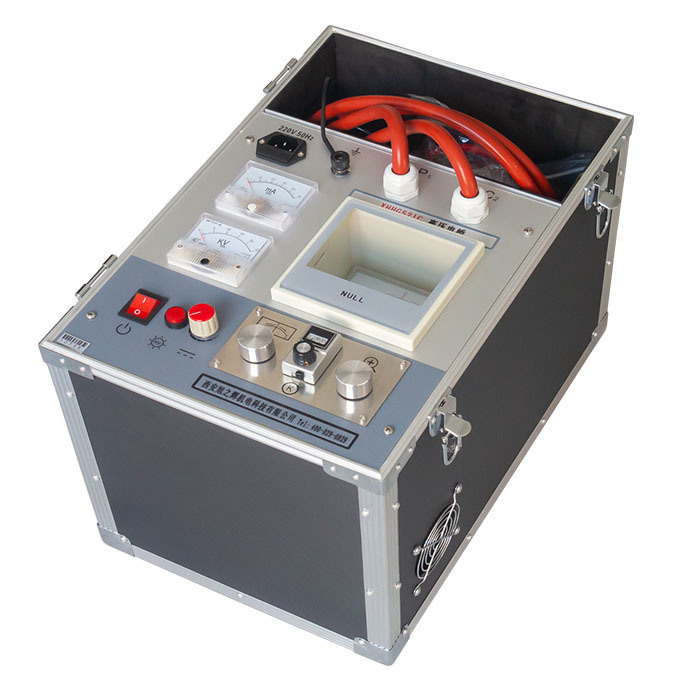

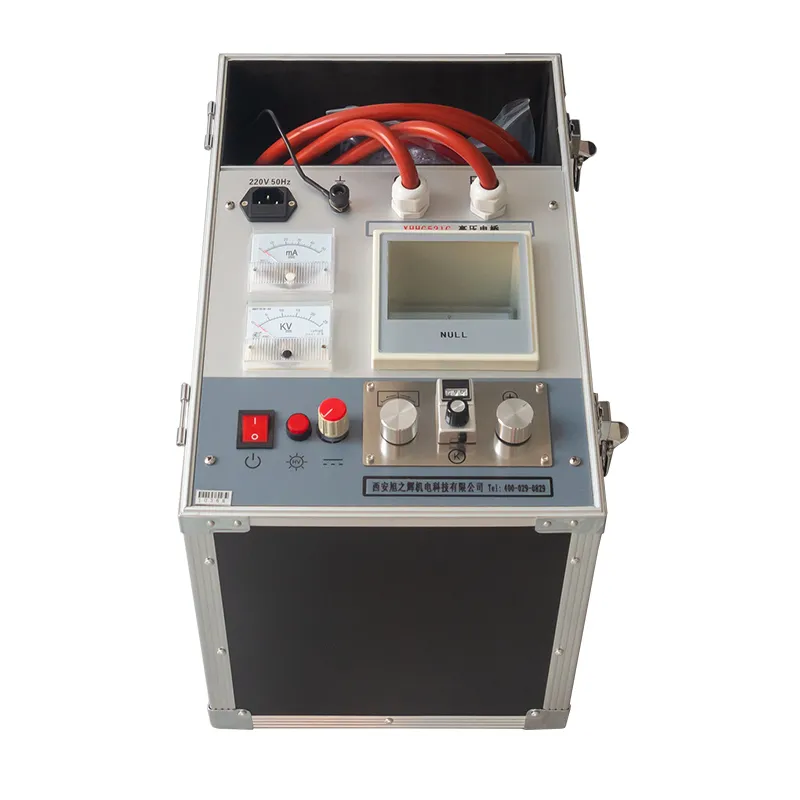

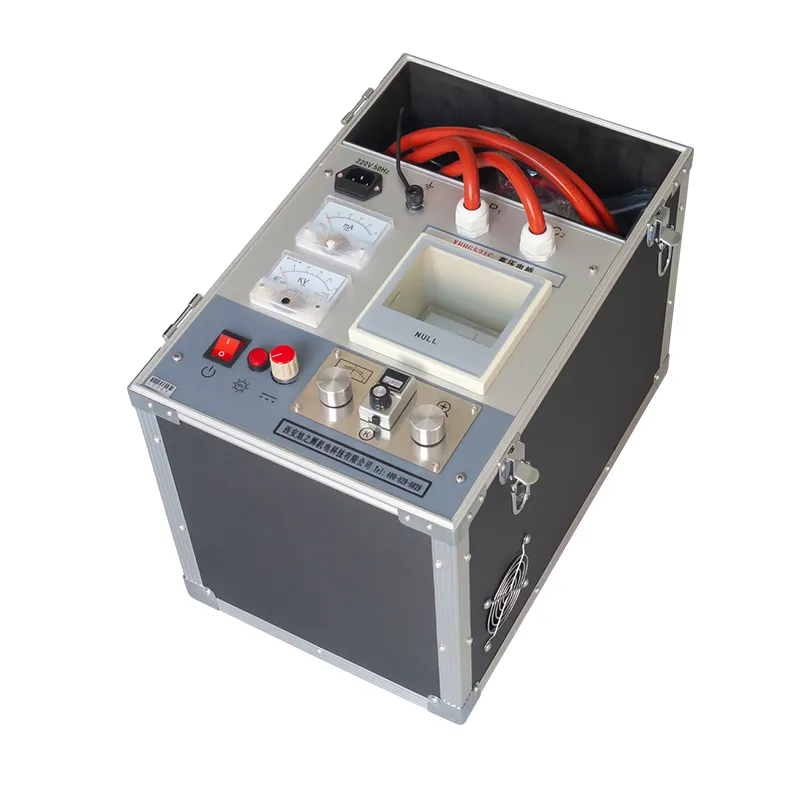

Basé sur le principe du pont de MURRAY, le localisateur de défaut de câble de pont haute tension est spécialement conçu pour identifier les points de claquage dans divers fils et câbles posés, ainsi que les points de défaut avec une faible résistance d'isolement, même ceux qui ne se sont pas encore claqués. Il est également applicable dans les usines de câbles pour localiser les défauts de câbles. L'appareil intègre une alimentation à découpage pour créer une source de courant constant haute tension, avec une tension à vide de 15KV et un courant de court-circuit de 50mA. Un amplificateur et un galvanomètre à haute sensibilité sont utilisés pour l'indication d'équilibre, tandis qu'un potentiomètre proportionnel forme le pont d'équilibre. L'ensemble fonctionne à un potentiel élevé, et le câble de mesure est un câble en caoutchouc haute tension à double âme spécialement conçu qui utilise la méthode de mesure de résistance à quatre fils pour éliminer les erreurs dues à la résistance des fils. Le câble est mis à la terre de manière fiable par sa couche de blindage tressée. Pour la sécurité, le bouton de commande sur le panneau est à bas potentiel, et le pont est actionné à l'aide d'une tige isolante. La source de courant constant haute tension et le pont sont intégrés dans un boîtier portable en alliage d'aluminium, ce qui rend l'appareil léger, facile à utiliser et sûr. Comparée à la méthode de réflexion d'onde, la méthode d'équilibre de pont n'a pas de zone aveugle et est particulièrement adaptée à la détection des points de claquage dans les câbles courts et près des extrémités de câble, avec une facilité d'utilisation.

Caractéristiques



La tension de sortie est réglable ;
La fréquence de choc est réglable ;
Avec protection contre les surintensités ;
Il n'y a pas de zone aveugle dans la plage de test ;
Réglage de la fréquence du signal ;
Protection zéro.
 Les ponts haute tension sont particulièrement adaptés pour
1. Le point de claquage à haute résistance du câble après pose, en particulier le point de claquage linéaire à haute résistance difficile à transformer en basse résistance, tel que le claquage linéaire à haute résistance des joints intermédiaires de câble.
2. Point de claquage de type flashover. Après le claquage, la source de courant constant peut maintenir l'arc, un courant stable traverse le pont, et le pont a une sensibilité suffisante.
3. Les points de défaut qui ne se sont pas encore claqués mais qui ont une faible résistance, tels que les points de défaut d'isolation qui ont une faible valeur de résistance du câble mais ne se claquent pas sous la tension de fonctionnement sont trouvés à l'aide d'un mégohmmètre.
En raison des caractéristiques ci-dessus, les ponts haute tension sont particulièrement adaptés aux utilisateurs suivants :
Équipes engagées dans le positionnement professionnel : telles que les classes de réparation et d'essai de câbles des grands et moyens bureaux d'alimentation et des grandes entreprises d'électricité. La plupart des points de claquage de câble peuvent être rapidement trouvés avec un pont haute tension pour trouver l'emplacement approximatif du claquage. Il peut être utilisé conjointement avec la méthode de réflexion d'onde et le localisateur de point fixe pour tirer parti des forces de chacun et rendre le positionnement plus rapide et plus fiable.
1. Petits utilisateurs : tels que les petits bureaux d'alimentation et les entreprises d'électricité de taille moyenne. Il n'y a pas beaucoup de câbles, la direction générale est claire, l'instrument n'est pas localisé, le prix est élevé, et la qualité et l'expérience de l'utilisateur sont requises élevées, donc ce n'est pas le meilleur choix. C'est une meilleure façon de choisir cet appareil, qui est facile à utiliser et peut répondre aux besoins quotidiens.
2. Usine de production de câbles : En usine, il peut être utilisé pour localiser le point de claquage de divers câbles, et un capacimètre numérique peut être sélectionné pour trouver le point de déconnexion. L'appareil est léger et facile à transporter sur le terrain pour des services de localisation pour les utilisateurs de câbles.







Paramètres du produit

Tension à vide	≤15KV
Courant de court-circuit	≤100mA
Précision de localisation	±(0,1%·L±1)M
Poids	16 kg
Alimentation	Batterie AC 220 et 9V
