Q: Quel principe utilise le localisateur de défauts de câbles de pont haute tension ?

R: Le localisateur de défauts de câbles de pont haute tension utilise le principe du pont MURRAY pour localiser avec précision les points de claquage et les points de défaut à faible résistance d'isolement dans les fils et câbles après pose, et il est également efficace pour identifier les points de défaut dans les installations de fabrication de câbles.

Q: Dans quelles applications est-il particulièrement efficace ?

R: Il est spécifiquement conçu pour identifier les points de claquage dans divers fils et câbles posés, ainsi que les points de défaut à faible résistance d'isolement, même ceux qui n'ont pas claqué. Il est également applicable dans les usines de câbles pour localiser les défauts de câbles.

Q: Pouvez-vous détailler les composants de l'équipement ?

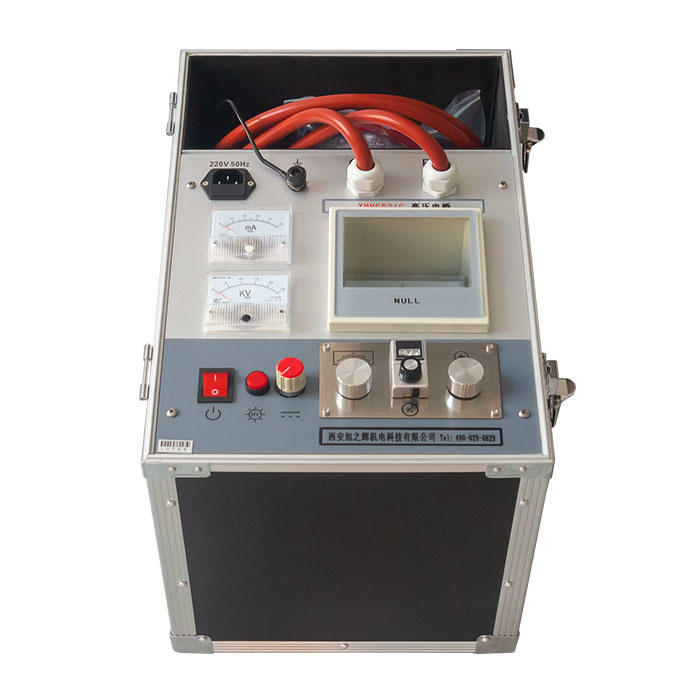

R: L'équipement utilise une alimentation à découpage pour générer une source de courant constant haute tension, caractérisée par une tension à vide de 15KV et un courant de court-circuit de 50mA. Un amplificateur et un galvanomètre à haute sensibilité fournissent une indication d'équilibre précise, tandis qu'un potentiomètre proportionnel forme le pont d'équilibrage. L'ensemble du système est placé à un potentiel élevé, avec un câble de mesure en caoutchouc haute tension à double âme spécialement conçu qui utilise la méthode de mesure de résistance à quatre fils pour atténuer les erreurs causées par la résistance des fils. La couche de blindage tressé du câble assure une mise à la terre fiable. Pour la sécurité opérationnelle, le bouton de commande du panneau de commande est situé à un potentiel bas, et le pont est manipulé à l'aide d'une tige isolante. La source de courant constant haute tension et le pont sont logés dans un boîtier portable en alliage d'aluminium.

Q: Quels sont les principaux avantages de la méthode d'équilibrage du pont par rapport aux autres méthodes ?

R: Comparée à la méthode de réflexion d'onde, la méthode d'équilibrage du pont est exempte de zones aveugles et est particulièrement avantageuse pour localiser les points de claquage dans les câbles courts et près des terminaisons de câbles, avec l'avantage supplémentaire d'une utilisation facile.

Caractéristiques



La tension de sortie est réglable ;
La fréquence de choc est réglable ;
Avec protection contre les surintensités ;
Il n'y a pas de zone aveugle dans la plage de test ;
Réglage de la fréquence du signal ;
Protection zéro.
 Les ponts haute tension sont particulièrement adaptés pour
1. Le point de claquage à haute résistance du câble après pose, en particulier le point de claquage linéaire à haute résistance difficile à brûler à basse résistance, tel que le claquage linéaire à haute résistance du joint intermédiaire du câble.
2. Point de claquage de type flashover. Après le claquage, la source de courant constant peut maintenir l'arc, un courant stable traverse le pont, et le pont a une sensibilité suffisante.
3. Les points de défaut qui n'ont pas encore claqué mais qui ont une faible résistance, tels que les points de défaut d'isolation qui ont une faible valeur de résistance du câble mais ne claquent pas sous la tension de fonctionnement sont trouvés à l'aide d'un mégohmmètre.
En raison des caractéristiques ci-dessus, les ponts haute tension sont particulièrement adaptés aux utilisateurs suivants :
Équipes engagées dans le positionnement professionnel : telles que les classes de réparation et d'essai de câbles des grands et moyens bureaux d'alimentation et des grandes entreprises d'électricité. La plupart des points de claquage de câbles peuvent être rapidement trouvés avec un pont haute tension pour trouver l'emplacement approximatif du claquage. Il peut être utilisé conjointement avec la méthode de réflexion d'onde et le localisateur de point fixe pour tirer parti des forces de chacun et rendre le positionnement plus rapide et plus fiable.
1. Petits utilisateurs : tels que les petits bureaux d'alimentation et les entreprises d'électricité de taille moyenne. Il n'y a pas beaucoup de câbles, la direction générale est claire, l'instrument n'est pas localisé, le prix est élevé, et la qualité et l'expérience de l'utilisateur sont requises pour être élevées, ce n'est donc pas le meilleur choix. C'est une meilleure façon de choisir cet appareil, qui est facile à utiliser et peut répondre aux besoins quotidiens.
2. Usine de production de câbles : En usine, il peut être utilisé pour localiser le point de claquage de divers câbles, et un capacimètre numérique peut être sélectionné pour trouver le point de déconnexion. L'appareil est léger et facile à transporter sur le terrain pour des services de localisation pour les utilisateurs de câbles.







Paramètres du produit

Tension à vide	≤15KV
Courant de court-circuit	≤100mA
Précision de positionnement	±(0,1%·L±1)M
Poids	16 kg
Alimentation	Batterie AC 220 et 9V
