Description de produit

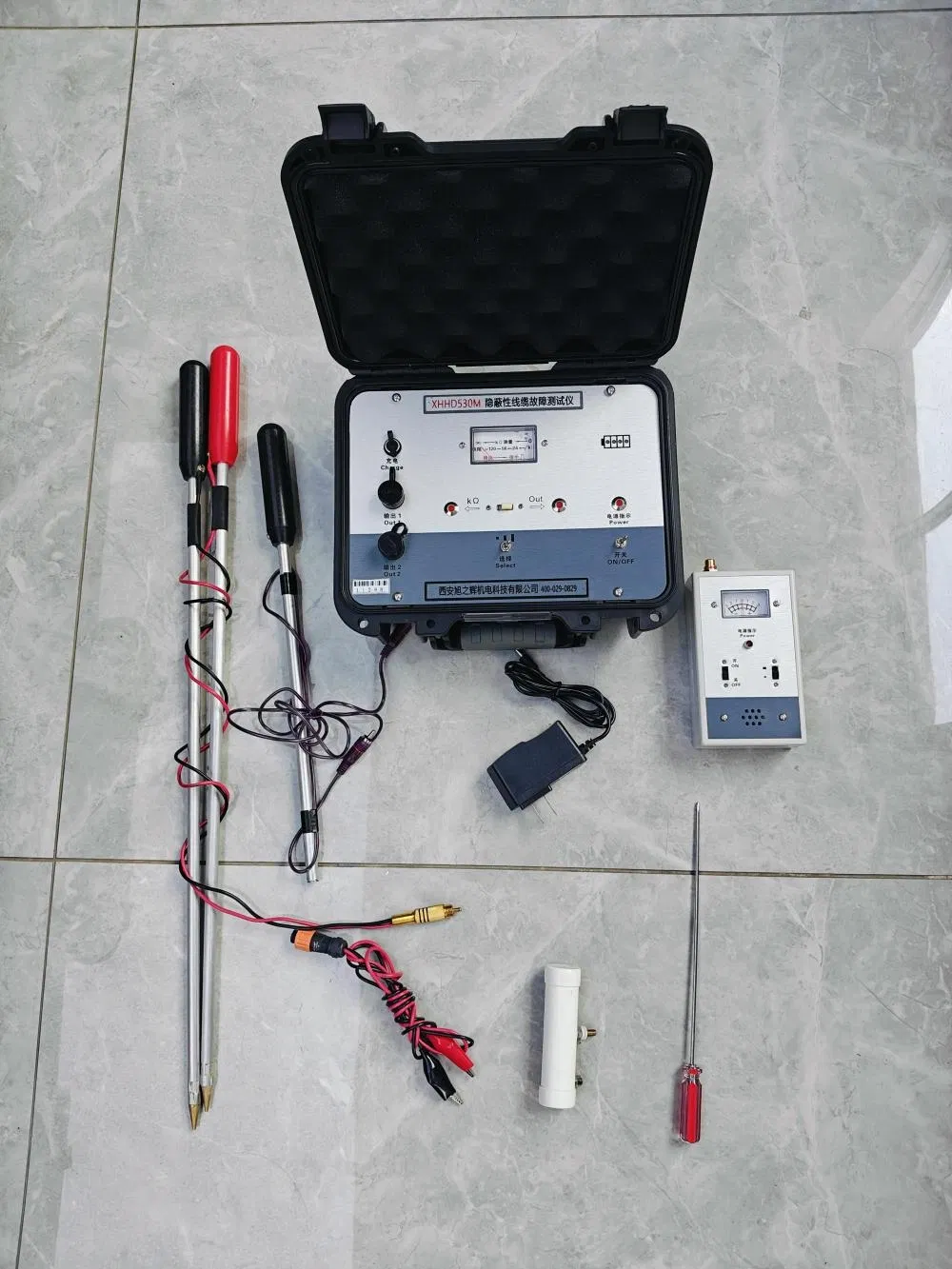

XHHD530M

Description

Le panneau de l'émetteur est équipé de commutateurs "interrupteur d'alimentation", "indication d'alimentation"; "sélection de sortie", "haute, moyenne, basse"; "indication de sortie" et "mesure K"; et le voyant lumineux indique la position de commutation; "sortie · mesure KΩ" partage une borne de sortie, qui est commutée par les commutateurs "sortie · indication" et "mesure KΩ"; définit la borne de sortie "sortie 2"; le cadran indique la sortie et la résistance KΩ. Il peut vérifier la ligne allumée, éteinte, mixte, et mesurer la taille de la résistance de fuite au sol.
Forme du signal de sortie	période d'impulsion 1,34 ± 0,15 mS. Largeur 0,2 ± 0,1 mS période intermittente 1,8 ± 1S.
Tension de sortie	période d'impulsion Upp plage haute supérieure à 1000V, plage moyenne supérieure à 60V, plage basse supérieure à 30V.
Mesure KΩ	Il peut vérifier la ligne latérale allumée, éteinte, mixte et la taille du groupe de fuite, et déterminer la nature du défaut.
La borne de sortie "sortie 2"	Il peut sortir un courant de court-circuit d'impulsion de crête de 1 à 5A.
Puissance de sortie	Puissance d'impulsion supérieure à 2,5W (lorsque la résistance de charge de la plage haute est de 80KΩ).
Alimentation	8,4V.

Récepteur

Configurez l'interrupteur d'alimentation, l'indicateur d'alimentation, "grand rapport", "petit rapport" commutateur; lorsqu'il y a un signal sur le compteur, il indique la direction positive ou négative; il y a une borne d'entrée sur le côté supérieur, qui peut être insérée dans la sonde ou la fiche respectivement.
Forme du signal reçu	période d'impulsion 1,36 ± 0,15 mS
Forme du signal reçu	largeur 0,2 ± 0,1 mS, période intermittente 1,8 ± 1S.
Alimentation	6V (4 piles No. 5)
Plage de détection de défaut et précision de détection	Lorsque la longueur de détection est de 3 km, la profondeur d'enfouissement est de 2 m en court-circuit au sol, et la résistance de fuite du défaut de fuite est inférieure à 500 kΩ, l'erreur de positionnement de mesure d'insertion est inférieure à 0,2 m.
	Lors de la détection d'un défaut de cœur brisé d'une longueur de 1 km et d'une profondeur d'enfouissement de 2 m et d'une bonne isolation au sol, l'erreur de positionnement d'inspection est inférieure à 0,4 m.
	La longueur de détection réelle peut dépasser 1 à 5 km et la profondeur d'enfouissement est de 2 à 3 m.
Performance anti-interférence	Le signal reçu est clair et peut détecter les défauts de câbles souterrains sous les lignes de 220 kV.
Conditions de fonctionnement de l'instrument	Cet instrument peut fonctionner en continu dans un environnement avec une température ambiante de -15 et une pression atmosphérique de 86 à 108 Kpa.
