Le localisateur de défauts de câbles souterrains XHGG502 tdr adopte un ordinateur tactile tout-en-un de 12,1 pouces de qualité industrielle et une interface logicielle d'exploitation simple pour réaliser des tests d'interaction homme-ordinateur.Adopter des circuits intégrés et des dispositifs de qualité industrielle, une batterie lithium-ion de grande capacité, stable et fiable, et facile à utiliser.
Ce testeur de défaut de câble est un instrument spécial pour mesurer et analyser l'état du câble d'alimentation et la distance de défaut.Ce testeur de défaut de câble adopte la combinaison de la technologie électronique moderne et de la technologie informatique pour réaliser le filtrage du signal, l'acquisition, le traitement des données, l'affichage graphique, l'analyse graphique, pour compléter la mesure de la vitesse du câble, le test de la longueur du câble, le test de la distance de défaut du câble.
Ce localisateur de défaut de câble est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxials à haute fréquence, des câbles d'éclairage de rue,et fils enfouis de différents matériaux avec différentes sections et différents supports, ainsi qu'une fuite à haute résistance et des clignotements à haute résistance.

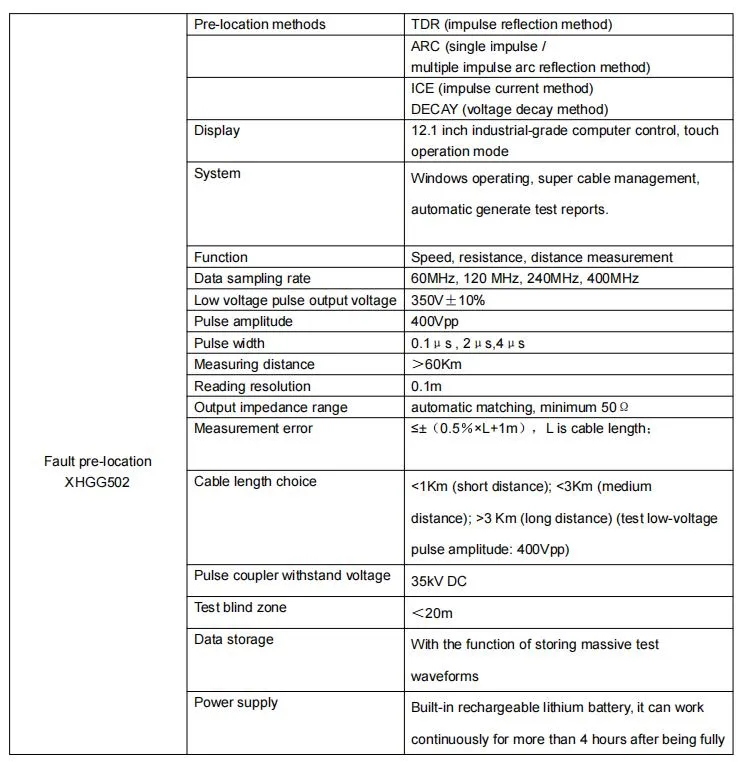

| Nom du produit |
Pré-localisateur de défaut de câble souterrain (TDR) |
| Modèle |
Le numéro de série: |
| Quantité de produit |
1 Unité |
| Fonction principale |
Pour la mesure approximative de la distance de faille des câbles souterrains |
| Taux d'échantillonnage des données |
60 MHz, 120 MHz, 240 MHz, 400 MHz |
| Distance d'essai |
> 60Km |
| La longueur du câble d'essai est réglée |
Le nombre de points de contact est calculé en fonction de la distance entre le point de contact et le point de contact. |
| Amplitude de l'impulsion |
400 Vpp |
| Largeur d'impulsion |
0.1uS et 2uS |
| Résolution de lecture |
0.1m |
| précision de l'essai du système |
Moins de 0,5 m |
| Le coupleur d'impulsion résiste à la tension |
38 kVDC |
| Conditions de travail |
température -25°C à +55°C, humidité relative 85%, pression atmosphérique 750±30 mmHg. |
| Méthode de mesure |
Méthode à impulsion basse tension, méthode à flashover haute tension, méthode à impulsions multiples |
Détecter avec précision et rapidement la défaillance principale de l'isolation des câbles d'alimentation avec des niveaux de tension inférieurs ou égaux à 35 KV; calibrer la longueur du câble; tester approximativement la distance de défaillance du câble
Pré-localisation des défaillances du câble avec le réflectomètre XHGG502 basé sur la
méthode de réflexion par impulsion à basse tension (TDR),
flashover à haute tensionméthode (par exemple ICE, DECAY),
méthode de réflexion d'impulsion par arc (ARC)une seule prise et une ARC multi-prise)
| Pré-localisateur de défaut de câble |
XHGG502: pour l'essai de la distance de défaillance du câble, inclure un hôte et un coupleur |
Bienvenue à nous contacter pour plus d'informations et de service.
Pré-localisation des défauts du câble: avec le réflectomètre XHGG502 basé sur la méthode de réflexion par impulsion basse tension (TDR) et la méthode de décomposition (flashover) haute tension (DECAY), méthode de réflexion par arc ((single-shot/multi-shot).
Il y a trois modes de test de XHGG502, impulsion basse tension, flashover haute tension, ARC multi-shot.
L'image ci-dessous montre la distance de défaillance du câble mesurée en utilisant le mode d'essai ARC multi-shot de XHGG502.
L'image ci-dessous montre la distance de défaillance du câble mesurée en utilisant le mode d'essai flashover haute tension de XHGG502.
L'image ci-dessous montre la longueur du câble ou la distance de défaillance du circuit ouvert du câble mesurée en utilisant le mode d'essai par impulsion basse tension de XHGG502.il n'est pas nécessaire de connecter le générateur d'impulsions haute tensionD'autres méthodes d'essai doivent être utilisées en conjonction avec un générateur d'impulsions haute tension.
