Traceur d'itinéraire de câble XHLJ504L, fréquence Audio 100W pour la détection du chemin de câble souterrain et la mesure de la profondeur d'enfouissement

Name: Traceur d'itinéraire de câble XHLJ504L, fréquence Audio 100W pour la détection du chemin de câble souterrain et la mesure de la profondeur d'enfouissement
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le modèle XHLJ504L
Price: 7,970.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH TEST
Certification:	CE/ISO
Numéro de modèle:	Le modèle XHLJ504L

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH TEST

Certification:

CE/ISO

Numéro de modèle:

Le modèle XHLJ504L

Mettre en évidence:

High Light

Mettre en évidence:

Traçage de fréquence audio 100W

Détection de chemin de câble souterrain

Mesure de profondeur d'enfouissement anti-interférences

Trading Information

Quantité de commande min:

Test XZH

Détails d'emballage:

emballage en bois

Délai de livraison:

5-8 jours ouvrables

Conditions de paiement:

T/T

Capacité d'approvisionnement:

2000 unités par an

Description de produit

Conçu pour les équipes de cartographie des câbles souterrains et de planification de la construction

️ Équipes chargées de la cartographie des actifs des services publicsCartographie de la disposition des câbles souterrains pour la documentation SIG et la planification des réseaux

Équipes de fouille et de constructionLocalisez les lignes de câbles et les profondeurs d'enfouissement avant de creuser pour éviter les dommages aux câbles

Vérification de l'installation du câbleVérifier que les lignes de câbles construites et les profondeurs d'enfouissement correspondent aux spécifications de conception

Vue d'ensemble du produit

LeXHLJ504L Traceur de ligne de câbleest un instrument spécialisé de détection des câbles souterrains conçu pour répondre à une question fondamentalement différente de celle des identifiants de câbles:pas quel câble, mais où va le câble?utilisant une technologie de transmission à haute fréquence audio de 100 W et de réception par induction électromagnétique,Ce système détecte avec précision les positions des câbles souterrains et les profondeurs d'enfouissement dans les zones de recherche spécifiées, ce qui permet une planification sécuritaire des fouilles., une cartographie précise des services publics et une vérification des installations.

🔍 Traceur d'itinéraire de câble par rapport à Identificateur de câbleUneIdentifiant du câble"Quel est le câble que nous cherchons?" entre plusieurs câbles à un point spécifique.traceur de ligne de câbleLe XHLJ504L est un traceur d'itinéraire, qui permet d'identifier le chemin parcouru par le câble.spécialement conçu pour les équipes qui ont besoin de cartographier les chemins de câbles souterrains avant l'excavation ou de documenter les actifs des services publicsSa puissance de sortie de 100 W assure la pénétration du signal à travers le sol pour une détection fiable en profondeur.

Principales spécifications

Numéro de modèle

Le modèle XHLJ504L

Fréquence de sortie

Fréquence audio

Signal de sortie

Pour les appareils de traitement des ondes électriques

Puissance de sortie

100 W (haute puissance)

Courant de sortie

0 à 2A

Énergie

Pour les appareils à commande numérique, le réglage de l'alimentation doit être effectué à l'aide d'un système de commande numérique.

Mode de réception

Induction électromagnétique

Certification

CE / ISO

Marque

Test XZH

Origine

Chine

Composants du système

Le système de traçage de la route du câble XHLJ504L se compose de deux composants principaux travaillant à l'unisson:

Composant	Fonction
Émetteur de signal de route	Génère des signaux audio à haute puissance injectés dans le câble cible. Fonctionne avec une conception anti-vibration avec protection contre le sur-courant, le circuit ouvert et le court-circuit.Une forte capacité anti-interférence assure un fonctionnement stable et fiable.
Récepteur (détecteur de point de défaut du câble)	Unité portative avec détection par induction électromagnétique qui détecte le signal transmis au-dessus du sol.Permet aux opérateurs de tracer le tracé du câble et de mesurer la profondeur d'enfouissement en suivant les variations de puissance du signal.

Principales caractéristiques

Sortie de fréquence audio haute puissance de 100 W pour une forte pénétration du signal à travers le sol et le trottoir
Signal de sortie intermittent de 0 à 50 Vpp fournit un schéma de détection clair et distinguable
Le mode de réception par induction électromagnétique permet le traçage des câbles au-dessus du sol sans contact
Construction résistante aux vibrations pour des performances fiables dans des environnements de terrain
Une forte capacité anti-interférences assure un fonctionnement stable à proximité d'autres infrastructures électriques
Équipement et opérateur de protection contre les surtensions, les circuits ouverts et les courts-circuits
Le traçage précis et rapide des lignes de câbles réduit le temps de relevé et améliore la précision de la cartographie
Convient pour détecter à la fois la disposition du chemin du câble et la profondeur d'enfouissement dans les zones probables du câble

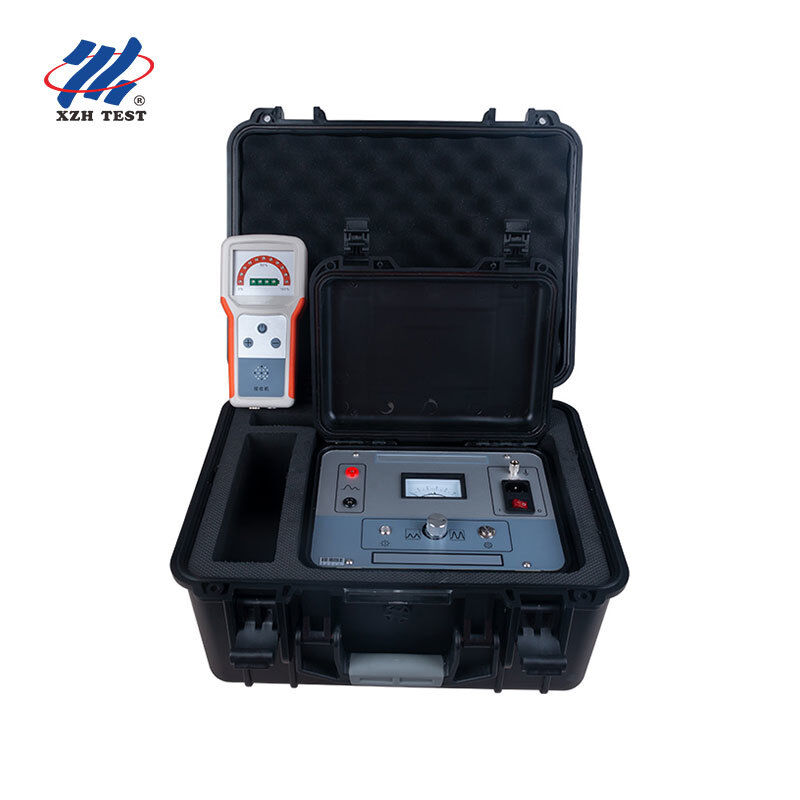

Image du produit

Questions fréquemment posées

Q1: Pour qui le XHLJ504L est-il conçu et quel problème résout-il?

Le XHLJ504L est conçu pour les équipes de cartographie des câbles souterrains, les équipes de planification de la construction et les services de gestion d'actifs qui ont besoin de localiser les routes des câbles et les profondeurs d'enterrement avant l'excavation.Contrairement aux identifiants de câbles qui déterminent "quel câble est lequel" parmi les paquets, le XHLJ504L répond "où va ce câble?" traçant l'ensemble du chemin souterrain d'un câble connu.Ceci est essentiel pour prévenir les chocs accidentels de câbles lors de la fouille, documenter les ressources d'utilité pour les systèmes SIG et vérifier que les câbles nouvellement installés respectent les spécifications de conception.

Q2: En quoi le XHLJ504L diffère-t-il d'un identifiant de câble (comme le XHSB505B/XHSB505DS)?

Les produits servent à des fins complémentaires mais distinctes:Identifiants de câble(XHSB505B/XHSB505DS) déterminer quel câble spécifique vous recherchez lorsque de nombreux câbles identiques sont présents à un seul endroit ′′ ils répondent "QUEL câble?".Traceurs de câble(XHLJ504L) tracez le chemin souterrain et mesurez la profondeur d'enterrement d'un câble que vous connaissez déjà. Ils répondent "Où va ce câble?".Le XHLJ504L utilise une transmission haute fréquence audio de 100W conçue pour la pénétration du solLes équipes utilisent généralement un traceur d'itinéraire pour la cartographie souterraine et un identifiant pour la sélection des câbles aux points de connexion.

Q3: À quelle profondeur le XHLJ504L peut-il détecter les câbles souterrains?

La sortie de puissance élevée de 100 W du XHLJ504L avec un signal audio à fréquence intermittente de 0 à 50 Vpp fournit une forte pénétration du sol pour un traçage fiable des itinéraires des câbles et une mesure de la profondeur d'enfouissement.La profondeur réelle de détection dépend des conditions du solLe mode de réception par induction électromagnétique permet aux opérateurs de détecter le signal au-dessus du sol sans contact physique avec le câble,permettant un relevé efficace de l'ensemble de la zone probable du câble.

Q4: Cet appareil peut-il fonctionner dans des zones à interférence électrique?

Le XHLJ504L a une forte capacité anti-interférence spécialement conçue pour fonctionner à proximité d'infrastructures électriques.La fréquence audio intermittente crée un signal distinctif que le récepteur peut distinguer du bruit électrique de fondCombiné à la puissance de sortie de 100 W, le système assure une détection fiable même dans des environnements électriquement bruyants tels que les sous-stations, les couloirs de câbles urbains et les zones industrielles.

Q5: Quelles fonctions de protection sont intégrées à l'émetteur?

L'émetteur XHLJ504L comprend une protection complète: la protection contre le surcourant empêche les dommages causés par une consommation excessive de courant;protection du circuit ouvert protège l'étape de sortie lorsqu'aucune charge n'est connectéeLa protection contre les courts-circuits s'effectue automatiquement si les bornes de sortie sont accidentellement court-circuitées.Ces caractéristiques assurent un fonctionnement fiable à long terme dans des conditions de terrain difficiles..

À propos de XZH TEST

XZH TEST est un fabricant professionnel spécialisé dans les tests de câbles, la détection de défauts et les solutions de diagnostic pour les services publics, les entrepreneurs électriques et les clients industriels du monde entier.Avec une gamme de produits complète comprenant des identifiants de câblesXZH TEST fournit des équipements de terrain fiables conçus pour les applications professionnelles les plus exigeantes.

Contactez-nous dès aujourd'hui pour une solution personnalisée adaptée à vos besoins en matière de traçage des lignes de câble et de cartographie souterraine.
