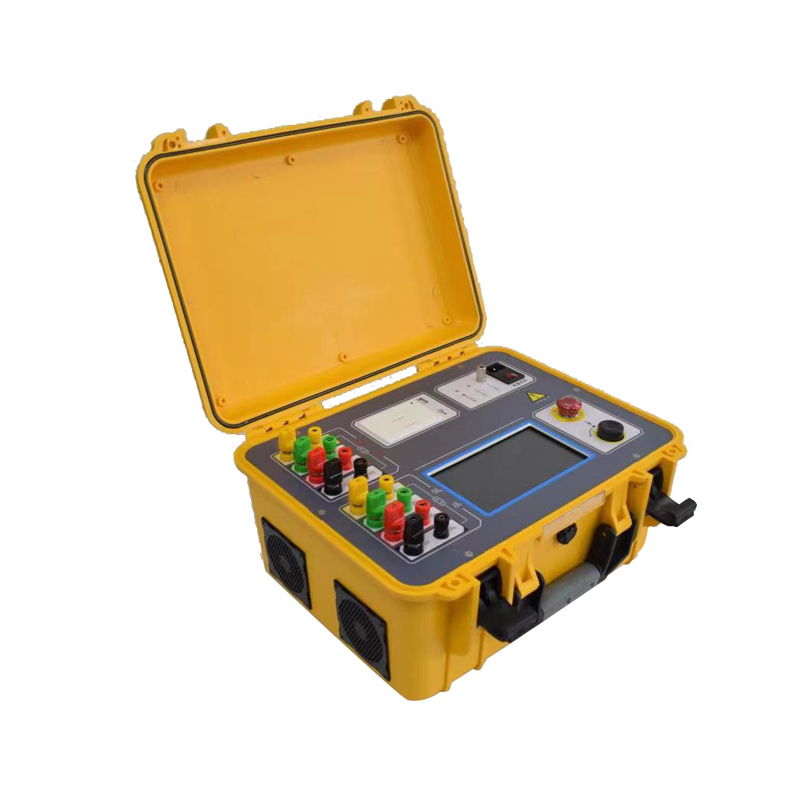

Testeur de résistance CC triphasé | XHZ1320AX
Le testeur de résistance CC triphasé XHZ1320AX est un instrument de test rapide de nouvelle génération développé pour la mesure de la résistance CC des transformateurs. Intégrant la méthode du circuit magnétique saturable, le test triphasé (enroulements Yn, Y et Delta) et une fonction de démagnétisation intégrée, ce dispositif de test rapide de nouvelle génération est idéal pour mesurer la résistance CC des transformateurs de grande puissance avec une vitesse élevée, une grande précision et une large plage de mesure. Une fois tous les fils de test connectés, tous les éléments de test de résistance CC peuvent être réalisés sans réajustement des fils.
Applications et public cible : Conçu pour les fabricants de transformateurs (inspection de livraison de produits semi-finis et finis), les services de production et de distribution d'électricité (tests de maintenance préventive), les équipes de mise en service de sous-stations (tests d'installation et de réception), les instituts de test électrique tiers et les usines industrielles des secteurs ferroviaire, minier et métallurgique qui nécessitent une vérification rapide de la résistance des enroulements CC des transformateurs de grande puissance.
Spécifications clés
| Courant de sortie |
Monophasé : 20A, 10A, 5A, 1A, 0.1A, 10mA, <1mA
Triphasé : 10A+10A, 5A+5A, 1A+1A, 0.1A+0.1A |
| Plage de mesure (monophasé) |
Plage 20A : 0.5mΩ~1Ω; Plage 10A : 1.0mΩ~2Ω; Plage 5A : 10mΩ~4Ω; Plage 1A : 0.1Ω~20Ω; Plage 0.1A : 2.0Ω~200Ω; Plage 10mA : 50Ω~2kΩ; Plage <1mA : 500Ω~25kΩ |
| Plage de mesure (triphasé) |
10A+10A : 0.5mΩ~0.8Ω; 5A+5A : 10mΩ~1.6Ω; 1A+1A : 0.1Ω~8.0Ω; 0.1A+0.1A : 2.0Ω~80Ω |
| Précision |
±(lecture×0.2%+2 chiffres) |
| Modes de test des enroulements |
Enroulements Yn, Y et Delta (Delta) ; test triphasé simultané avec calcul du taux de déséquilibre |
| Jugement de stabilité |
Calcul automatique du taux de variation de la résistance en 5s, 15s et 30s pour éviter les erreurs de lecture des données |
| Affichage |
Écran tactile capacitif couleur industrielle de 7 pouces (1024×600) ; double commande par écran tactile complet ou molette |
| Stockage des données |
200 groupes de stockage intégré ; stockage de masse de données via disque USB (FAT/FAT32) |
| Imprimante |
Imprimante thermique intégrée pour l'impression des rapports de test |
| Protections |
Mauvaise connexion à une alimentation de 380V, force contre-électromotrice, déconnexion, panne de courant et protection contre la mauvaise mise à la terre |
| Alimentation |
AC220V±10%, 50/60Hz |
| Température de fonctionnement |
-10°C~50°C |
| Humidité relative |
<90%, sans condensation |
| Dimensions |
400×315×223mm |
| Poids |
9kg |
Fonctionnalités avancées
- Les enroulements de type Yn, Y et Delta sont testés de la même manière que les trois phases avec calcul automatique du taux de déséquilibre
- Courant de sortie maximal de 20A et plage de mesure jusqu'à 25kΩ couvrant presque toutes les demandes de test sur site et hors site
- Intégration de la méthode du circuit magnétique saturable et de la fonction de démagnétisation pour une mesure rapide et fiable des transformateurs de grande taille
- Jugement automatique de stabilité via le taux de variation de la résistance en 5s, 15s et 30s pour éviter les erreurs de lecture des données
- Protections complètes contre la mauvaise connexion à 380V, la force contre-électromotrice, la déconnexion, la panne de courant et la mauvaise mise à la terre
- Écran couleur industriel de 7 pouces avec double commande par écran tactile complet ou molette
- Imprimante thermique intégrée, 200 groupes de stockage de données local et stockage de masse sur disque USB
- Connectez les fils de test une fois pour réaliser tous les éléments de test de résistance CC sans réajustement des fils
FAQ
Q1 : Quel est le courant de sortie maximal du testeur de résistance CC triphasé XHZ1320AX ?
Le courant de sortie monophasé varie de 20A à <1mA (gammes 20A, 10A, 5A, 1A, 0.1A, 10mA et <1mA), tandis que la sortie triphasée prend en charge 10A+10A, 5A+5A, 1A+1A et 0.1A+0.1A, couvrant les transformateurs de grande et petite puissance.
Q2 : Quels types de connexions d'enroulement peuvent être testés ?
Les enroulements de type Yn, Y et Delta peuvent tous être testés. Le test triphasé simultané est pris en charge et le taux de déséquilibre des trois phases est calculé automatiquement, ce qui améliore considérablement l'efficacité des tests sur le terrain.
Q3 : Le testeur prend-il en charge la démagnétisation ?
Oui. L'instrument intègre la méthode du circuit magnétique saturable et une fonction de démagnétisation, ce qui le rend idéal pour la mesure rapide de la résistance CC des transformateurs de grande taille tout en éliminant les effets du magnétisme résiduel sur la précision des tests.
Q4 : Quelles protections sont intégrées pour la sécurité sur site ?
Le testeur fournit des protections complètes contre la mauvaise connexion à une alimentation de 380V, la force contre-électromotrice, la déconnexion des fils de test, les pannes de courant soudaines et la mauvaise mise à la terre, garantissant un fonctionnement sûr dans des environnements de terrain difficiles.
Q5 : Comment les résultats des tests sont-ils stockés et imprimés ?
Jusqu'à 200 groupes de données de test peuvent être stockés localement et des données de masse peuvent être exportées via l'interface USB (disque USB au format FAT/FAT32). Une imprimante thermique intégrée permet l'impression instantanée des rapports de test sur le site de travail.
