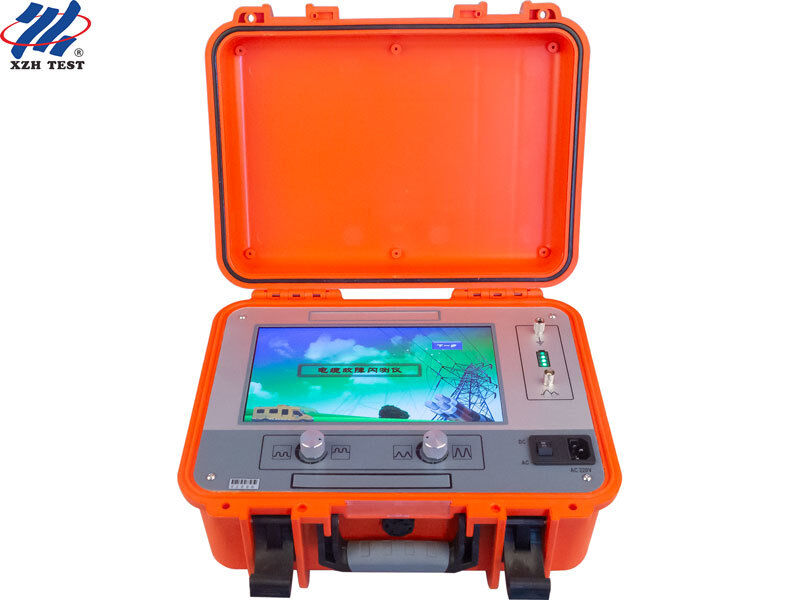

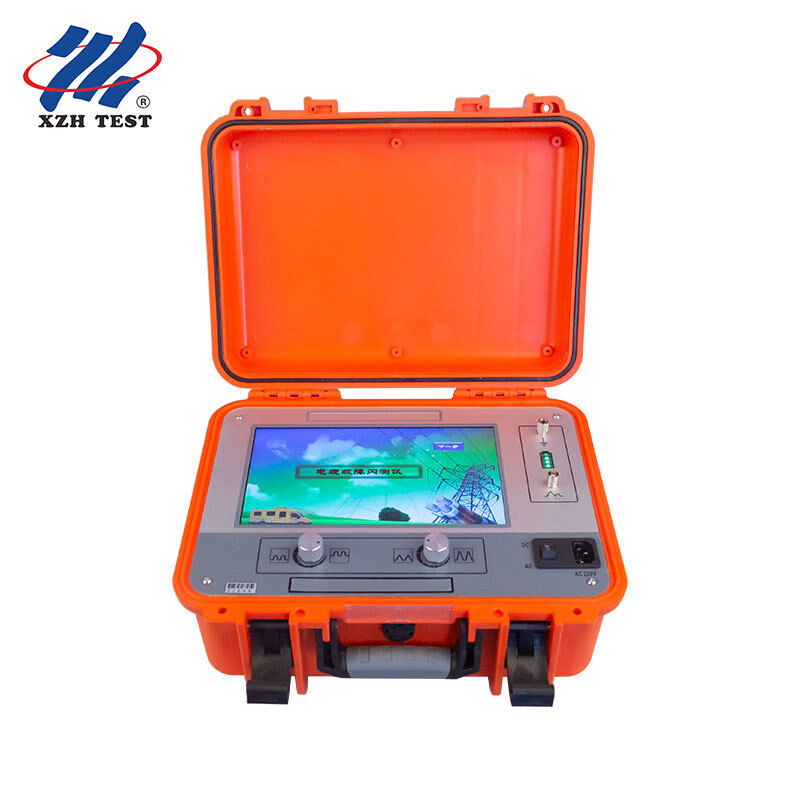

Compact, prêt au terrain, opération à une personne.Le localisateur de défauts de câble TDR XHGG501D pèse moins de 5 kg, démarre en quelques secondes et fonctionne avec sa batterie au lithium intégrée ∙ pas de générateur, pas d'assistant, pas de retard de configuration.De l' arrière d' un fourgon à une trace en moins de 2 minutes..
Le XHGG501D est un pré-localisateur de défaut de câble portable basé sur TDR conçu pour un diagnostic rapide sur place.Il élimine la complexité associée aux instruments de laboratoire.Les opérateurs connectent les câbles d'essai, sélectionnent la plage prédéfinie et appuient sur le bouton de démarrage. L'instrument acquiert automatiquement, prend des échantillons et traite la forme d'onde pour déterminer la distance de défaut.Prise en charge à la fois des méthodes d'échantillonnage par impulsion basse tension et par flashover, le XHGG501D couvre les défauts de faible résistance, les circuits ouverts, les courts-circuits, les fuites, les défauts de haute résistance et les défauts de flashover à haute résistance sur les câbles d'alimentation, les câbles de commande,câbles de communicationConstruit dans un châssis de protection IP54 et alimenté par une batterie au lithium interchangeable sur le terrain, il est l'instrument de choix pour les équipes de maintenance des services publics, les entrepreneurs en électricité,et les ingénieurs de terrain qui ont besoin de résultats fiables sans courbe d'apprentissage.
De la fourgonnette à la trace en moins de 2 minutes
La plupart des détecteurs de défauts de câbles supposent un environnement contrôlé: une alimentation stable, un banc de travail et un opérateur formé avec le temps de configurer.30 heures.Voici à quoi ressemble un déploiement typique:
Je ne sais pas.
0:00
Aucun cycle d'échauffement, aucune procédure d'étalonnage.
Je ne sais pas.
0:30
Connectez les câbles d'essai. Les câbles mono-Q et double-Q sont branchés directement
Je ne sais pas.
0:45
L'alimentation est allumée, la batterie au lithium est intégrée, pas de générateur, pas de câble d'extension, l'écran tactile prêt.
Je ne sais pas.
1:15
Sélectionnez la portée prédéfinie. 300m, 1km, 3km ou 16km.
✅
1:45
Distance de défaut affichée, l'analyse automatique marque le point d'inflexion de la forme d'onde, distance de défaut en mètres.
Pas d'ordinateur portable, pas de logiciel externe, pas de formation spécialisée.
Ce que l'écran tactile de 10 pouces signifie sur le terrain
De nombreux testeurs de défauts de câbles "portables" sont équipés d'un écran résistif de 4,3 pouces ou 5 pouces qui nécessite un stylet et suppose un éclairage intérieur.Le XHGG501D utilise un écran LCD TFT de 10 pouces la même classe d'affichage que sur les tablettes avec fonctionnalité tactile qui fonctionne avec des mains gantéesIl ne s' agit pas seulement d' esthétique:
Visibilité en forme d'onde complète:Sur un écran de 5 pouces, une forme d'onde à longue portée est compressée au point où le pic de réflexion de défaut est de quelques pixels de large.Les opérateurs peuvent identifier visuellement le point d'inflexion de la défaillance sans compter uniquement sur l'algorithme d'analyse automatique.Lorsque l'algorithme détecte une réflexion limite, commune sur les câbles vieillissants à plusieurs joints, l'opérateur peut confirmer ou annuler visuellement la lecture automatisée.
Contrôle en double mode:Écran tactile pour une navigation rapide à travers les menus et les préréglages; boutons physiques codés pour un positionnement précis du curseur lors de la mesure de la forme d'onde de la faille.Deux opérateurs peuvent travailler simultanément ̇ un navigateur, une mesure de on sur des traces complexes de failles multiples.
Légible à la lumière du soleil avec anti-éblouissement:L'écran LCD de qualité industrielle avec rétroéclairage LED maintient la visibilité à 280 nits de luminosité.
Prélèvement à 100 MHz en temps réel, non interpolé
Le XHGG501D prend des échantillons à une fréquence réelle de 100 MHz ¥ 100 millions de points de données par seconde ¥ sans interpolation logicielle.l'instrument obtient 0résolution minimale de 0,5 m, suffisante pour distinguer une défaillance à un joint de câble d'une défaillance à l'intérieur du joint lui-même.capture de l'impulsion de réflexion indépendamment du fait qu'elle arrive à 0.2μs (défaut proche) ou 80μs (défaut éloigné). Combiné à une zone aveugle ≤ 20 m un des meilleurs de sa catégorie le XHGG501D détecte de manière fiable les défauts des bornes de sortie vers l'extérieur.
Principales spécifications
| Paramètre |
Valeur |
Les notes |
| Fréquence d'échantillonnage |
100 MHz |
Échantillonnage matériel en temps réel, sans interpolation |
| Résolution minimale |
0.5m |
À une impulsion de 0,1 μs à 300 m |
| Plage d'essai |
≤ 16 km |
Pré-réglages: 300m / 1km / 3km / 16km |
| Zone aveugle de test |
≤ 20 m |
Détection fiable des bornes de sortie |
| Erreur de mesure |
≤ ± 0,5%*L+1m) |
L = longueur du câble soumis à l'essai |
| Largeur d'impulsion |
0.1 μs / 2 μs |
Pulsation étroite pour le bout proche, pulsation large pour le bout éloigné |
| Méthodes d'essai |
Pulsation LV + éclair |
Le double mode couvre l'ensemble du spectre de défauts |
| Affichage |
Disque LCD TFT de 10 pouces |
Fonctionnement à double touche + bouton codé |
| Plateforme |
Contrôle centralisé par MCU |
Architecture à puce unique pour la fiabilité |
| Batterie |
Autres appareils de traitement des déchets |
Fonctionnement sans fil, échangeable par champ |
| Entrée de puissance |
AC 220V ± 10% |
Chargement principal et fonctionnement direct |
| Protéger |
Pour la protection contre la corrosion |
châssis à l'épreuve des éclaboussures, protégé contre la poussière |
| Température de fonctionnement |
-20°C à +60°C |
Enveloppe à température extérieure complète |
| Humidité relative |
< 90% |
Non condensés |
| Conformité |
CE, ISO |
|
Contenu de l' emballage
| Nom de l'article |
Quantité utilisée |
Nom de l'article |
Quantité utilisée |
| Localisateur de défaut de câble (hôte) |
1 |
Cable à Q unique (1,5 m) |
1 |
| Cable double Q (2 m) |
1 |
Échantillonneur |
1 |
| Corde électrique (1.8m) |
1 |
Tuyaux de fusible de sécurité |
1 |
| Fil de mise à terre |
1 (facultatif) |
Manuel de l'utilisateur |
1 |
|
Liste des instruments
|
|
Nom
|
quantité
|
|
Nom
|
quantité
|
|
|
Pré-localisateur de défaut de câble
|
1
|
|
Ligne Q unique
|
1
|
|
|
Ligne double Q
|
1
|
|
échantillonneur
|
1
|
|
|
câble électrique
|
1
|
|
Fuseau
|
1
|
|
|
Fil de mise à terre
(facultatif)
|
1
|
|
|
|
|
XHGG501D en un coup d'œil ¥ Deux faces du même outil
|
Cette liste Portable Angle de champ |
Alt Listing Angle du système d'entrée |
| Le centre d'intérêt |
Déploiement rapide d'une personne, van à trace en moins de 2 minutes. |
Investissement pour la première fois dans le dépistage des défauts de câbles, coût total de possession |
| Thème visuel |
Ambrée orange ️ préparez-vous au terrain, visibilité |
Verte accessibilité, faible barrière à l'entrée |
| Le meilleur pour |
Équipes de maintenance des services publics, sous-traitants de service sur le terrain |
Les petites entreprises de services publics, les entrepreneurs en électricité élargissent leur offre de services |
| Le contenu souligné |
Vitesse de déploiement, avantages du champ d'affichage de 10 pouces, échantillonnage en temps réel à 100 MHz |
Comparaison des gammes de produits, analyse du coût par test, parcours de mise à niveau |
Demandez un devis ou demandez une unité de démonstration pour l'évaluation de votre équipe de terrain.
