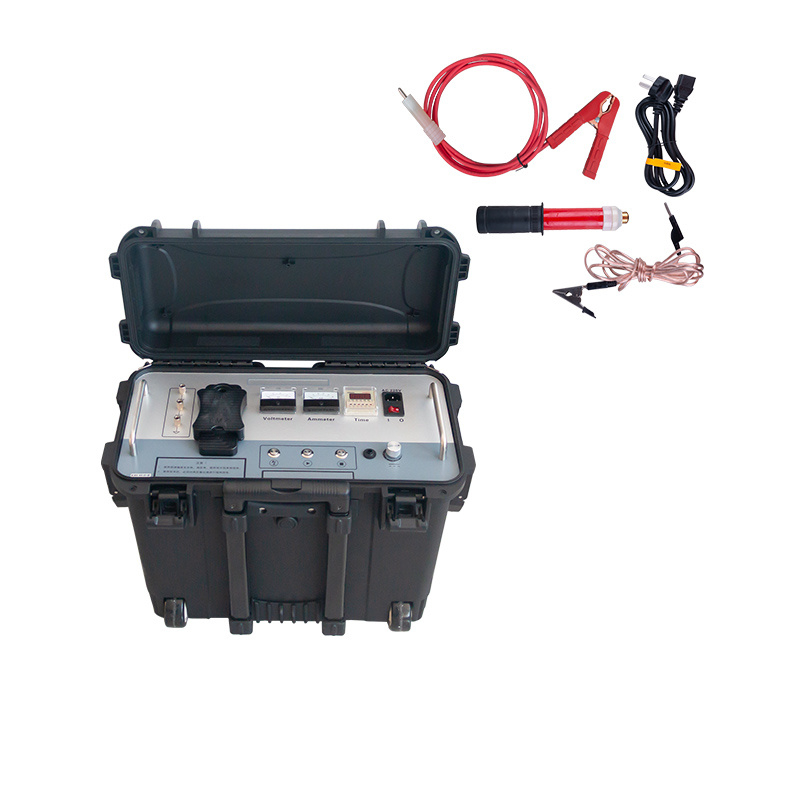

Générateur de surtension portatif de 10 kV 864J pour les tests de défaillance des câbles

LeGénérateur d'impulsions haute tension XHHV510-10Lest conçu pour la décharge par choc lors des essais de défaillance des câbles et des essais de tension de courant continu des équipements électriques.boîtes d'opération, et des condensateurs de stockage d'énergie à impulsions avec une solution légère et portable.

• Protection automatique contre les surtensions, les surtensions et les surchauffeurs
• Fonctions de tension et de décharge par choc en courant continu
• Sortie d'impulsion à haute tension uniforme et contrôlable
• Protection contre les courts-circuits supersérieux avec capacité de courts-circuits au sol
• Duels pointeurs à 2,5 niveaux pour affichage du courant et de la tension
• Mesure en temps réel de la tension latérale à haute tension
• Protection contre le démarrage zéro et fonction de sortie zéro du potentiomètre
• Conception unique de mesure à haute tension montrant la tension du condensateur
• Temps de décharge réglable à intervalles appropriés

Principales considérations opérationnelles:

• Veiller à ce que la coque de l'instrument et les composants haute tension soient correctement mis à la terre
• Suivez la séquence de démarrage correcte: réglage de la tension dans le sens antihoraire avant d' appuyer sur le bouton de démarrage
• Moniteur ampéromètre et voltmètre pendant le fonctionnement
• Utiliser le bouton de décharge pour la décharge manuelle (durée ≤ 1s)
• Définir l'intervalle de décharge selon les besoins

Application principale dans la localisation des défauts des câbles souterrains et la détection des défauts des câbles d'alimentation.
