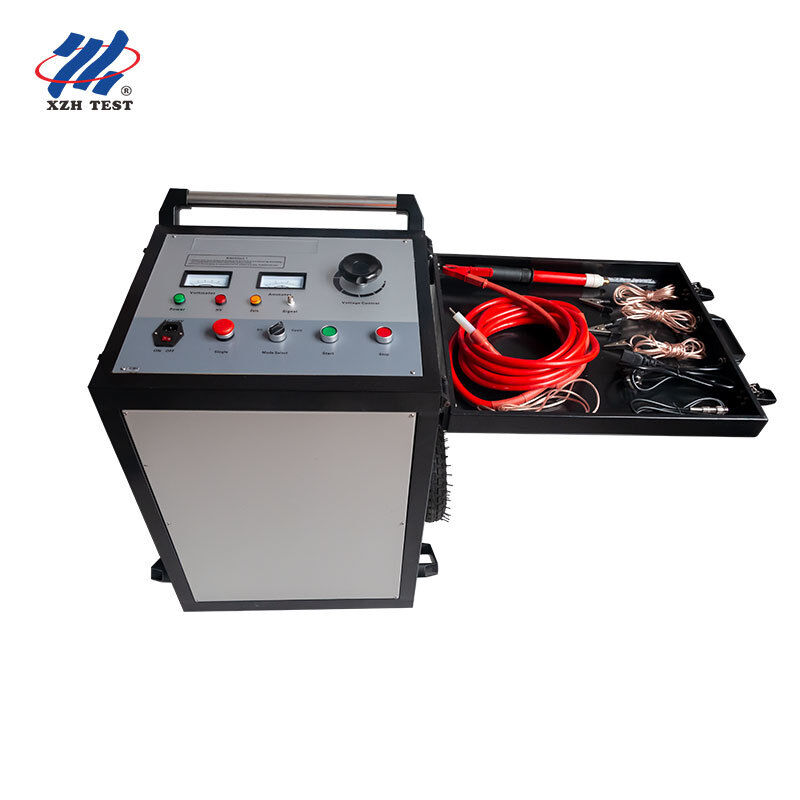

Générateur de surtension de 35 kV dédié XHHV535-4T
Modèle: XHHV535-4T 2450J Décharge 3 modes de fonctionnement
Conçus pour:Équipes de maintenance de réseaux de câbles 35 kV, entrepreneurs en localisation de défauts, équipes de test de sous-stations de services publics
Valeur de base:Un générateur de surtension spécialement conçu à 35 kV, sans commutateur multi-tension, sans compromis, 2450 joules d'énergie de décharge optimisée pour une classe de tension,avec trois modes de fonctionnement pour correspondre à votre stratégie de localisation de défaut.
Pourquoi une unité dédiée de 35 kV
Les générateurs de surtension multi-tension font des compromis à chaque étape de tension Le XHHV535-4T élimine ce compromis en consacrant toute sa phase de puissance et son condensateur 4μF à la classe 35kVLe résultat: 2450 joules d'énergie de décharge propre et contrôlée, optimisée pour les réseaux de câbles de moyenne tension de 33 à 35 kV.
Pour les services publics et les entrepreneurs dont le parc fonctionne principalement sur des câbles de distribution et de sous-transmission de 35 kV, une unité dédiée signifie qu'il n'y a pas d'erreurs de sélection de tension,pas d'alimentation accidentelle à la mauvaise portée, et des caractéristiques de surtension cohérentes à chaque événement de localisation de la faille.
Trois modes de fonctionnement Un instrument, toute stratégie de défaut
Résiste à la tension directe.
Sortie en courant continu pour câble résister à l'essai de tension selon les normes CEI.
Une seule impulsion
Le déclenchement manuel
Cycle automatique
Le mode standard pour le repérage acoustique-magnétique de l'impulsion rythmique crée des signatures acoustiques cohérentes pour la détection XHDD503.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Plage de tension de sortie | 035 kV CC, réglable en continu |
| Condensateur interne | 4 μF (dédié à la plage de 35 kV) |
| Énergie maximale de décharge | 2,450 J (à 35kV / 4μF) |
| Rating de la puissance de surtension | 2 kVA |
| Précision de mesure HV | 2Diviseur de tension de niveau 0,5, double compteur analogique (kV + mA) |
| Mode de fonctionnement | Résistance en courant continu · Pulsation unique (manuelle) · Cycle automatique (intervalle de ~ 5 s) |
| Systèmes de sécurité | Blocage du démarrage en position zéro, décharge automatique du condensateur à l'arrêt, protection contre le surcourant/surtension |
| Fonctions supplémentaires | Module intégré d'échantillonnage de la forme d'onde de défaillance du câble (sortie Q9 pour le localisateur TDR), mode d'essai de tension en courant continu |
| Les dimensions | Conception montée sur un chariot avec rouleaux intégrés et poignée de transport |
| Le poids | ~ 119 kg |
| Énergie | AC 220V ± 10%, 50Hz ± 2Hz (d'autres fréquences peuvent être personnalisées) |
| Température de fonctionnement | -20°C à +50°C |
| Affichage | Duel analogomètre ‡ voltmètre + ampère |
| Marque / Origine | Les résultats de l'enquête sont publiés dans le journal officiel de la Commission. |
| Certification | CE, ISO |
2450J par rapport aux générateurs multi-tension typiques:À 35 kV avec 4 μF, le XHHV535-4T produit jusqu'à 20% d'énergie de décharge en plus que les unités multi-tension à des réglages comparables. This additional energy translates directly into louder acoustic signatures at the fault point — critical for pinpointing high-resistance faults where weak discharges are otherwise undetectable at the surface.
Les commandes de panneau de commande conçues pour la mémoire musculaire
La disposition de commande du XHHV535-4T suit une séquence logique de fonctionnement de gauche à droite, minimisant le temps d'entraînement et réduisant l'erreur de l'opérateur dans les conditions de terrain:
| Contrôle / indicateur | Fonction |
|---|
| Ampère / Voltmètre | Doubles compteurs analogiques de 2,5 degrés ampère gauche affiche le courant latéral de basse tension, voltmètre droit affiche la sortie HV en temps réel en kV |
| Indicateur zéro (jaune) | Il s'allume lorsque le bouton de régulation de la tension est en position zéro. Le bouton de démarrage ne fonctionne que lorsque cet indicateur est allumé. |
| Indicateur HV (rouge) | Lumières lorsque la sortie haute tension est active ‡ sert d'avertissement visuel à tout le personnel de la zone d'essai |
| Indicateur de puissance (vert) | Confirme que l'entrée AC 220V est présente après l'allumage de l'interrupteur principal |
| Sélecteur de mode | Commutateur rotatif à trois positions: résistance en courant continu · impulsion unique · cycle automatique |
| Bouton de démarrage | Activation de la sortie HV seulement efficace à la position zéro (verrouillage à démarrage zéro). |
| Bouton arrêt | Coupe immédiatement la sortie HV, déclenche le relais de démarrage et déclenche la décharge automatique du condensateur |
| Poignée de régulation de tension | Réglable en continu de 0 à 35 kV, la rotation dans le sens des aiguilles d'une montre augmente la puissance. |
Architecture de système intégré
- Source de haute tension en courant continu:Transformateur et redresseur step-up intégrés, produisant une sortie CC propre de 0 à 35 kV sans alimentation HV externe
- Condensateur de stockage d'énergie:Condensateur dédié de 4 μF, adapté à l'étape de sortie de 35 kV pour une densité d'énergie optimale et un timing de décharge
- Assemblage de la sphère de décharge:Espace de décharge précision-usinée à l'intérieur de l'enceinte blindée, produisant des caractéristiques de surtension contrôlées et répétables pour chaque cycle de décharge
- Circuit de décharge automatique:Lors de la commande d'arrêt ou de la perte de courant, le condensateur interne est automatiquement déchargé par une résistance de fuite de sécurité. Le voltmètre tombe à zéro, confirmant l'état de sécurité avant la déconnexion du câble
Flux de travail de localisation de défaut standard avec XHHV535-4T
- Pré-localisation:Connectez un localisateur de défaut de câble TDR (série XZH TEST 502) pour déterminer la distance de défaut approximative.Le module d'échantillonnage interne de la forme d'onde du 4T fournit un signal de déclenchement Q9 propre pour l'acquisition synchronisée du TDR
- Mode réglé:Sélectionnez le mode Auto Cycle pour l'indication acoustique-magnétique, ou DC Resist pour la vérification de l'isolation avant réparation.
- Vérification zéro et démarrage:Confirmer que l'indicateur jaune zéro est allumé, appuyez sur le bouton Démarrer, puis augmenter la tension au niveau de surtension cible via le bouton de contrôle de tension
- Le point de départ:En mode Auto Cycle, le 4T délivre 2450J décharges toutes les ~ 5 secondes.Déployer un pointeur acoustique-magnétique (XHDD503) le long de la section de câble pré-localisée pour capturer le son de décharge et les signaux électromagnétiques, ce qui réduit la recherche à la position exacte de la faille
- Arrêt et décharge:Appuyez sur Arrêter le 4T coupe automatiquement la sortie HV et décharge le condensateur interne. Vérifier le voltmètre lit zéro avant de déconnecter les câbles de sortie
Précautions de sécurité 35kV
- 35 kV est un niveau de tension létale seulement des techniciens qualifiés en haute tension peuvent utiliser cet équipement
- L'indicateur jaune "Zéro" doit s'allumer avant d'appuyer sur le bouton "Démarrer".
- Ne touchez pas les câbles de sortie, la tige de décharge ou toute connexion HV pendant que l'indicateur HV rouge est allumé
- Appuyez sur Arrêter immédiatement si des lectures anormales du compteur, des sons d'arc ou des odeurs de brûlure sont détectés
- Vérifiez toujours que le voltmètre retourne à zéro et que la décharge automatique est terminée avant de vous approcher de la zone d'essai ou de déconnecter les câbles.
- Connectez le terminal au sol de l'appareil au réseau terrestre de la station avant de l'alimenter.
Questions fréquemment posées
Q: Comment un générateur de surtension haute tension fonctionne-t-il dans la détection de défauts de câble?
Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc de haute tension contrôlé au point de défaillance.Cet arc produit à la fois un signal acoustique (son fort de battement détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif)En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser l'emplacement exact de la défaillance avec précision, grâce à une technique connue sous le nom de synchronisation acoustique-magnétique.
Q: Quelle plage de tension dois-je choisir pour les différents types de câbles?
Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage de 8 kV ou 12 kV. Pour les câbles de distribution de moyenne tension (6-15 kV), utilisez la plage de 8 kV ou 12 kV.la plage de 16 kV est appropriéePour les câbles de transmission haute tension (35 kV et plus), utilisez la plage de 32 kV.Consultez toujours les spécifications de tension d'essai maximale du fabricant du câble et assurez-vous que toutes les autorisations de sécurité sont maintenues pendant le fonctionnement à haute tension..
Q: Quelles sont les précautions de sécurité à respecter pendant le fonctionnement du générateur de surtension?
Les tests du générateur de surtension de haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement déchargé et isolé de toutes les sources d'alimentation avant la connexion.Mettre en place un périmètre de sécurité d'au moins 5 mètres autour de la zone d'essai avec des panneaux d'avertissementTout le personnel doit porter des EPI appropriés, y compris des vêtements à arc, des gants isolants HV et des surchaussures diélectriques.arrêt d'urgence, et le verrouillage à tension zéro fournissent des couches supplémentaires de protection, mais ne devraient jamais remplacer les procédures de sécurité appropriées.
Q: Quel est l'avantage des niveaux d'énergie multiples (joules) sur cette unité?
Les niveaux d'énergie différents servent à des fins de diagnostic différentes.864J1024J) sont idéales pour la confirmation initiale des défauts et la localisation des défauts de haute résistance où une énergie excessive pourrait aggraver les dommages au câble.. L'énergie moyenne (1225J2048J) fournit une résistance optimale du signal acoustique pour la plupart des détections de défauts de routine. L'énergie élevée (2450J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond,ou défauts à haute impédance nécessitant une génération d'arc plus forte pour produire une signature acoustique détectableLa sélection à trois niveaux permet aux opérateurs de faire correspondre la production d'énergie aux conditions de terrain.
Q: Quelle garantie et quel support est inclus avec ce générateur de surtension?
12 mois de garantie standard contre les défauts de fabrication avec un support technique à vie. CE et ISO 9001:2015 certifié. Chaque unité comprend le générateur de surtension, le câble de sortie HV, le câble de terre,bâton de déchargeLes pièces de rechange comprenant les espaces de décharge, les condensateurs, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièces de rechange, les pièceset les diodes HV sont stockées pour un remplacement rapide.
