Localisateur de défauts de gaine de câble XHHD523L sortie onde carrée 10kV pour une détection rapide et précise des défauts de câbles HT - XHHD523L
Présentation du produit
Le Localisateur de défauts de gaine de câble XHHD523L est un instrument de qualité professionnelle conçu pour la détection rapide et précise des défauts sur les gaines extérieures des câbles d'alimentation haute tension. Avec une tension de sortie de 10 kV en onde carrée et un courant de sortie maximal de 200 mA, cet appareil est entièrement conforme à la norme nationale chinoise GB50150-2006 pour les tests de tenue de tension des gaines extérieures de câbles, y compris les tests de réception et les tests préventifs pour les systèmes à interconnexion croisée.
Avec le déploiement généralisé des projets de transformation des réseaux urbains, de nombreux bureaux d'alimentation électrique, entreprises de construction et bureaux d'études rencontrent des câbles XLPE de 110 kV dans des délais serrés. Le XHHD523L est spécialement conçu pour relever ces défis, offrant une solution fiable pour localiser les défauts de gaine de câble et effectuer des tests de tenue de tension CC sur les gaines extérieures des câbles en polyéthylène haute densité (PEHD) et en polychlorure de vinyle (PVC).
Spécifications techniques
Numéro de modèle
XHHD523L
Type de produit
Localisateur de défauts de gaine de câble HT
Tension de sortie
0 ~ 10 kV (onde carrée)
Courant de sortie
Max 200 mA
Réglage de la fréquence
Min 0,4 Hz, Max 1 Hz (plage réglable)
Alimentation
220 V (±10 %), 50 Hz (±5 %)
Précision
±0,01 % ~ ±0,03 %
Affichage
Affichage numérique
Matériau
Alliage d'aluminium
Température de fonctionnement
-20 °C ~ 60 °C
Contexte d'application
La plupart des gaines extérieures de câbles modernes sont fabriquées à partir de matériau de gaine en PEHD, qui passe les tests de tenue de tension CC de 25 kV/5 min en usine avec des courants de fuite aussi bas que quelques dizaines de microampères. Cependant, des défauts surviennent couramment après la pose du câble en raison de dommages causés par des forces externes pendant l'installation, y compris les opérations de remblayage et de couverture. Les défauts post-installation comprennent généralement des dommages causés par les termites, l'infiltration d'eau dans les boîtes de mise à la terre, la détérioration des défauts d'origine et la pénétration d'humidité aux points de bifurcation des fils de mise à la terre qui réduisent la résistance d'isolement. Certains défauts persistent pendant des années en raison de profondeurs d'enfouissement importantes ou de conditions environnantes complexes, créant des risques importants pour la sécurité opérationnelle.
La tension de sortie de 10 kV du XHHD523L satisfait pleinement aux exigences de la norme GB50150-2006 pour les tests de gaine extérieure de câble. Il permet une identification rapide et précise des défauts cachés dans les gaines extérieures des câbles haute tension et ultra-haute tension monoconducteurs et tripolaires de 10 kV à 500 kV, y compris les défauts à la terre et les conditions de courant de fuite importants. De plus, il effectue des tests de tenue de tension CC de 5 kV à 10 kV pendant 1 minute sur les gaines extérieures des câbles en PEHD et en PVC, ce qui en fait un instrument essentiel pour les départements de maintenance des câbles des unités d'exploitation de 10 kV à 500 kV, les entreprises d'ingénierie de câbles ultra-haute tension et diverses entreprises d'ingénierie de transmission et de transformation d'énergie.
Caractéristiques principales
Tension de sortie réglable en continu de 0 à 10 kV pour des scénarios de test polyvalents
Fréquence de sortie réglable de 0,4 Hz à 1 Hz avec configuration complète de la plage
Protection intégrée contre les surintensités assurant la sécurité de l'opérateur et de l'équipement
Commutation en un clic entre le mode de localisation et le mode de test de tenue pour un flux de travail transparent
La sensibilité du récepteur est entièrement réglable pour une détection optimale du signal dans des conditions de terrain variables
Fréquence du signal réglable pour s'adapter aux différentes caractéristiques du câble et aux conditions d'enfouissement
Protection zéro intégrée pour une opération sûre sous haute tension
Les tests sans zone morte garantissent une couverture complète sur toutes les longueurs de câble, y compris les défauts proches de l'extrémité

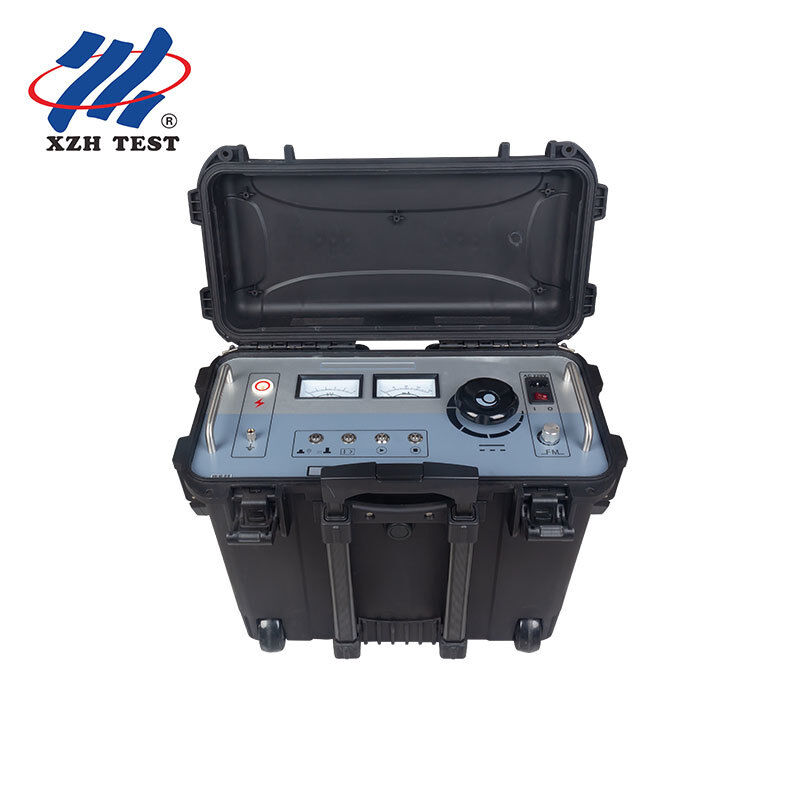

Image du produit
Questions fréquemment posées
Q1 : Quels niveaux de tension de câbles le XHHD523L peut-il tester ?
Le XHHD523L est conçu pour tester les gaines extérieures des câbles monoconducteurs et tripolaires haute tension et ultra-haute tension de 10 kV à 500 kV. Il est entièrement conforme à la norme nationale chinoise GB50150-2006 et peut effectuer des tests de réception ainsi que des tests préventifs pour les systèmes de câbles à interconnexion croisée.
Q2 : Quels types de défauts de gaine de câble cet appareil peut-il détecter ?
Le XHHD523L peut détecter une large gamme de défauts de gaine extérieure de câble, notamment : les dommages causés par des forces externes lors de la pose du câble et du remblayage ; les dommages causés par les termites aux gaines en PEHD ; l'infiltration d'eau dans les boîtes de mise à la terre ; la détérioration des défauts de fabrication préexistants ; la pénétration d'humidité réduisant la résistance d'isolement aux points de bifurcation des fils de mise à la terre ; et les défauts à la terre avec un courant de fuite important dans les systèmes à interconnexion croisée.
Q3 : Comment fonctionne la fonction de commutation en un clic ?
Le XHHD523L dispose d'un bouton dédié pour basculer entre le mode de localisation et le mode de test de tenue de tension CC. En mode de localisation, la sortie en onde carrée permet une localisation précise des défauts à l'aide de la méthode de la tension par pas. En mode de test de tenue, il délivre une tension CC régulée jusqu'à 10 kV pour effectuer des tests de tenue de tension standard de 1 minute sur les gaines extérieures des câbles en PEHD et en PVC, éliminant ainsi le besoin de basculer entre des instruments séparés.
Q4 : Quelle est l'importance de la fonction de fréquence réglable ?
La fréquence de sortie réglable (0,4 Hz à 1 Hz) permet aux opérateurs d'optimiser le signal en onde carrée pour différents types de câbles, profondeurs d'enfouissement et conditions de sol. Les basses fréquences pénètrent plus profondément et conviennent mieux aux câbles profondément enfouis, tandis que les hautes fréquences offrent une réponse plus rapide pour la localisation des défauts de câbles peu profonds. Cette flexibilité améliore considérablement la précision de détection dans divers environnements de terrain.
Q5 : Quelle est la précision de positionnement du XHHD523L ?
Le XHHD523L atteint une précision de positionnement de ±0,01 % à ±0,03 % de la longueur du câble. Cette mesure de haute précision est rendue possible par le système d'affichage numérique et la méthode de la tension par pas en onde carrée, qui élimine les zones aveugles généralement associées aux méthodes traditionnelles de réflexion d'ondes. L'appareil maintient une précision totale même pour les défauts proches des extrémités de câble et dans les segments de câble courts.
Q6 : Le XHHD523L convient-il à une utilisation sur le terrain dans des environnements difficiles ?
Oui. Le XHHD523L est construit avec un boîtier en alliage d'aluminium pour la durabilité et la dissipation de la chaleur, et fonctionne de manière fiable sur une large plage de températures de -20 °C à 60 °C. La capacité de sortie de 2 kVA et l'entrée d'alimentation standard de 220 V le rendent adapté au déploiement sur le terrain dans les sous-stations, les tranchées de câbles et les sites d'installation éloignés. Le réglage de la sensibilité du récepteur compense en outre les conditions de signal variables sur le terrain.
Q7 : Quelle est la quantité minimale de commande et le délai de livraison ?
La quantité minimale de commande est de 1 unité. Le délai de livraison standard est de 7 à 15 jours ouvrables. Chaque unité est emballée en toute sécurité dans une boîte en bois pour un transport international sûr. La capacité de production annuelle est de 2 000 unités, avec des conditions de paiement par T/T.
