Instrument d'identification de câble intelligent multifonction

Description du produit

1.Conditions de base et conditions de travail

2Spécifications de l'émetteur

l'instrument d'identification du câble en direct 505DS, également connu sous le nom d'instrument d'identification du câble, d'instrument d'identification du câble multifonctionnel et d'instrument d'identification du câble intelligent,est conçu pour les ingénieurs des câbles d'alimentation et les travailleurs des câbles pour résoudre les problèmes techniques d'identification des câblesL'utilisateur peut identifier avec précision l'un des câbles cibles parmi les câbles multiples par l'instrument, afin d'éviter de scier accidentellement les câbles actifs et de provoquer de graves accidents.L'identification du câble commence par l'opération aux deux extrémités du câble.L'instrument est conçu avec la technologie PSK combinée à des algorithmes précis.Peu importe la fiabilité de la mémoire du personnel sur place., il ne peut pas remplacer la reconnaissance des instruments professionnels. Ce produit a également les fonctions d'identification du câble en continu, d'identification du câble de panne de courant, d'essai de courant alternatif,épreuve de tension CAIl est composé d'un émetteur, d'une pince à courant émetteur, d'un récepteur et d'une pince à courant flexible récepteur.

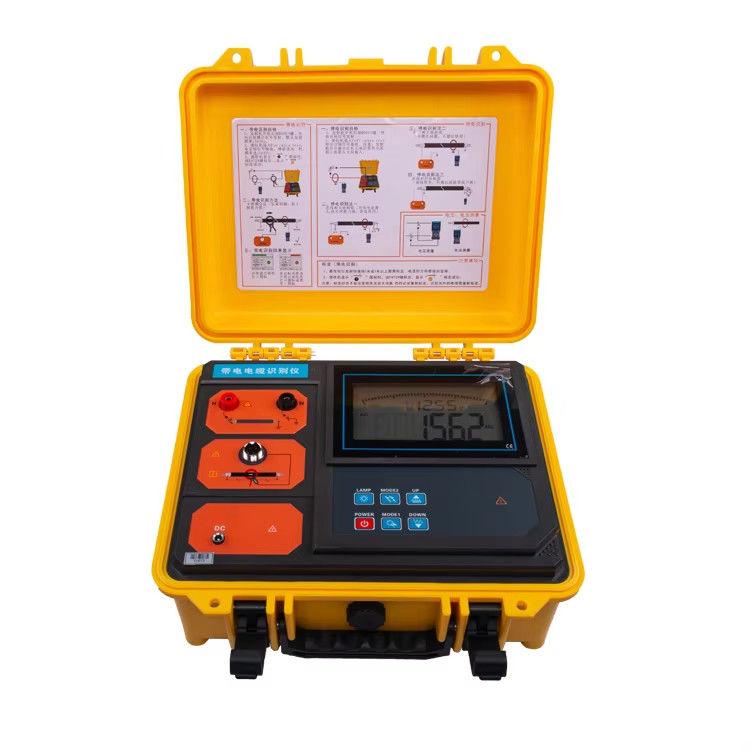

Émetteur:Il transmet des signaux au câble cible lors de l'identification des câbles d'alimentation et des câbles d'arrêt.et protection automatiqueL'émetteur adopte une conception intégrée de boîte à outils spéciale, utilise du plastique en polypropylène comme matière première et ajoute de nouveaux charges composites pour le moulage par injection ponctuel.rigiditéL'appareil peut supporter une pression d'environ 200 kg, le grand écran LCD de l'hôte affiche la puissance de la batterie restante en temps réel,rétroéclairage blanc, et une indication dynamique du signal d'émission, claire d'un coup d'œil.

Clampe de transmission:Lorsque le câble en direct est identifié, la pince émettrice coupe le signal de l'émetteur au câble cible.Le signal émetteur s'écoule dans la direction indiquée par la flèche sur la pince émetteur. Pendant l'identification en direct: utiliser des étriers pour couper les courants d'impulsion de sortie, émettre quatre fréquences: 625Hz, 1562Hz, 2500Hz, 10kHz,couple au câble cible (le câble cible est un câble blindé à trois noyaux) à travers l'émetteur, et injecter des impulsions composites dans le signal de courant du noyau du câble,le courant d'impulsion génère un champ électromagnétique autour du câble cible pour le récepteur et la pince à courant flexible pour détecter et identifier; le courant d'impulsion étant directionnel, la détection est également directionnelle.

Lorsque l'identification d'une panne de courant:Le courant d'impulsion de sortie directement connecté est utilisé pour injecter un signal de courant de codage d'impulsion dans le noyau du câble.Ce courant génère un champ électromagnétique autour du câble cible pour le récepteur et la pince à courant flexible pour détecter, décoder et identifier; parce que le courant a une directionnalité, donc la détection est également directionnelle.

Récepteur:C'est un appareil portable, écran LCD couleur de 3,5 pouces, microprocesseur intégré à grande vitesse, combiné à des algorithmes précis, pour identifier et décoder le signal de courant de code d'impulsion de l'émetteur,avec une fonction d'étalonnage de la résistance du signal pour afficher la résistance du signal et les résultats de la détection. Exquis et intuitif; affichage dynamique des barres d'échelle de couleurs, claire en un coup d'œil, marque de contrôle d'identification de câble réussie, marque de contrôle de câble non cible,peut identifier rapidement et automatiquement le câble cibleDans le même temps, la plage de tension éprouvable est de 0,00 V AC à 600 V (50 Hz/60 Hz), la plage de courant alternatif mesurable est de 0,00 A AC à 5000 A (50 Hz/60 Hz) et la fréquence de courant mesurable est de 45 Hz à 70 Hz.

Serre à courant souple:C'est une bobine Rockwell avec une excellente capacité de suivi transitoire, peut rapidement identifier le courant de code d'impulsion généré par l'émetteur,et est adapté pour les câbles épais ou les conducteurs de forme irrégulièreLe diamètre intérieur de la mâchoire est d'environ 200 mm et il peut serrer les câbles inférieurs à Φ200 mm, sans déconnecter le circuit testé, mesure sans contact, sûre et rapide.

Note spéciale:Cet instrument d'identification des câbles a à la fois des fonctions d'identification des câbles en courant et d'identification des câbles en panne de courant.il est strictement interdit de se connecter au câble en directL'identification du câble en direct ne s'applique qu'aux câbles blindés à trois noyaux.et la direction du signal d'entrée doit être constante.
