Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator

Name: Adjustable Voltage Frequency Underground Power Cable Sheath Fault Locator
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Xhhd523l
Price: 1,050.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Chine
Nom de marque:	XZH Test
Certification:	CE/ISO
Numéro de modèle:	Xhhd523l

Les informations détaillées

Lieu d'origine:

Chine

Nom de marque:

XZH Test

Certification:

CE/ISO

Numéro de modèle:

Xhhd523l

Mettre en évidence:

High Light

Mettre en évidence:

Localisateur de défaut de câble réglable

Testeur de gaine de câble électrique souterrain

Détecteur de défaut de câble basé sur la fréquence

Trading Information

Quantité de commande min:

1 unité

Détails d'emballage:

Boîte en bois

Délai de livraison:

5-8 jours de travail

Conditions de paiement:

T / t

Capacité d'approvisionnement:

2000unit / an

Description de produit

Informations de base.

Modèle N°.

Pour les appareils à commande numérique

Mode de test

Test enregistré

Utilisation

Testeur de câbles audio, testeur de câbles coaxiaux, testeur de câbles numériques

Région d'essai

Formation du câble

Certification

CE, ISO

Personnalisé

Couleur

Orange

Fréquence des essais

La fréquence d'écoute est de 128 Hz/111 Hz/105 Hz/94 Hz (Afc)

Résolution

0.5m

Paquet de transport

Boîte en bois remplie de mousse

Spécification

350 mm*280 mm*170 mm

Marque déposée

Test XZH

Origine

Chine Xi'an

Code du SH

8543201000

Capacité de production

1000 pièces/an

Description du produit

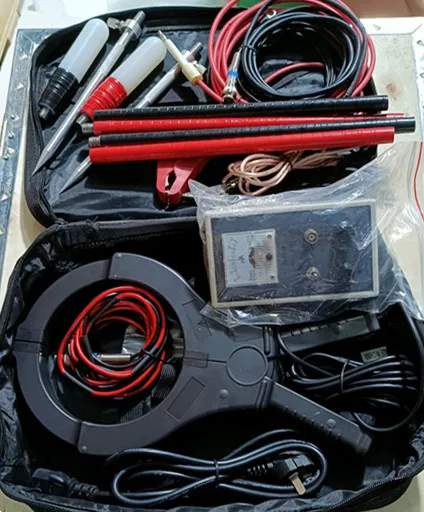

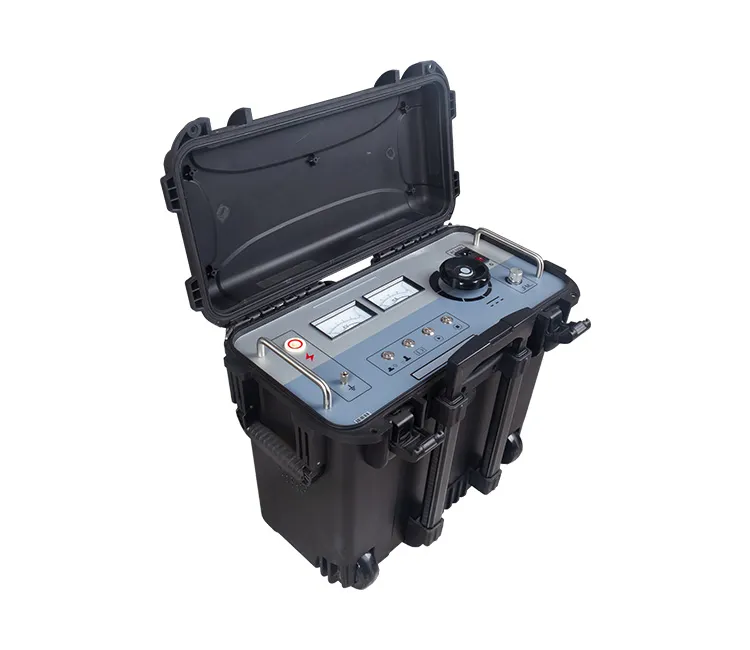

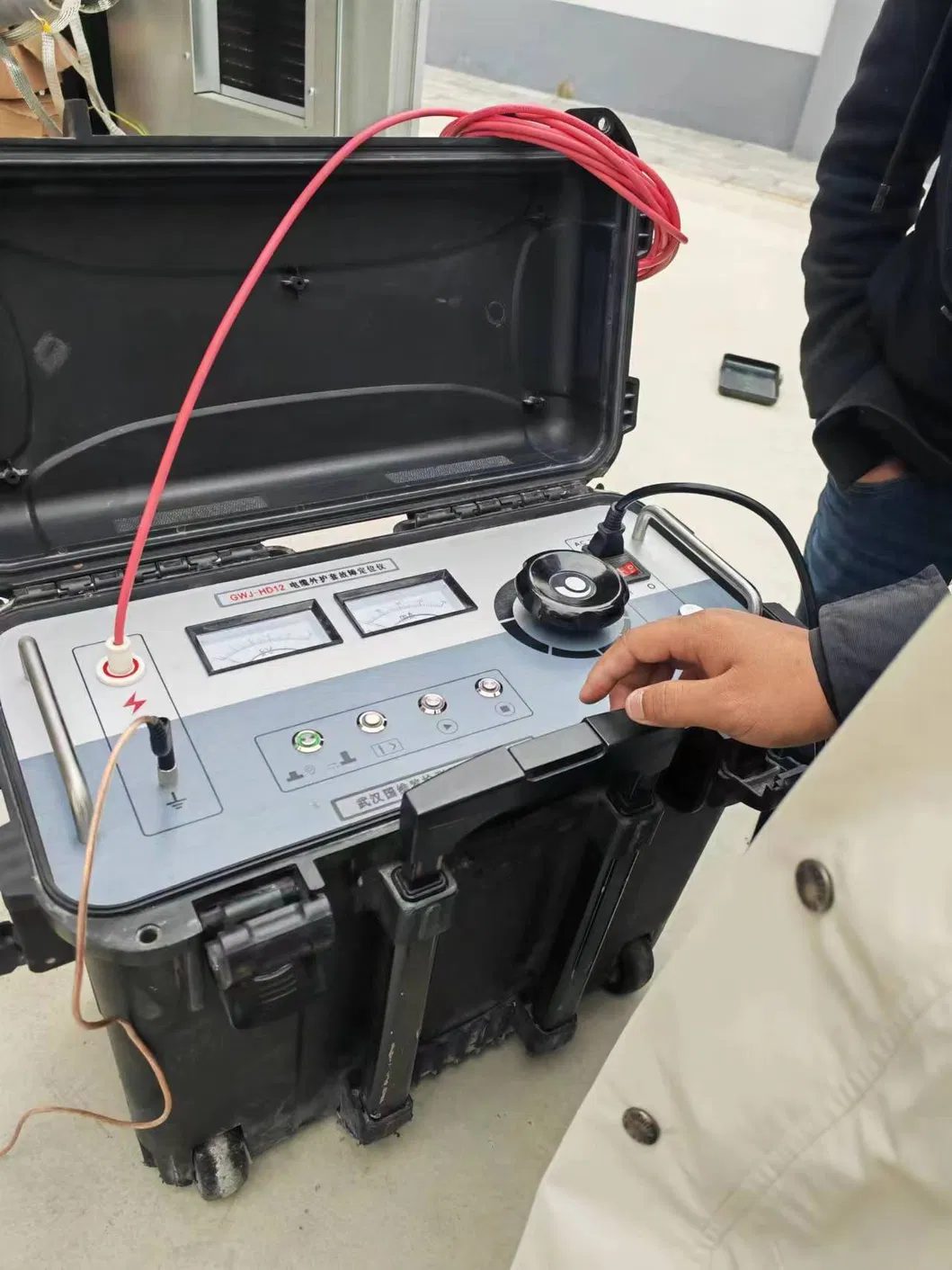

XHHD523L localisateur de gaine de défaut de câble

Conçu sur la base du principe du pont MURRAY, l'équipement présente les caractéristiques de haute tension, de poids léger, de fonctionnement pratique et de localisateur de défauts de gaine de câble haute tension.
Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

* Le point de rupture à haute résistance du câble après pose, en particulier le point de rupture à haute impédance linéaire qui est difficile à tirer à basse résistance,comme la rupture linéaire à haute résistance du connecteur du milieu du câble.

* Point de rupture de type flashover, après la rupture, la source de courant constant peut maintenir l'arc, il y a un courant stable à travers le pont et le pont a une sensibilité suffisante.
* n'a pas été décomposé, mais le point de défaut de faible résistance, tel que l'utilisation d'un compteur Meg ohm a trouvé une faible résistance du câble, mais la tension de fonctionnement ne décompose pas le point de défaut d'isolation.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Étape d'essai:

1- Vérifiez l'état de panne du câble avec un multimètre, une pendule ou tout autre équipement résistant à la pression,et enregistrer la valeur de la résistance d'isolation de chaque noyau contre le sol ou la rupture de tension résiduelle.

2. Enregistrer la longueur, le modèle, la section transversale et d'autres paramètres du câble à tester, et inspecter le parcours le long du chemin de pose du câble.Dans le câble de défaillance de court-circuit à distance et le terminal de sortie du câble auxiliaire, laissez une personne à la télécommande pour éviter les blessures par haute pression.

3La terre de l'instrument est reliée de façon fiable au corps de mise à la terre du site de positionnement.
La tête de mesure (clip noir) est reliée au noyau du câble défectueux et le
l'extrémité de mesure (clip rouge) est connectée au noyau du câble auxiliaire.

4. pont zéro (le bouton haute tension n'est pas zéro).

5. alimentation connectée à AC220V.

6. Augmentez la pression. Allumez l'interrupteur d'alimentation et l'indicateur de puissance s'allume. Lorsque le bouton haute pression est tourné dans le sens antihoraire, la position zéro est activée.

7. Tournez le bouton haute pression dans le sens des aiguilles d'une montre et surveillez le voltmètre et l'ampérimètre jusqu'à ce que l'ampérimètre dépasse 5mA. Si le courant n'est pas stable,la tension peut continuer à augmenter pendant une période de temps pour former un arc stable ou une zone conductrice, stabilisant le courant pendant l'essai.

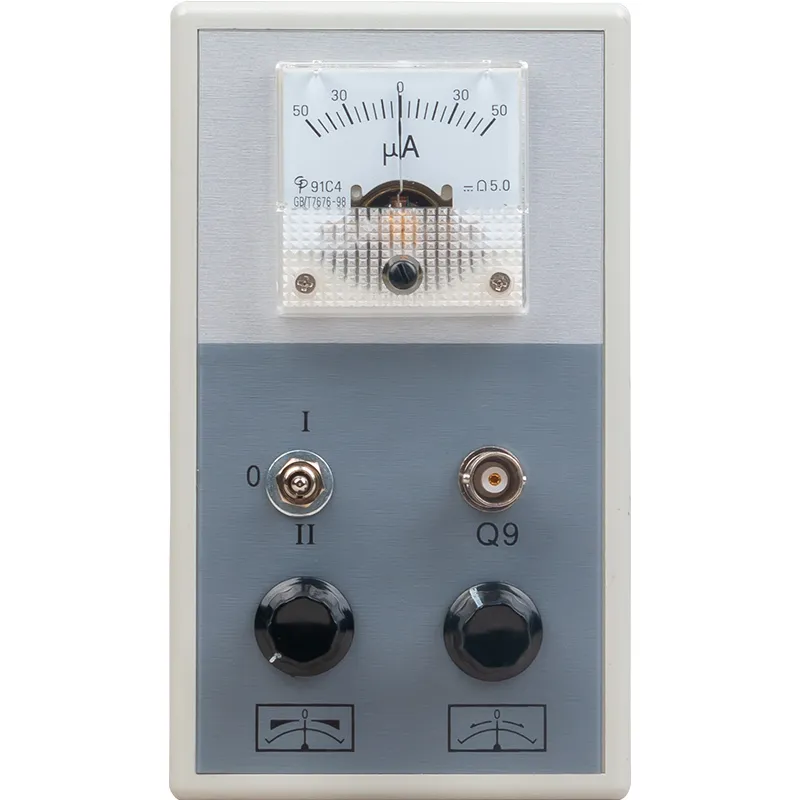

8Retournez le bouton de zoom dans le sens des aiguilles d'une montre pour augmenter la sensibilité progressivement jusqu'à ce que le
le galvanomètre dévie de manière significative mais ne dépasse pas. tournez le cadran pour rendre le galvanomètre zéro. (si le pointeur est à gauche, tournez dans le sens horaire, le pointeur est à droite,et dans le sens inverse des aiguilles d'une montre)Prenez note de la lecture P1 du cadran de la cymbale à ce moment.

9La position d'échange de la pince est mesurée et les étapes (4) à (10) sont répétées pour
obtenir une autre lecture P2, qui devrait avoir P1+P2=1000

10. Calcul. Localisation du point de défaillance X=2×L ×P1‰
Le câble auxiliaire double le nombre de câbles impliqués dans le calcul.

Xhhd523L Factory Supply Step Voltage and Clamp Current Cable Fault Sheath Locator

Q: Êtes-vous une société commerciale ou un fabricant?

R: Nous sommes une usine.
Q: Combien de temps avez-vous pour la livraison?

A: Généralement, il est de 5 à 10 jours si les marchandises sont en stock. ou il est de 15 à 20 jours si les marchandises ne sont pas en stock, c'est selon la quantité.
Q: Vous fournissez des échantillons?

R: Non, nous pourrions offrir l'échantillon gratuitement, mais ne pas payer le coût du fret.
Q: Quelles sont vos conditions de paiement?

R: Paiement <= 1000USD, 100% à l'avance.

Évaluations et avis

Notation globale

5.0

Basé sur 50 avis pour ce fournisseur

Capture d'écran de notation

Voici la répartition de toutes les notes

5 étoiles

100%

4 étoiles

3 étoiles

2 étoiles

1 étoiles

Toutes les critiques

Михаил Соколов

Russian Federation Apr 16.2026

Il est utile. (2)

Полгода в поле с ним таскаюсь — не подводил ни разу. Глубину бьёт точно, частот на все случаи жизни, батарея держит до вечера даже в мороз. Крепкий, как танк, пыль грязь — нипочём. За эти деньги — огонь! Сетевым и подрядчикам советую, не пожалеете.

R*s

United Kingdom Apr 14.2026

Il est utile. (1)

It works great and offers excellent value for money—it accurately pinpoints the fault every time, guys.

Moustapha

Tanzania May 9.2023

Il est utile. (5)

High-quality components ensure a long service life and reduce the frequency of replacements.Supports multiple language interfaces, suitable for international teams.Audible fault point alerts make nighttime operation more convenient.Comprehensive warranty policy provides long-term peace of mind.Wide testing range covers the needs of long-distance cables.
