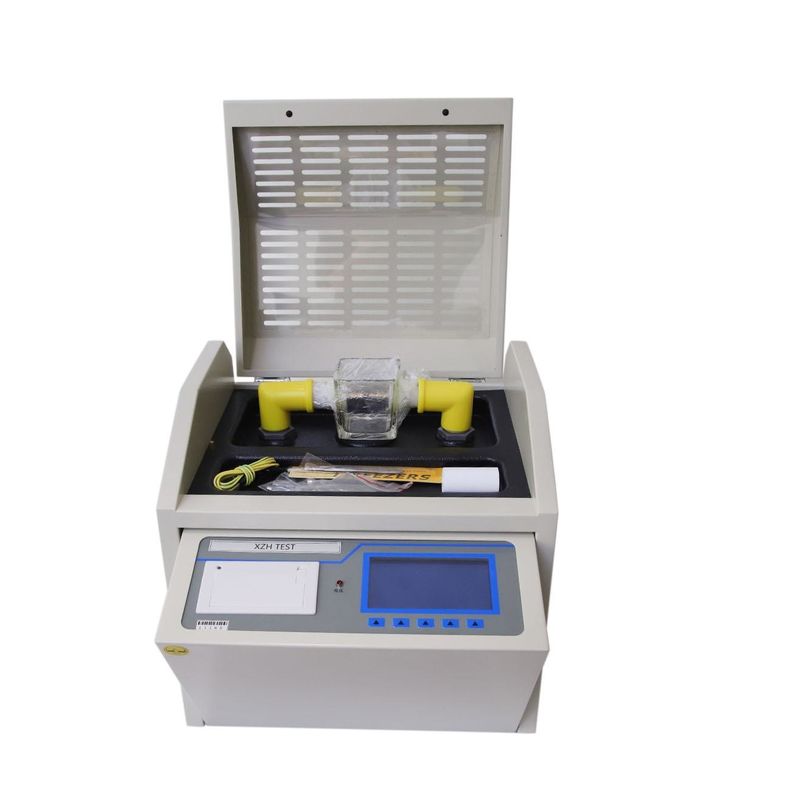

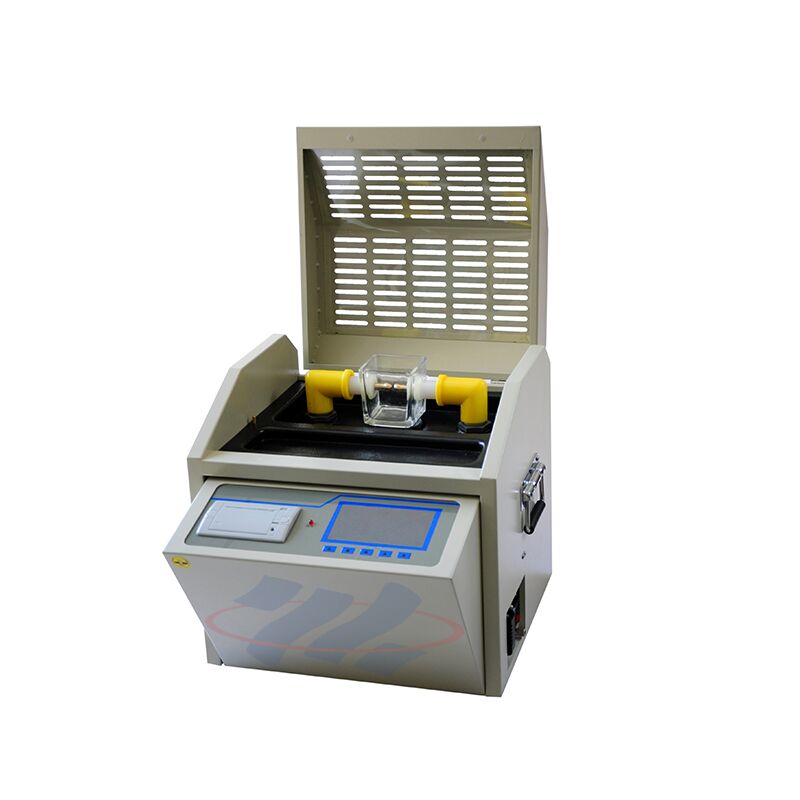

Aperçu du produit
XHYY102 — Testeur de rigidité diélectrique (tension de claquage) de l'huile d'isolation de transformateur
Sortie 0–80 kV • Précision ±3 % • Multi-normes GB507 / IEC156 / DL429
Le XHYY102 est un testeur entièrement automatique de la rigidité diélectrique (tension de claquage / BDV) de l'huile d'isolation de transformateur, développé en stricte conformité avec la norme nationale GB507-1986, GB507-2002, la norme industrielle DL/T846.7-2004 et la norme internationale IEC156. Cet instrument de haute précision contrôlé par microcontrôleur mesure la tension de claquage diélectrique des huiles isolantes utilisées dans les transformateurs, les disjoncteurs et autres équipements électriques remplis d'huile. Disponible en configurations à une, trois et plusieurs coupelles pour répondre aux divers besoins de tests en laboratoire et sur le terrain. L'instrument est doté d'une conception unique d'échantillonnage côté haute tension qui achemine la valeur de test directement vers le convertisseur A/N, éliminant ainsi les erreurs de circuit analogique pour une précision de mesure supérieure.
Caractéristiques principales
Contrôle par microcontrôleur de grande capacité : Le microcontrôleur de qualité industrielle avec circuit de surveillance à large plage assure un fonctionnement stable et fiable et empêche les plantages système pendant les sessions de test prolongées.
Fonctionnement multi-normes : Préprogrammé avec les méthodes de test GB507-1986, GB507-2002, DL/T429 et IEC156, plus un mode utilisateur personnalisable, s'adaptant aux diverses exigences réglementaires des différents marchés.
Coupelle d'huile en verre moulé en une seule étape : La coupelle d'huile en verre spéciale fabriquée par moulage en une seule étape élimine les fuites d'huile, la contamination de surface et les phénomènes d'interférence qui affectent la reproductibilité des mesures.
Échantillonnage direct côté haute tension : La conception unique d'échantillonnage côté HV achemine la valeur de test directement vers le convertisseur A/N, en contournant les circuits de conditionnement du signal analogique pour éliminer les erreurs de conversion intermédiaires.
Paramètres de test entièrement réglables : La vitesse d'élévation de la tension (0,5–5 kV/s), le temps de maintien (jusqu'à 15 min), l'intervalle d'amplification (jusqu'à 5 min) et la fréquence d'amplification (1–9 cycles) sont tous réglables indépendamment.
Protections de sécurité complètes : Protection intégrée contre les surintensités, les surtensions et les courts-circuits avec une forte compatibilité électromagnétique assure la sécurité de l'opérateur et la fiabilité de l'instrument.
Affichage LCD avec indication complète de l'état : L'écran LCD clair affiche la date, l'heure, les paramètres de fonctionnement, les résultats des tests en temps réel et les invites de menu étape par étape. Les voyants d'état indiquent la phase opérationnelle actuelle.
Conception portable et robuste : Structure compacte (465×385×425 mm) avec imprimante thermique intégrée, capteur de température et d'humidité, et compartiment d'accès facile pour la coupelle d'huile pour une utilisation intérieure et extérieure pratique.
Spécifications techniques
| Paramètre |
Spécification |
| Tension de sortie |
0 – 80 kV |
| Taux de distorsion de la tension |
<3% |
| Vitesse d'élévation de la tension |
0,5 – 5 kV/s (réglable) |
| Temps de maintien |
15 min (réglable) |
| Intervalle d'amplification |
5 min (réglable) |
| Fréquence d'amplification |
1 – 9 cycles (sélectionnable) |
| Capacité du booster |
1,5 kVA |
| Précision de mesure |
±3% |
| Tension d'alimentation |
AC 220V ±10%, 50Hz ±1Hz |
| Consommation électrique |
200 W |
| Température de fonctionnement |
0°C à 45°C |
| Humidité de fonctionnement |
<75% HR |
| Dimensions |
465 × 385 × 425 mm |
| Normes de test |
GB507-1986, GB507-2002, DL/T429, IEC156, Personnalisé |
| Configurations |
Simple coupelle, Trois coupelles, Multi-coupelles (en option) |
Composants du panneau et d'exploitation
Disposition du panneau de l'instrument
Écran LCD • Touches de fonction • Imprimante • Compartiment de coupelle d'huile • Capteurs
Le XHYY102 présente une disposition intuitive du panneau avant : l'écran LCD affiche tous les paramètres et résultats de test en temps réel ; des touches de fonction dédiées permettent une sélection rapide des paramètres ; une imprimante thermique intégrée produit des rapports imprimés immédiats ; le compartiment de la coupelle d'huile avec couvercle à interrupteur à pression offre un accès sûr et facile ; des capteurs de température et d'humidité intégrés enregistrent automatiquement les conditions ambiantes. Une borne de mise à la terre fiable et une entrée d'alimentation AC avec interrupteur complètent la conception robuste prête pour le terrain.
Flux de travail de test
Préparer l'échantillon d'huile et la coupelle d'huileNettoyez soigneusement la coupelle d'huile en verre spéciale et remplissez-la avec l'échantillon d'huile de transformateur à tester. Placez la coupelle d'huile dans le compartiment de test et fermez solidement le couvercle.
Sélectionner la norme de testChoisissez la norme de test appropriée dans le menu — GB507-1986, GB507-2002, DL/T429, IEC156 ou Personnalisé — en fonction des exigences réglementaires et des spécifications du transformateur.
Configurer les paramètres de testRéglez la vitesse d'élévation de la tension (0,5–5 kV/s), le temps de maintien, l'intervalle d'amplification et le nombre de cycles de test (1–9) via les touches de fonction conformément au protocole de test.
Exécuter le test de tension de claquageAppuyez sur Démarrer pour lancer la séquence de test entièrement automatique. L'instrument applique une tension linéairement croissante à l'échantillon d'huile jusqu'à ce que le claquage diélectrique se produise. La tension de claquage est capturée directement côté HV par le convertisseur A/N.
Examiner, imprimer et archiver les résultatsL'écran LCD affiche la tension de claquage pour chaque cycle de test ainsi que la moyenne calculée. Imprimez le rapport de test via l'imprimante thermique intégrée et enregistrez les données de température et d'humidité ambiantes pour la documentation.
Applications
•Maintenance des transformateurs de puissance : Tests de routine de la rigidité diélectrique de l'huile isolante dans les transformateurs de puissance dans les sous-stations et les installations de transmission pour évaluer l'état de l'huile et prédire les besoins de maintenance.
•Fabrication et contrôle qualité des transformateurs : Inspection de l'huile entrante et vérification de la qualité de la rigidité diélectrique de l'huile isolante sur la chaîne de production, garantissant la conformité aux normes GB et IEC.
•Diagnostic des équipements remplis d'huile : Tests de tension de claquage des huiles isolantes dans les disjoncteurs, les transformateurs de mesure, les traversées et les terminaisons de câbles pour les programmes de maintenance basés sur l'état.
•Laboratoires d'essais indépendants : Analyse normalisée de la rigidité diélectrique de l'huile pour les services d'essais et de certification tiers, avec prise en charge multi-normes pour les spécifications nationales et internationales.
Questions fréquemment posées
Q1 : Qu'est-ce que le test de tension de claquage diélectrique (BDV) et pourquoi est-il important ?
Le test de tension de claquage diélectrique (BDV) mesure la tension à laquelle l'huile isolante perd ses propriétés isolantes et permet au courant électrique de passer. L'huile isolante des transformateurs sert à la fois d'isolant électrique et de moyen de refroidissement. À mesure que l'huile vieillit ou est contaminée par l'humidité, les particules ou les gaz dissous, sa rigidité diélectrique diminue. Des tests BDV réguliers sont une pratique de maintenance préventive essentielle qui aide à détecter la dégradation de l'huile avant qu'elle n'entraîne une défaillance de l'isolation du transformateur, permettant un remplacement ou une remise en état planifié de l'huile plutôt que des réparations d'urgence.
Q2 : Quelles normes de test le XHYY102 prend-il en charge ?
Le XHYY102 est préprogrammé avec quatre méthodes de test standard : GB507-1986 et GB507-2002 (normes nationales chinoises pour la rigidité diélectrique de l'huile isolante), DL/T429 (norme de l'industrie de l'énergie électrique chinoise) et IEC156 (norme internationale pour la tension de claquage de l'huile isolante). Un cinquième mode personnalisable permet aux utilisateurs de définir leurs propres paramètres de test. Cette capacité multi-normes rend l'instrument adapté aux exigences de test nationales chinoises et aux applications internationales.
Q3 : Quel est l'avantage de l'échantillonnage direct côté haute tension ?
Les testeurs BDV d'huile conventionnels mesurent la tension de claquage du côté basse tension du transformateur élévateur et calculent la valeur haute tension par une conversion de rapport, introduisant des erreurs dues aux inexactitudes du rapport du transformateur et au conditionnement du signal analogique. La conception unique d'échantillonnage côté haute tension du XHYY102 mesure la tension de test directement à la sortie, l'acheminant directement vers le convertisseur A/N. Cela élimine toutes les erreurs de conversion analogique intermédiaires, résultant en une précision globale plus précise et répétable de ±3 %.
Q4 : Quelles configurations sont disponibles et laquelle devrais-je choisir ?
La série XHYY102 est disponible en configurations à une, trois et plusieurs coupelles. Les modèles à coupelle unique sont idéaux pour les tests occasionnels ou le service sur le terrain où la portabilité et le coût sont prioritaires. Les modèles à trois coupelles augmentent le débit en permettant des tests séquentiels de plusieurs échantillons d'huile sans ouvrir le compartiment entre les tests, ce qui convient à une utilisation régulière en laboratoire. Les configurations multi-coupelles maximisent la productivité pour les tests à haut volume tels que le contrôle qualité de la fabrication de transformateurs et les laboratoires d'essais indépendants. Toutes les configurations partagent la même technologie de mesure et la même précision de base.
Q5 : Quels accessoires sont inclus et quel est le processus de commande ?
Chaque XHYY102 est livré en kit complet comprenant l'instrument de test principal, la ou les coupelles d'huile en verre spéciales selon la configuration choisie, le câble d'alimentation, le câble de mise à la terre, le papier d'imprimante thermique et le manuel d'utilisation. Le délai de livraison standard est de 5 à 8 jours ouvrables. La conception portable compacte (465×385×425 mm) est emballée dans un emballage renforcé. XZH TEST fournit une garantie fabricant standard avec une couverture étendue en option. La quantité minimale de commande est de 1 unité avec des conditions de paiement T/T. Des options de marque OEM personnalisées et d'interface multilingue sont disponibles pour les commandes en volume.
