Vue d'ensemble du produit
L'équipement portable XZH TEST est une plate-forme de diagnostic entièrement intégrée et prête à être utilisée sur le terrain pour les réseaux souterrains de câbles électriques jusqu'à 35 kV.Cette solution de qualité professionnelle combine un pré-localisateur TDR de 400 MHz (XHGG502A), un pointeur acoustique-magnétique numérique (XHDD503C), un générateur de surtension haute tension (XHHV535-4TSS) fournissant une énergie de décharge de 2048J,et un testeur complet du chemin du câble multifrequence dans une plate-forme coordonnée couvrant toutes les phases de la gestion des défauts du câble, de l'essai de l'isolation à la pré-localisation en passant par le traçage du chemin.Conçu pour les équipes de services publics, les entrepreneurs en électricité et les équipes de maintenance industrielle,il offre une précision et une fiabilité de niveau professionnel dans des conditions de terrain difficiles.
Configuration du système
| Nom du produit |
Modèle |
Capacité clé |
| Générateur de surtension haute tension |
Le numéro de référence est le numéro XHHV535-4TS |
0°32 kV, énergie de décharge 2048J, sortie CC/cycle unique/cycle unique, courant de combustion 60mA |
| Localisateur de défaut de câble TDR |
Le numéro de référence est le numéro de référence. |
Prélèvement à 1 ‰ 400 MHz, portée ≥ 120 km, impulsion LV + impulsion + impulsion multiple ARC |
| Indicateur de défaut de câble |
Le code XHDD503C |
Synchronisation numérique acoustique-magnétique, précision de 0,1 m, écran IP65, TFT de 5 pouces |
| Testeur complet de la trajectoire des câbles |
507C |
Émetteur à 4 fréquences (815 Hz 83 kHz), 10 W, profondeur de détection ≥ 10 m |
Composants du système

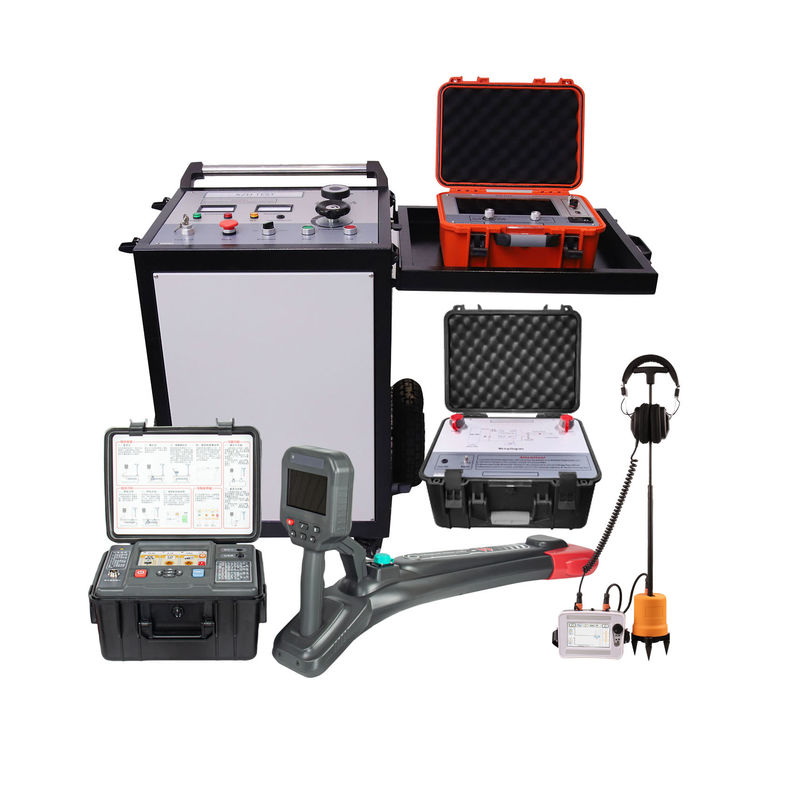

1. XHHV535-4TS générateur de surtension haute tension
2048J Énergie de décharge • Trois gammes de tension • Protection automatique de sécurité
Le générateur d'impulsion du système de localisation des défauts, conçu pour créer des surtensions de haute tension contrôlées qui induisent un flashover aux points de défaillance du câble.Il est équipé de trois gammes de tension commutables (08 kV / 016 kV / 032 kV) avec des condensateurs intégrés correspondants (64 μF / 16 μF / 4 μF) fournissant jusqu'à 2048J d'énergie de déchargeLes modes de sortie comprennent le courant continu, l'impulsion simple et le cycle automatique avec une fréquence d'impulsion d'environ 6 secondes.et décharge automatique unique du condensateur interne en état d'arrêt. Prend en charge le test de tension DC jusqu'à 35 kV avec indication de tension et de courant en temps réel.
- Voltage de sortie:0 ̊8 kV / 0 ̊16 kV / 0 ̊32 kV (commuté)
- Énergie de décharge:2048J (64 μF / 16 μF / 4 μF)
- Les modes de sortie:DC, cycle unique (auto ~ 6s, manuel)
- Puissance d'impact:Pour les appareils électroniques
- Courant de combustion:Jusqu'à 60 mA @ 32 kV
- Test de résistance à courant continu:Indication de la tension de 035 kV, 020A
- ProtégerSurtension, sur courant, surchauffe; décharge automatique
- Rating de protection:Pour la protection contre la corrosion
- Les dimensions:Pour les appareils à commande numérique, le nombre de pièces à commande numérique doit être déterminé en tenant compte de l'étendue de la commande numérique.
- Poids:≤ 120 kg
2. XHGG502A TDR Localisateur de défaut de câble
Prélèvement à 400 MHz • portée de 120 km • technologie ARC multi-impulse
Réflectomètre avancé de domaine temporel utilisant les principes de réflexion des ondes de voyage pour une pré-localisation rapide et précise de tous les types de défauts d'isolation principale des câbles.Caractéristiques de fréquence d'échantillonnage adaptative de 1 ‰ 400 MHz avec sortie d'impulsion unipolaire de 300 V, atteignant une résolution minimale de 0,07 m sur une portée de mesure supérieure à 120 km.les méthodes d'essai ARC à impulsions multiples pour une couverture complète des défautsDix gammes de mesures sélectionnables allant de 100 m à 100 km avec correspondance automatique d'impédance et déclenchement continu assurent une acquisition optimale du signal pour chaque type et longueur de câble.
- Taux d'échantillonnage:1 ‰ 400 MHz
- Portée de la mesure:≥ 120 km
- Résolution minimale:00,07 m
- Erreur de mesure:≤ ± 0,5% × L + 1 m)
- Amplitude de l' impulsion:300 V (unipolaire)
- Largeur d'impulsion:0.15 ∼ 10 μS (8 réglages)
- Les méthodes d'essai:L'impulsion LV, le courant/tension d'impulsion, l'impulsion multiple ARC
- Gain de signal:0·100%, réglable
- Déclencheur:Automatique en continu
- Température de fonctionnement:-25°C à +65°C
3. XHDD503C
0.1 m de précision • IP65 étanche • Synchronisation acoustique magnétique intelligente
Instrument professionnel de détection des défauts de câble utilisant une méthode intelligente de différence de temps acoustique-magnétique pour l'emplacement précis du point de défaut.Réduction du bruitL'affichage TFT ultra-brillant en couleur (800×480) utilise un langage graphique pour un fonctionnement intuitif.Avec gain de 120 dB (entièrement automatique ou manuel)Avec des écouteurs antibruit militaires de 600 Ω, le pointeur offre une identification de défaut fiable même dans les environnements acoustiques les plus difficiles.
- Précision de positionnement:0.1 m (point fixe et trajectoire)
- Affichage:TFT de 5 pouces, 800×480 couleurs réelles
- Les modes de fonctionnement:Standard, amélioré, réduction du bruit, personnalisé
- Le gain:120 dB, entièrement automatique + manuel
- Plage de fréquence:100 ∼ 1600 Hz
- Dimension dynamique:0-112 dB (16 niveaux)
- Énergie électrique:Piles au lithium 4×18650 > 8 heures
- Niveau d'étanchéité:Pour la protection contre la corrosion
- Poids:L'hôte est de 0,6 kg, le capteur de 1,4 kg.
4. XHGX507C ¢ Testeur complet de la trajectoire des câbles
Traçage de 4 fréquences • Détection de profondeur de 10 m • Identification de la tension et du câble
Système émetteur-récepteur à fréquences multiples pour le traçage des itinéraires des câbles souterrains, la mesure de la profondeur et l'identification des câbles.33 kHz, 83 kHz) jusqu'à 150 Vpp avec une puissance de 10 W sur quatre niveaux de sortie. Prend en charge la connexion directe, la pince d'accouplement (Φ150 mm) et les méthodes d'accouplement par induction.l'identification, et les modes de tension pas à pas, affichant la profondeur, le courant et la force du signal pour une cartographie fiable de la route du câble.Cable de sortie HV blindé nominal de 5 mm2 à 50 kV CC (10 m) et ensemble de câbles de terre à trois colonnes de 16 mm2.
- Fréquences de sortie:815 Hz, 8 kHz, 33 kHz et 83 kHz
- Puissance de sortie:10W, 4 niveaux (faible/moyen/haut/plein)
- Voltage de sortie:150 Vpp
- Profondeur de détection:≥ 10 m
- Mode du récepteur:Traçage, identification, tension à pas
- Le câble de sortie HV:2.5 mm2, 50 kV de courant continu nominal, protégé, 10 m
- Le câble de terre:3 colonnes, 16 mm2 principale, 10 m avec bobine
Flux de travail des tests sur le terrain
- Test d'isolation des câbles et évaluation des défautsEffectuer une mesure initiale de la résistance d'isolation pour confirmer la présence d'un défaut et caractériser le type de défaut (résistance élevée/faible, circuit ouvert/courtoir). Sélectionner la plage de tension appropriée sur XHHV535-4TS.
- La valeur de l'indicateur de défaut doit être supérieure ou égale à la valeur de l'indicateur de défaut.Connectez le localisateur TDR de 400 MHz. Pour les défauts de faible résistance, utilisez la méthode LV d'impulsion; pour les défauts de haute résistance / flashover, déployez le courant d'impulsion, la tension d'impulsion,ou impulsion multiple ARC pour mesurer la distance de défaut approximative jusqu'à 120 km.
- Traçage des lignes de câble (507C)Tracez la trajectoire exacte du câble à l'aide du système émetteur-récepteur multifrequence, mesurez la profondeur d'enfouissement (jusqu'à 10 m), identifiez positivement le câble cible et marquez la route sur la surface du sol.
- Génération d'impulsions de surtension (XHHV535-4TS)Appliquer des surtensions périodiques de haute tension (jusqu'à 32 kV, 2048J) en mode cycle automatique (intervalle d'environ 6 secondes) au câble défectueux, créant des signaux acoustiques et électromagnétiques détectables au point de défaillance.
- Indication précise (XHDD503C)Marchez sur le câble marqué avec le pointeur acoustique magnétique.Surveiller l'affichage de la différence de temps: le point où le retard de temps acoustique-magnétique s'approche de zéro est directement au-dessus de la faille avec 0.1 m de précision.
- Réparation de câbles et vérification après réparationExcaver précisément au point marqué, réparer le câble et utiliser la fonction d'essai de résistance au courant continu XHHV535-4TS (0?? 35 kV) pour vérifier le rétablissement et confirmer l'intégrité opérationnelle.
Applications
• les personnes âgéesRéseaux de distribution urbains:L'emplacement des défauts sur les câbles de distribution de moyenne et basse tension jusqu'à 35 kV dans les environnements urbains ¥ 0,1 m précision de localisation minimise les fouilles routières et les perturbations du trafic.
• les personnes âgéesLes installations industrielles et commerciales:Diagnostics sur les câbles de distribution d'électricité d'usine qui circulent sous des sols en béton, des cours pavées et des fondations de bâtiments où l'accès est limité et la précision est critique.
• les personnes âgéesEntreprises d'électricité et de services:Maintenance préventive de routine, intervention en cas de panne d'urgence et tests de mise en service après installation pour les réseaux de câbles souterrains de toutes tailles.
• les personnes âgéesMines et industrie lourde:Une conception robuste et adaptée au terrain (composants IP54/IP65) résiste à des environnements difficiles pour un diagnostic fiable des câbles dans les mines, le pétrole et le gaz et les sites de fabrication lourds.
Questions fréquemment posées
Q1: Qu'est-ce qui est inclus dans cet ensemble de détecteurs de défauts de câbles portables?
L'ensemble complet comprend quatre instruments de base: le générateur de surtension haute tension XHHV535-4TS (0 ̊32 kV, 2048J), le localisateur de défauts de câble TDR XHGG502A (400 MHz, portée 120 km),Indicateur de défaut de câble XHDD503C (0.1 m de précision, IP65), et un testeur complet de la trajectoire du câble 507C (émetteur à 4 fréquences + récepteur).Ensemble de câbles de mise à la terre à trois colonnes (10 m), pince d'accouplement (Φ150 mm) et tous les accessoires nécessaires emballés dans des boîtiers en bois renforcé.
Q2: Comment fonctionne la commutation de tension à 3 niveaux sur le générateur de surtension?
Le XHHV535-4TS dispose de trois gammes de tension commutables manuellement 0 8 kV (64 μF condensateur), 0 16 kV (16 μF), et 0 32 kV (4 μF) chacun optimisé pour différentes longueurs de câble et types de défaut.Les combinaisons de tension plus basse et de capacité plus élevée fournissent plus d'énergie pour les longs câbles; des réglages de tension/capacité plus élevés permettent des temps de montée plus rapides pour les défauts difficiles de haute résistance.La fonction de combustion fournit jusqu'à 60 mA à 32 kV pour le conditionnement des défauts de haute résistance avant l'essai.
Q3: En quoi le localisateur TDR XHGG502A diffère-t-il des localisateurs de défauts de base?
Le XHGG502A fonctionne à des fréquences d'échantillonnage allant jusqu'à 400 MHz avec sélection de fréquence adaptative (1 ‰ 400 MHz) et prend en charge quatre méthodes d'essai distinctes: impulsion basse tension (TDR), courant d'impulsion, tension d'impulsion,et ARC à impulsions multiplesLe mode ARC à impulsions multiples capture plusieurs ensembles de formes d'onde par impulsion HV unique, éliminant ainsi le réglage du temps de retard et simplifiant considérablement l'analyse des défauts de haute résistance et de pénétration d'eau.Avec une amplitude d'impulsion de 300 V et 0Avec une résolution minimale de 0,07 m sur une portée de 120 km, il offre une précision de laboratoire dans un instrument prêt pour le terrain.
Q4: Le système peut-il fonctionner dans des environnements de terrain humides ou poussiéreux?
Le pointeur XHDD503C est classé IP65 étanche avec une sonde intelligente entièrement numérique et une fonction de silencieux automatique.Le générateur de surtension XHHV535-4TS est équipé d'une protection IP54 avec des verrous de sécurité complets, y compris une protection contre le démarrage nulTous les composants fonctionnent de manière fiable de -25°C à +65°C avec une humidité relative allant jusqu'à 90%.Les écouteurs antibruit 600 Ω de qualité militaire du pointeur maintiennent la concentration de l'opérateur même dans des environnements bruyants.
Q5: Quelles sont les conditions d'achat, la livraison et le support?
Le délai de livraison standard est de 8 à 10 jours ouvrables après confirmation de la commande.Chaque composant est emballé individuellement dans des boîtiers en bois renforcés de qualité d'exportation avec un rembourrage en mousse interne pour un transport international sans dommages. XZH TEST fournit une garantie standard du fabricant avec une couverture étendue en option. La quantité minimale de commande est de 1 unité avec des conditions de paiement T/T. La capacité d'approvisionnement annuelle est de 1 000 ensembles,assurer la disponibilité pour les achats individuels d'évaluation et les programmes de déploiement de services publics à grande échelle.
