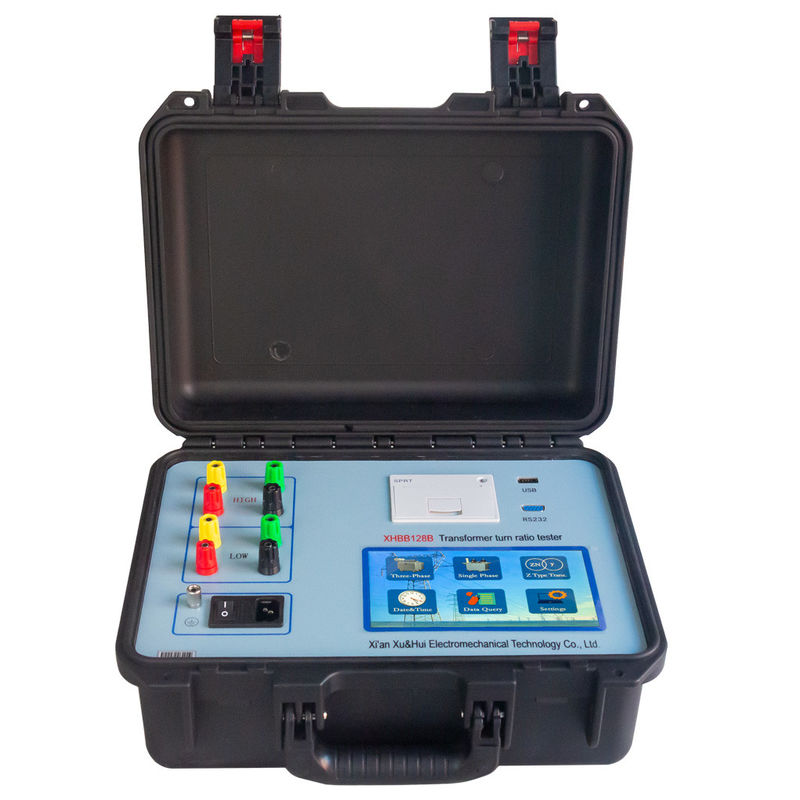

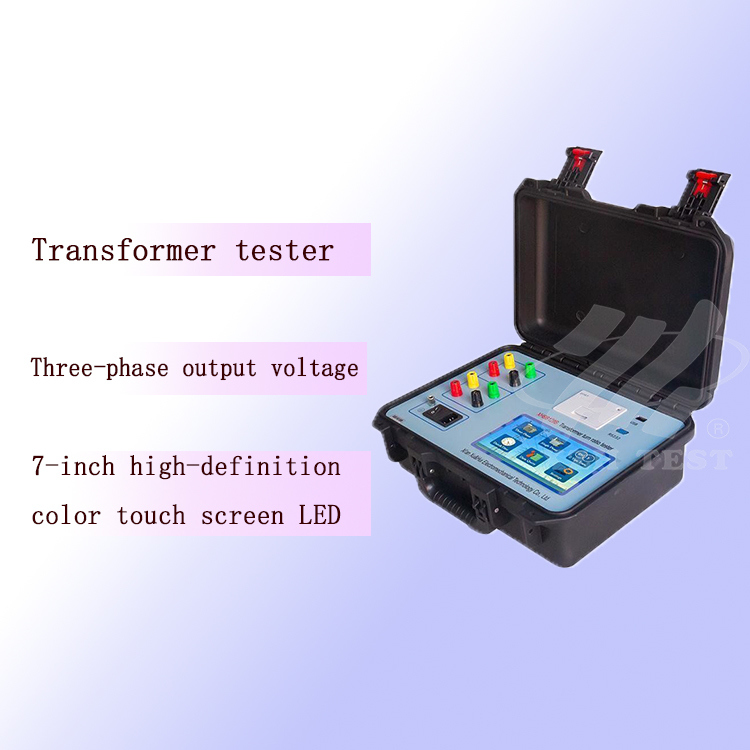

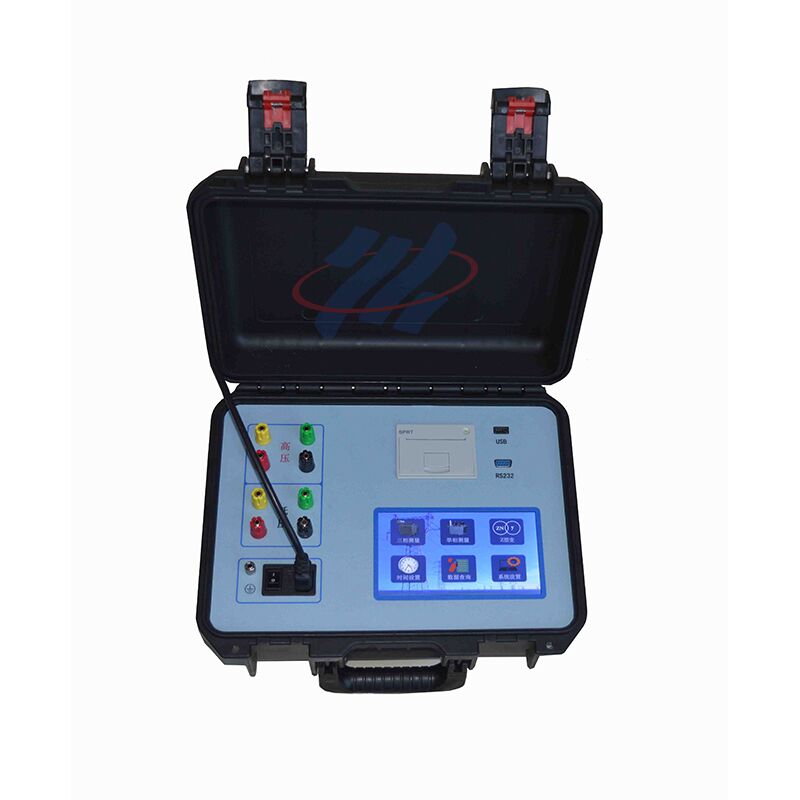

0.9-10000 Testeur du rapport de rotation du transformateur à trois phases XHBB128B

XHBB128B. PourTesteur du rapport de rotation du transformateur

Définition

Dans le processus de production des transformateurs de puissance semi-finis et finis,avant la mise en service du transformateur nouvellement installé et conformément aux règlements d'essai préventif du ministère de l'Énergie électrique, il est nécessaire de tester le rapport de virage ou le rapport de tension du transformateur de fonctionnement, et le rapport de virage du transformateur peut être vérifié.si le transformateur est court-circuité entre les toursLa lecture du pont de ratio traditionnel n'est pas intuitive et la conversion ne peut être effectuée que phase par phase.Ce testeur de rapport de transformation surmonte les lacunes des tests traditionnels de pont de rapport de transformation. Il est facile et intuitif à utiliser. Il adopte une alimentation par onduleur de précision en trois phases, qui a un test rapide et une grande précision.

Paramètre technique

Caractéristiques

1L'instrument utilise une alimentation par onduleur de précision triphasée au lieu d'une alimentation par réseau monophasée comme tension de mesure.qui élimine l'influence harmonique de la tension du réseau pendant la mesure et rend la mesure plus préciseLorsque la source d'alimentation de travail est un générateur, il n'y a aucune influence.

2L'utilisation d'une tension de sortie en trois phases améliore la vitesse d'essai, permet de mesurer l'angle entre les phases et d'identifier automatiquement le groupe de câblage du transformateur 0-11.

3Il est adapté à une grande variété de transformateurs, particulièrement adapté pour la mesure des transformateurs de type Z, des transformateurs rectificateurs, des transformateurs de mise à la terre, des transformateurs de fours électriques,transformateurs à phase de changement, transformateurs d'équilibre et autres transformateurs, avec les paramètres de mesure les plus complets.

4- Utilisation d'une alimentation électrique à inverseur triphasé de précision, avec protection contre la connexion inverse haute et basse tension, protection contre le court-circuit du transformateur, protection contre les pannes du commutateur,protection contre le court-circuit complet de sortie, et augmenter la stabilité de l'instrument.

5Après avoir entré les paramètres nommés, il peut mesurer automatiquement le rapport de transformateur, la valeur d'erreur et la position du robinet du changeur de robinet.la position exacte du changeur de robinet du transformateur peut également être mesurée avec précision- Un interrupteur capable de mesurer 99 positions.

6Utilisant un écran LCD couleur haute définition de 7 pouces, affichage modulaire, chaque étape d'opération a des instructions en chinois, aucun manuel n'est nécessaire,et le fonctionnement de l'instrument peut être complété uniquement en regardant les instructions LCD.

7L'instrument dispose non seulement d'une sortie d'impression, d'une interface disque U, mais également d'une interface RS232, ce qui est pratique pour le bureau sans papier.

8Il adopte une boîte en plastique d'ingénierie multifonctionnelle qui résiste au froid et à la température, est scellée et imperméable à l'eau, et est anti-chute et anti-vibration, ce qui est pratique pour les tests sur le terrain.

Épreuve sur place
