🎯 Application Cible : Spécialement conçu pour les ingénieurs de protection des transformateurs et les équipes de fiabilité du réseau qui gèrent la mise en service des sous-stations et la ré-alimentation après maintenance. Contrairement aux équipements de test à usage général, le XHXC105 se concentre sur la prévention des défaillances en cascade dues à l'enclenchement sympathique, aux mauvais fonctionnements des relais de protection et aux perturbations de la tension du réseau causées par le magnétisme résiduel du noyau — protégeant non seulement les transformateurs individuels mais aussi la stabilité des réseaux électriques interconnectés.
⚠️ Risques de Magnétisme Résiduel Après Tests CC : Sans désaimantation adéquate avant la ré-alimentation, le magnétisme résiduel du noyau peut entraîner : (1) des mauvais fonctionnements des relais de protection et des échecs de mise en service des transformateurs ; (2) des déclenchements par enclenchement sympathique de transformateurs adjacents en service dans plusieurs sous-stations, provoquant des pannes généralisées ; (3) des courants d'enclenchement d'excitation endommageant les transformateurs et les disjoncteurs ; (4) une pollution harmonique dégradant la qualité de l'énergie du réseau ; (5) une saturation des TC réduisant la précision des mesures et la fiabilité des relais.

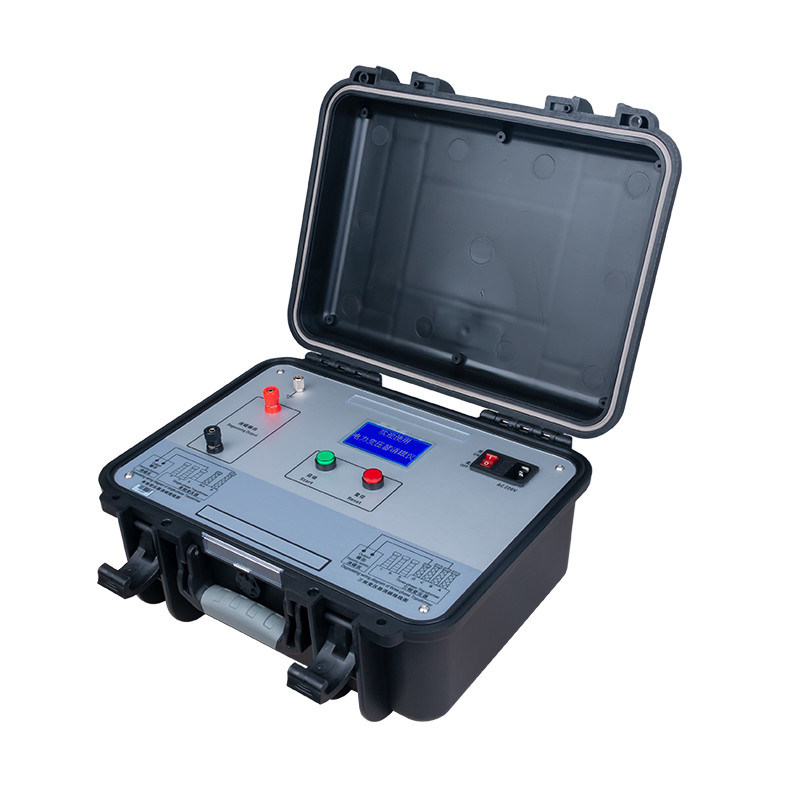

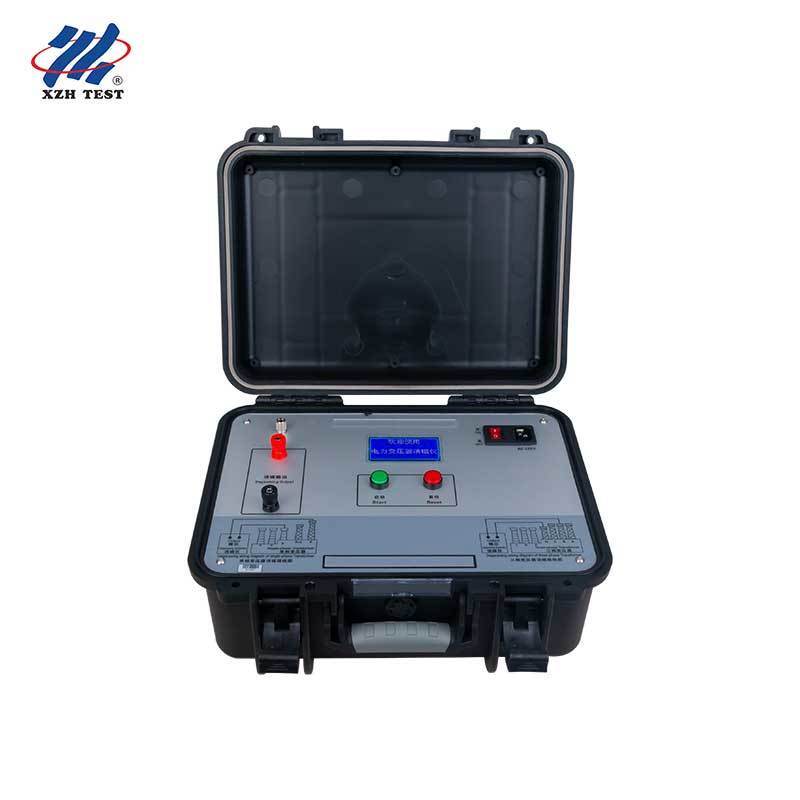

Instrument Portable de Désaimantation de Transformateur XHXC105
L'instrument de désaimantation de transformateur XHXC105 est un appareil spécialisé conçu pour éliminer les risques de magnétisme résiduel qui subsistent dans les noyaux de transformateur après les tests de résistance CC, les mesures de rapport de tension et d'autres procédures de diagnostic. Il joue un rôle essentiel dans la protection des transformateurs de puissance contre l'impact des courants d'enclenchement d'excitation et assure une mise en service sûre et fiable des transformateurs à partir de 35 kV — en particulier les unités de grande capacité à des niveaux de tension de 330 kV et plus.
Basé sur une technologie brevetée d'atténuation par conversion de fréquence CC, le XHXC105 introduit un mode de désaimantation automatique en plus du fonctionnement manuel, éliminant les interventions répétitives de l'utilisateur. Le module LCD agrandi affiche des informations opérationnelles plus riches, y compris le courant de désaimantation en temps réel, l'état du mode et le pourcentage d'avancement. Une interface raffinée à deux boutons — rouge pour la sélection et la réinitialisation, vert pour la confirmation et le démarrage — simplifie l'opération sur le terrain. Le temps de cycle de désaimantation a été réduit de 30 minutes à moins de 4 minutes, avec une efficacité en un seul passage dépassant 90%.
Caractéristiques Principales
Atténuation par Conversion de Fréquence CC Brevetée : Une technologie propriétaire réduit progressivement l'amplitude du courant tout en alternant la polarité, rétrécissant ainsi la boucle d'hystérésis et neutralisant les pôles magnétiques résiduels pour une démagnétisation complète.
Désaimantation par Phase B Uniquement pour Trois Phases : Une seule connexion à la traversée de phase B permet une démagnétisation complète des trois phases — réduisant considérablement le temps d'installation sur site et éliminant le besoin de multiples reconnexions lors de la mise en service du transformateur.
Double Mode de Fonctionnement : Le mode automatique applique séquentiellement des niveaux de courant de 5A, 1A, 200mA et 5mA sans aucune intervention de l'utilisateur. Le mode manuel permet la sélection individuelle des niveaux de courant pour une désaimantation ciblée en fonction de la sévérité du magnétisme résiduel.
Acquisition de Données AD 16 bits : La conversion analogique-numérique haute résolution avec jugement automatique de stabilisation du courant assure un contrôle précis du courant de désaimantation et des résultats reproductibles dans diverses conditions de terrain.
Temps de Cycle Inférieur à 4 Minutes : La désaimantation en un seul passage s'achève en moins de 4 minutes (manuel) ou 9 minutes (cycle complet automatique) — une amélioration spectaculaire par rapport aux cycles de 30 minutes des instruments de génération précédente, permettant des plannings de mise en service multi-transformateurs efficaces.

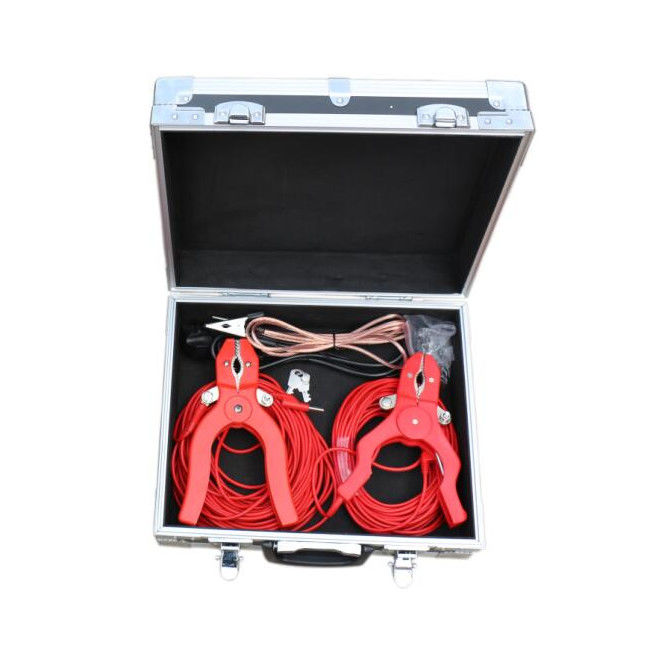

Compatibilité avec les Câbles de Test de Résistance CC : Réutilise directement les câbles de courant des tests de résistance d'enroulement CC, simplifiant la transition des tests de diagnostic à la désaimantation sans changement de câble.
Conception Compacte pour le Terrain : Pesant seulement 5 kg (hors câbles de test), le XHXC105 est spécialement conçu pour le déploiement mobile sur les sites de sous-stations avec un minimum d'effort d'installation.
Spécifications Techniques
| Courant de Désaimantation |
5A, 1A, 200mA, 5mA (Personnalisable) |
| Mode de Désaimantation |
Manuel / Automatique |
| Temps de Désaimantation |
Manuel : 3 min/cycle | Automatique : 9 min/cycle |
| Efficacité de Désaimantation |
>90% par passage unique |
| Progression de la Désaimantation |
Affichage en temps réel de 0 à 100% |
| Alimentation de Travail |
220V CA ±10%, 50Hz ±1Hz |
| Calibre du Fusible |
8A (220V CA) |
| Température Ambiante |
-25℃ à 50℃ |
| Humidité Ambiante |
≤90% |
| Poids |
5 kg (Hors Câbles de Test) |
| Affichage |
LCD avec Courant, Mode et Progression en Temps Réel |
| Transformateurs Applicables |
35kV et Plus ; Optimisé pour les Unités de Grande Capacité 330kV+ |
Principe de Fonctionnement
L'instrument utilise l'atténuation par conversion de fréquence CC : (1) un courant de désaimantation CC est appliqué ; (2) l'amplitude du courant diminue périodiquement ; (3) la polarité du courant alterne périodiquement ; (4) la boucle d'hystérésis est progressivement réduite et les pôles magnétiques sont mutuellement annulés pour obtenir une démagnétisation complète.
Guide de Connexion
| Transformateur Monophasé |
Connecter aux bornes A et X |
| Transformateur Triphasé |
Connecter uniquement à la traversée de phase B et au neutre (O) — les trois phases sont désaimantées simultanément |
| Sortie de Désaimantation |
Non polarisée ; les bornes de sortie n'ont pas de distinction positive/négative |
Notes de Sécurité Importantes
Lisez attentivement le manuel d'utilisation et vérifiez le câblage correct avant l'opération.
Assurez-vous que la borne de terre est solidement connectée avant de mettre sous tension.
Ne retirez pas les pinces de test pendant le processus de désaimantation.
En cas de situation anormale, appuyez immédiatement sur le bouton rouge RESET ou éteignez l'interrupteur d'alimentation.
Il s'agit d'un instrument électronique de haute tension de précision — les non-professionnels ne doivent pas le démonter ; manipulez-le avec soin pendant le transport.
Questions Fréquemment Posées
Q1 : Pourquoi la désaimantation est-elle essentielle avant de ré-alimenter un transformateur après des tests CC ?
Les tests de résistance CC laissent intrinsèquement un magnétisme résiduel dans le noyau du transformateur. Sans désaimantation, lorsque le transformateur est ré-alimenté, ce flux résiduel sature le noyau pendant un demi-cycle, générant des courants d'enclenchement d'excitation massifs contenant une forte teneur harmonique. Cela peut entraîner : des mauvais fonctionnements des relais de protection entraînant des échecs de mise en service ; un enclenchement sympathique dans les transformateurs adjacents provoquant des déclenchements en cascade dans plusieurs sous-stations ; des dommages physiques aux enroulements du transformateur et aux disjoncteurs dus à des forces électromagnétiques excessives ; et une instabilité de la tension du réseau affectant les équipements en aval. Le XHXC105 élimine ce risque en supprimant systématiquement le magnétisme résiduel avant la ré-alimentation.
Q2 : Comment fonctionne la désaimantation par phase B uniquement pour les transformateurs triphasés ?
La technologie brevetée d'atténuation par conversion de fréquence CC du XHXC105 permet une démagnétisation complète des trois phases par une seule connexion à la traversée de phase B et au neutre (O). Le couplage du circuit magnétique à l'intérieur du noyau du transformateur propage l'effet de désaimantation à travers les trois phases simultanément, éliminant le besoin de connexions individuelles aux phases A, B et C. Cela réduit le temps d'installation sur site d'environ 70% et minimise le risque d'erreurs de câblage lors des campagnes de mise en service de plusieurs transformateurs.
Q3 : Quand dois-je utiliser le mode automatique par rapport au mode manuel ?
Le mode automatique est recommandé pour la désaimantation standard après test CC lorsque le niveau de magnétisme résiduel est inconnu. Il applique séquentiellement des niveaux de courant de 5A → 1A → 200mA → 5mA sur environ 9 minutes, atteignant une démagnétisation >90% sans intervention de l'utilisateur. Le mode manuel convient lorsque vous connaissez le niveau de courant spécifique nécessaire — par exemple, après un cycle de désaimantation partiel ou lors du ciblage de transformateurs avec un faible magnétisme résiduel connu. Le mode manuel s'achève en environ 3 minutes par niveau de courant sélectionné et permet une réapplication ciblée à des niveaux plus élevés si nécessaire.
Q4 : Quelles sont les exigences d'alimentation et que faire si l'instrument ne s'allume pas ?
Le XHXC105 nécessite une alimentation CA 220V ±10%, 50Hz ±1Hz. Le fusible de 8A dans la prise du panneau arrière assure la protection principale contre les surintensités. Si l'instrument ne s'allume pas : (a) vérifiez si le fusible de 8A a sauté ; (b) vérifiez si la tension d'alimentation est comprise dans la plage de 220V ±10%. Si vous utilisez un générateur, confirmez que la forme d'onde de sortie est une onde sinusoïdale de 50Hz et qu'une phase est mise à la terre comme neutre — c'est le problème d'alimentation le plus courant sur le terrain. Un transformateur d'isolement peut également être connecté en série pour résoudre les problèmes de compatibilité de forme d'onde du générateur.
Q5 : Comment cet instrument s'intègre-t-il dans les flux de travail existants de test de résistance CC ?
Le XHXC105 est conçu pour suivre de manière transparente les tests de résistance d'enroulement CC. Les mêmes câbles de courant utilisés pour la mesure de résistance CC peuvent être directement connectés aux bornes de sortie de désaimantation sans changement de câble, éliminant ainsi le besoin de monter sur le transformateur pour reconnecter les câbles de test. Après avoir terminé les tests de résistance CC sur tous les enroulements, transférez simplement les connecteurs des câbles de test du testeur de résistance vers le XHXC105, sélectionnez le mode de désaimantation approprié et démarrez le cycle. L'ensemble du flux de travail — de la mesure de résistance finale à la désaimantation terminée — prend généralement moins de 15 minutes par transformateur pour une unité triphasée standard.
