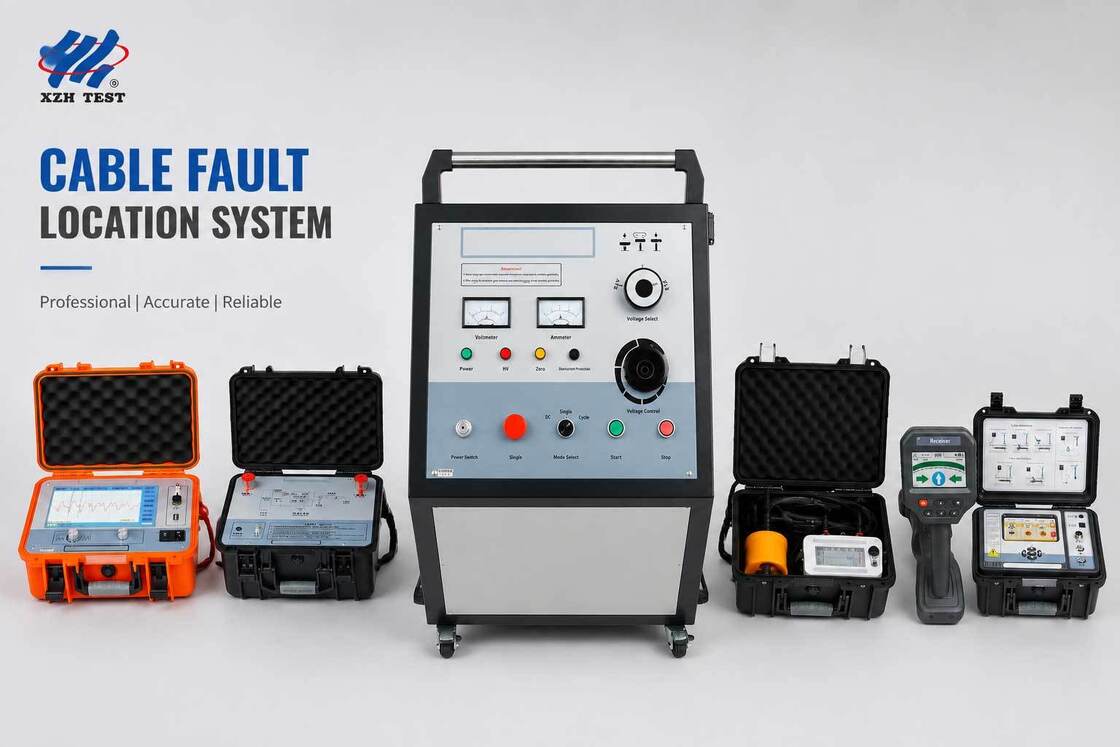

Système de localisation de défaut de câble portable précis

Le système de localisation de défauts de câbles portable et précis XZH TEST est une plateforme de diagnostic entièrement intégrée conçue pour les réseaux de câbles d'alimentation souterrains moyenne et basse tension jusqu'à 35 kV. Combinant un générateur de surtension multi-tension de 2048 J, un pré-localisateur TDR numérique de 400 MHz, un pointeur de haute précision acoustique-magnétique et un testeur complet de chemin de câble multi-fréquences dans une solution de terrain coordonnée, ce système couvre l'ensemble du flux de travail de localisation de défauts — du conditionnement des défauts et de la pré-localisation au pointage au centimètre près et à l'identification de la route du câble. Conçu pour les équipes de terrain des services publics, les entrepreneurs électriciens et les équipes de maintenance industrielle, il offre une précision de niveau professionnel dans un boîtier robuste et transportable, conçu pour les environnements de terrain difficiles, de -25 °C à +65 °C.

1. XHHV535-4TS — Générateur de surtension haute tension 2048 J

Source d'énergie d'impulsion et conditionnement de défaut

Le cœur du système. Fournit jusqu'à 2048 Joules d'énergie de surtension avec trois niveaux de tension commutables (8 kV / 16 kV / 32 kV) pour un contrôle précis de l'énergie sur différentes tensions nominales de câble. Fournit les impulsions à haute énergie requises pour la pré-localisation des défauts par réflexion d'arc et le pointage acoustique-magnétique. Comprend un courant de brûlage continu de 60 mA pour le conditionnement des défauts, un verrouillage de protection à démarrage nul, une décharge de condensateur interne automatique et un boîtier classé IP54.

• Tension de sortie : 8 kV / 16 kV / 32 kV (trois niveaux commutables)
• Énergie de décharge : 2 048 Joules (maximum)
• Courant de brûlage : 60 mA @ 32 kV pour le conditionnement des défauts
• Condensateur intégré : 64 µF / 16 µF / 4 µF
• Sécurité : Verrouillage à démarrage nul, décharge automatique, protection contre les surtensions/surintensités/surchauffes
• Indice de protection : IP54

2. XHGG502A — Pré-localisateur de défauts de câble TDR numérique

Localisation de défauts à haute résolution

Réflectomètre temporel avancé pour une mesure rapide de la distance initiale du défaut. Prend en charge quatre méthodes de test — impulsion basse tension, courant d'impulsion, tension d'impulsion et impulsion multiple ARC — pour gérer tous les types de défauts d'isolation de câble. Avec une fréquence d'échantillonnage maximale de 400 MHz, une amplitude d'impulsion de 300 V et dix plages de mesure sélectionnables de 100 m à 100 km, il offre une résolution minimale de 0,07 m avec une erreur de mesure ≤ ±(0,5 % × L + 1 m). Comprend une adaptation automatique d'impédance et un gain de signal réglable de 0 à 100 %.

• Méthodes de test : Impulsion BT, Courant d'impulsion, Tension d'impulsion, Impulsion multiple ARC
• Fréquence d'échantillonnage : 1 MHz – 400 MHz
• Portée de mesure : ≥ 120 km
• Résolution minimale : 0,07 m
• Amplitude d'impulsion : 300 V
• Impédance de sortie : Adaptation automatique

3. XHDD503C — Pointeur de haute précision acoustique-magnétique

Pointage de défaut au centimètre près

Récepteur synchrone acoustique-magnétique de qualité professionnelle pour une localisation précise des défauts. Fonctionne dans quatre modes (Standard, Amélioré, Réduction du bruit, Personnalisé) avec des méthodes intelligentes de différence de temps, d'inspection électromagnétique et de mesure acoustique. L'écran couleur TFT ultra-lumineux de 5 pouces, 800 × 480, offre un guidage graphique intuitif, tandis que le gain entièrement automatique de 120 dB et la plage dynamique de 16 niveaux (0–112 dB) garantissent une détection fiable dans les conditions de terrain les plus bruyantes. Indice d'étanchéité IP65 pour un fonctionnement par tous les temps.

• Précision au point fixe : 0,1 m (point fixe et chemin)
• Gain : 120 dB, entièrement automatique + réglable manuellement
• Plage de fréquences : 100 – 1600 Hz
• Affichage : TFT 5 pouces ultra-lumineux 800 × 480 couleur vraie
• Batterie : 4 × 18650 lithium, autonomie de 8+ heures
• Étanche : IP65

4. XHGX507C — Testeur complet de canalisation de câble

Traçage et identification de route

Système émetteur-récepteur multi-fréquences pour le traçage du chemin du câble, la mesure de profondeur, l'identification du câble et la détection de défaut par tension de pas. L'émetteur délivre jusqu'à 15 W sur 11 fréquences actives (640 Hz à 197 kHz) avec 9 niveaux de puissance réglables et une sortie maximale de 150 Vpp. Le récepteur dispose d'un écran couleur LCD de 4,3 pouces lisible au soleil affichant la profondeur, le courant, la fréquence, le mode, le gain et la force du signal. Prend en charge les méthodes de sortie directe, de couplage et d'induction avec une pince de couplage de 150 mm de diamètre. La profondeur de détection atteint 0–20 m.

• Fréquences actives : 11 fréquences de 640 Hz à 197 kHz
• Puissance de sortie : 15 W max, 9 niveaux réglables
• Profondeur de détection : 0 – 20 m
• Affichage : LCD couleur 4,3 pouces, visible au soleil
• Modes de fonctionnement : Traçage, identification, tension de pas
• Détection passive : Fréquence d'alimentation 50/60/250 Hz + bande RF

1. Test d'isolation de câble et conditionnement de défaut (XHHV535-4TS)Effectuer une mesure initiale de la résistance d'isolement pour confirmer la présence du défaut et caractériser le type de défaut. Appliquer une surtension CC ou haute tension pour conditionner le point de défaut — le faire claquer et se décharger pour créer un signal transitoire détectable.
2. Pré-localisation des défauts (XHGG502A)Connecter le pré-localisateur TDR et utiliser les principes de réflexion des ondes de voyage pour effectuer une mesure approximative de tous les types de défauts d'isolation principale des câbles. Sélectionner la méthode de test optimale (impulsion BT, courant d'impulsion, tension d'impulsion ou impulsion multiple ARC) en fonction des caractéristiques du défaut pour un calcul rapide de la distance.
3. Traçage et identification de route (XHGX507C)Déployer le testeur complet pour tracer le chemin exact du câble, mesurer la profondeur d'enfouissement et identifier positivement le câble cible parmi plusieurs circuits. Marquer la route à la surface du sol pour préparer la localisation précise.
4. Génération d'impulsions de surtension (XHHV535-4TS)Appliquer des surtensions à haute énergie au câble défectueux au niveau de tension sélectionné pour créer des signaux acoustiques et électromagnétiques détectables au point de défaut pour le pointeur.
5. Pointage précis (XHDD503C)Parcourir la route du câble avec le pointeur acoustique-magnétique en utilisant des méthodes intelligentes de différence de temps et de déclenchement synchrone. Identifier l'emplacement exact du défaut à moins de 0,1 m — minimisant la zone d'excavation et le temps de réparation.
6. Réparation et vérification du câbleExcavation précise au point marqué, réparation du câble et vérification de la restauration avec un test d'isolation final pour confirmer l'intégrité opérationnelle.

• Réseaux de distribution urbains : Localisation de défauts sur les câbles de distribution souterrains moyenne et basse tension dans les environnements urbains — où une précision de pointage de 0,1 m minimise les excavations routières, les perturbations de la circulation et les coûts de restauration.
• Installations industrielles : Diagnostic des câbles de distribution d'énergie des usines, y compris ceux passant sous les sols en béton, les cours pavées et les fondations de bâtiments où l'accès est limité.
• Sites d'énergies renouvelables : Détection de défauts de câbles dans les parcs éoliens, les centrales solaires photovoltaïques et les installations de stockage d'énergie avec de vastes réseaux de câbles collecteurs et d'alimentation souterrains.
• Infrastructures de transport : Diagnostic de câbles souterrains pour les chemins de fer, les aéroports, les ports et les systèmes électriques des tunnels où une récupération rapide des défauts est essentielle à la continuité opérationnelle.
• Services publics électriques et entrepreneurs de services : Maintenance préventive de routine, réponse aux défauts d'urgence et tests de mise en service post-installation pour les réseaux de câbles d'alimentation BT/MT.
