Brûlure numérique à travers le pont pour la localisation de la défaillance du câble dans les câbles à grande section à haute tension

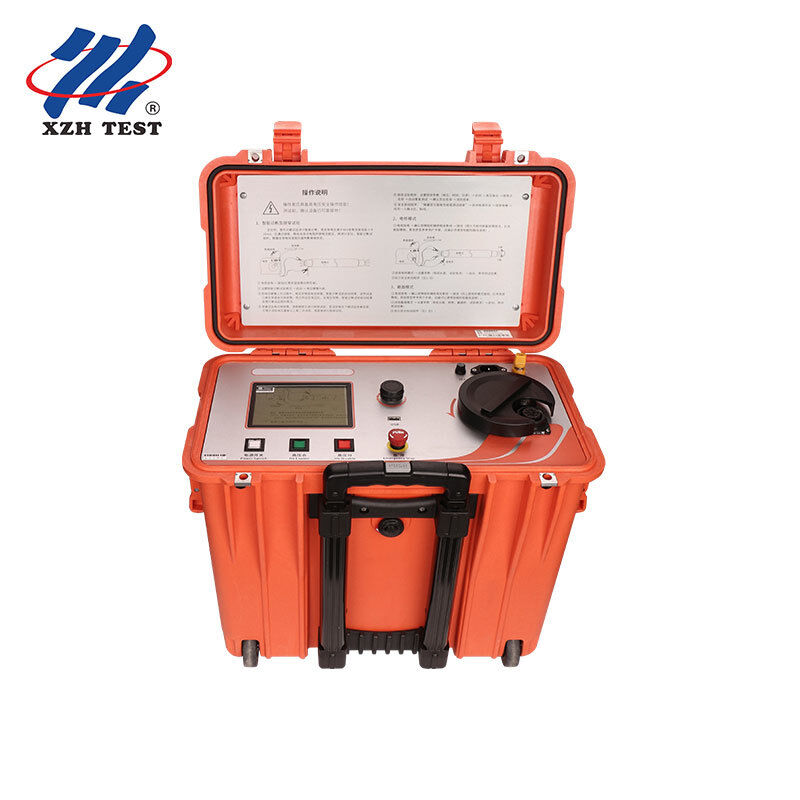

Le pont de percée numérique XHSC-60Q est un instrument de pré-localisation de défauts de câble haute performance conçu pour les câbles d'alimentation haute tension de 60 kV et moins. Conçu spécifiquement pour les installations d'énergies renouvelables, les infrastructures critiques et les réseaux de distribution d'énergie industriels, il fournit jusqu'à 600 mA de courant de percée contrôlé pour convertir les défauts à haute résistance en défauts à basse résistance et localisables, permettant une pré-localisation rapide et précise des défauts sur les câbles souterrains de grande section et de longue distance. Contrairement aux ponts de percée conventionnels destinés aux applications utilitaires génériques, le XHSC-60Q est spécialement conçu pour les opérateurs gérant des parcs solaires à grande échelle, des systèmes de collecte d'énergie éolienne, des alimentations électriques de centres de données et des réseaux de câbles industriels lourds, où les sections de câble dépassent fréquemment 400 mm² et où la résistance des défauts peut atteindre des dizaines de kilo-ohms.Public cible:Équipes d'exploitation et de maintenance des parcs solaires photovoltaïques, des centrales éoliennes, des centres de données, des parcs industriels et des sous-stations utilitaires, où la minimisation des temps d'arrêt sur les réseaux de câbles enterrés à haute capacité est essentielle à la protection des revenus.

Caractéristiques principales

• Sortie réglable en continu de 0 à 60 kV, couvrant tout le spectre des exigences de diagnostic de défauts de câbles moyenne et haute tension.Contrôle numérique intelligent:
• Régulation basée sur microprocesseur avec surveillance de la tension/courant en temps réel et interverrouillages de sécurité automatiques pour la protection de l'opérateur.Conception portable compacte:
• Pesant environ 25 kg avec des dimensions de 30 cm × 46 cm × 50 cm, facilement transportable dans les véhicules de service sur le terrain pour un déploiement sur site.Compatible avec générateur:
• Alimenté par un générateur portable standard de 2 kW+, permettant une utilisation sur des sites d'énergies renouvelables isolés sans accès au réseau.Certifié CE:
• Conforme aux normes européennes de sécurité et de compatibilité électromagnétique pour les équipements de test électrique professionnels.Spécifications techniques
• ParamètreSpécification

• Diagnostic des câbles inter-réseaux et d'exportation moyenne tension dans les installations éoliennes terrestres et offshore.Centres de données:
• Tests d'intégrité des câbles d'alimentation critiques pour éviter les temps d'arrêt imprévus sur les chemins d'alimentation redondants.Parcs industriels et mines:
• Localisation de défauts sur câbles enterrés de grande section dans les environnements industriels lourds et d'extraction.Sous-stations utilitaires:
• Pré-localisation des défauts à haute résistance sur les câbles de distribution de 10 kV à 35 kV.Comment ça marche
• Le XHSC-60Q fonctionne sur le principe de la percée : une sortie CC contrôlée à haute tension est appliquée au câble défectueux, chauffant et carbonisant progressivement le point de défaut. Ce processus réduit la résistance du défaut de potentiellement des centaines de kilo-ohms à quelques ohms ou moins. Une fois le défaut converti en état de basse résistance, des méthodes standard de réflectométrie temporelle (TDR) ou de courant d'impulsion peuvent être utilisées pour mesurer précisément la distance jusqu'au défaut, améliorant considérablement la précision de la pré-localisation et réduisant le temps d'excavation.Emballage et livraison
