Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains

Name: Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: XHHV535-4Z+XHGG501B+XHDD503C
Price: 5000 USD
Availability: InStock

Détails de produit:

Place of Origin:	Shaanxi
Nom de marque:	XZH TEST
Certification:	CE
Model Number:	XHHV535-4Z+XHGG501B+XHDD503C

Les informations détaillées

Place of Origin:

Shaanxi

Nom de marque:

XZH TEST

Certification:

Model Number:

XHHV535-4Z+XHGG501B+XHDD503C

Mettre en évidence:

High Light

Mettre en évidence:

Système de localisation de défauts de câbles souterrains

Système de localisation de défauts de câbles souterrains précis

Trading Information

Minimum Order Quantity:

1unit

Prix:

EXW 5000

Packaging Details:

wooden packaging

Payment Terms:

T/T

Supply Ability:

500 units per month

Description de produit

Description du produit

Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains 0

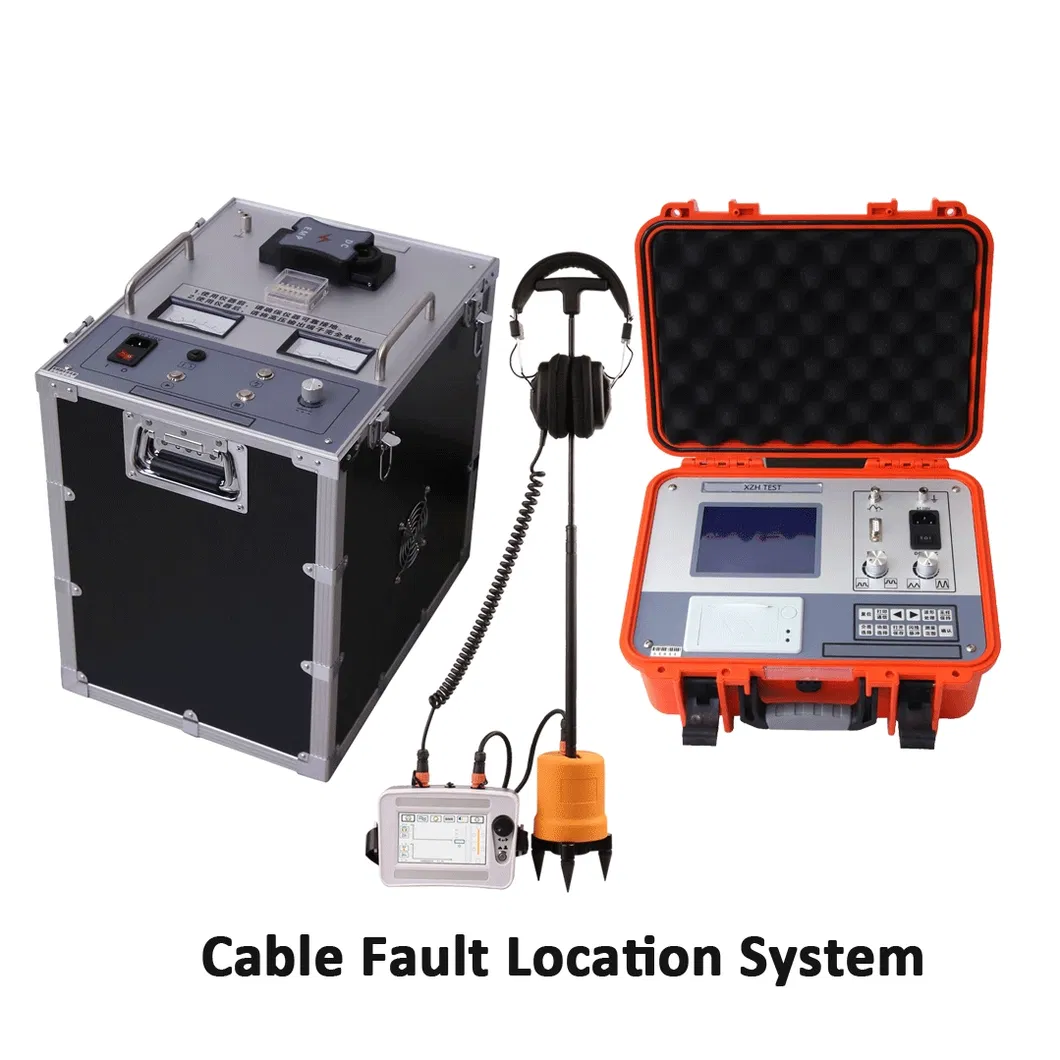

XZH TEST Le système de localisation des défauts de câble portable est conçu pour:

★Générateur à impulsions haute tension:XHHV535-4Z Le générateur d'impulsions haute tension 2450J est accompagné d'un interrupteur de niveau de surtension qui permet d'atteindre l'énergie d'impulsion de surtension maximale à 32 kV.Il comporte des systèmes d'assurance de la sécurité des opérateurs et fournit une solution technique fiable et complète pour les défauts des câbles basse et moyenne tension.

★ Pré-localisateur de défaut de câble: XHGG501B Le testeur de défaut de câble est adapté pour mesurer les défauts de faible résistance, de court-circuit, de déconnexion de circuit ouvert,ainsi que les fuites de haute résistance et les défauts de flashover de haute résistance dans les câbles d'alimentation, câbles coaxiaux à haute fréquence, câbles téléphoniques, câbles d'éclairage de rue et câbles enfouis de différents matériaux avec différentes sections transversales et différents supports.Superbe système de gestion des câbles avec génération automatique de rapport d'essai.

★ indicateur de défaut de câble: Le XHDD503C utilise le principe de synchronisation acoustique-magnétique de la capture des vibrations et de l'induction électromagnétique pour déterminer l'emplacement spécifique du point de défaillance du câble.Avec l'aide d'un générateur d'impulsions haute tensionLes phénomènes physiques tels que les ondes de vibration, les ondes sonores et les ondes électromagnétiques générées par le flash Après traitement intelligent par l'hôte, la distance de défaut et le son de défaut de sortie sont affichés..Enfin, l'emplacement exact du point de défaillance est jugé par l'ouïe et la vue du testeur, c'est-à-dire la tâche de positionnement précis du point de défaillance du câble "directement au-dessus du câble,dans la plage de mesure approximative" est complété.

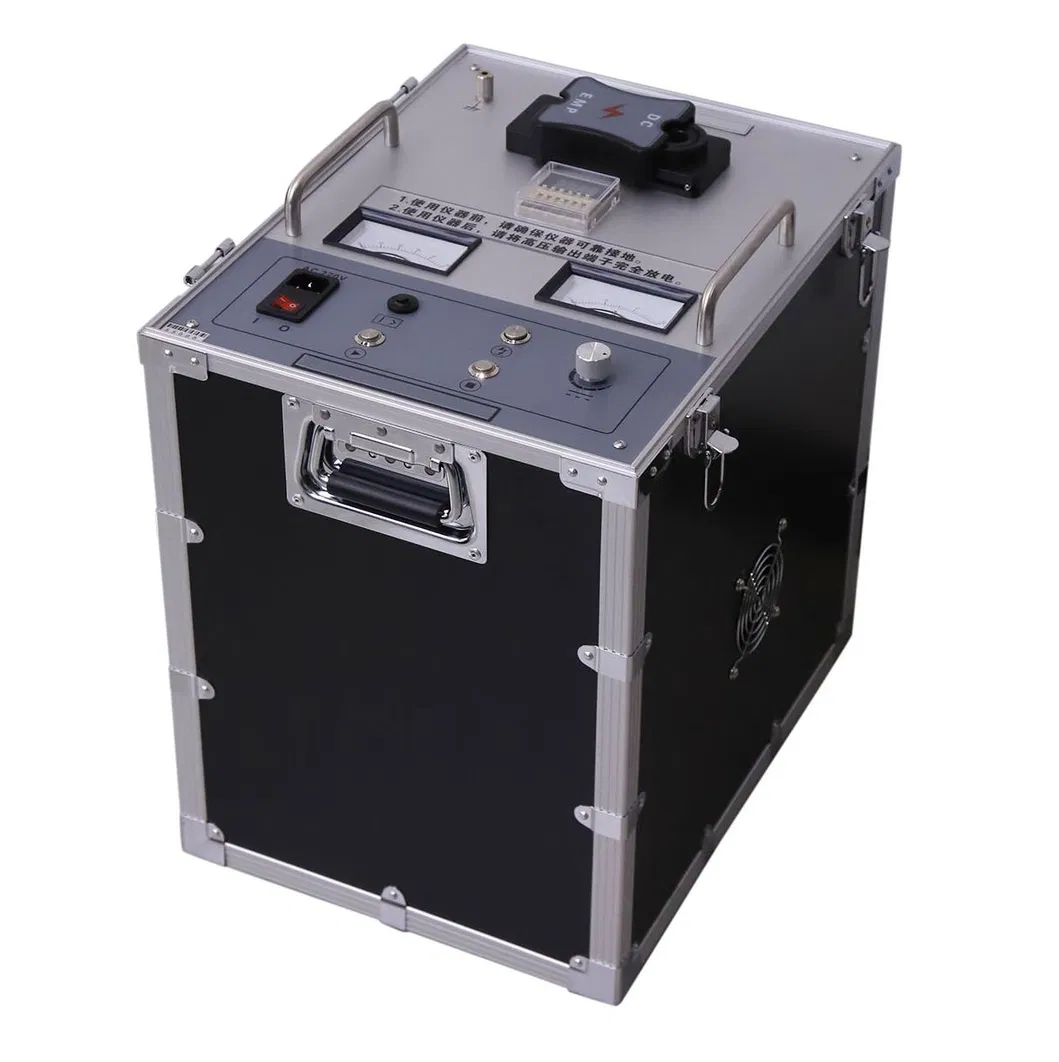

Générateur de surtension haute tension XHHV535-4Z

Voltage d'impulsion:0 à 35 kV (par défaut 0 à 28 kV)
Pour une tension élevée, pression partielle:1.5 classe
Condensateur intégré:4 μF
Puissance de décharge:La fréquence d'écoulement de l'appareil doit être supérieure ou égale à:
Polarité de la tension de sortie:polarité négative
Puissance d'impact:400 W
Protection contre les surchauffeurs:85 °C
Énergie de fonctionnement:AC 220V ± 10% / 50 Hz ± 2 Hz
Température ambiante:-20 à +50 °C

Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains 1

Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains 2

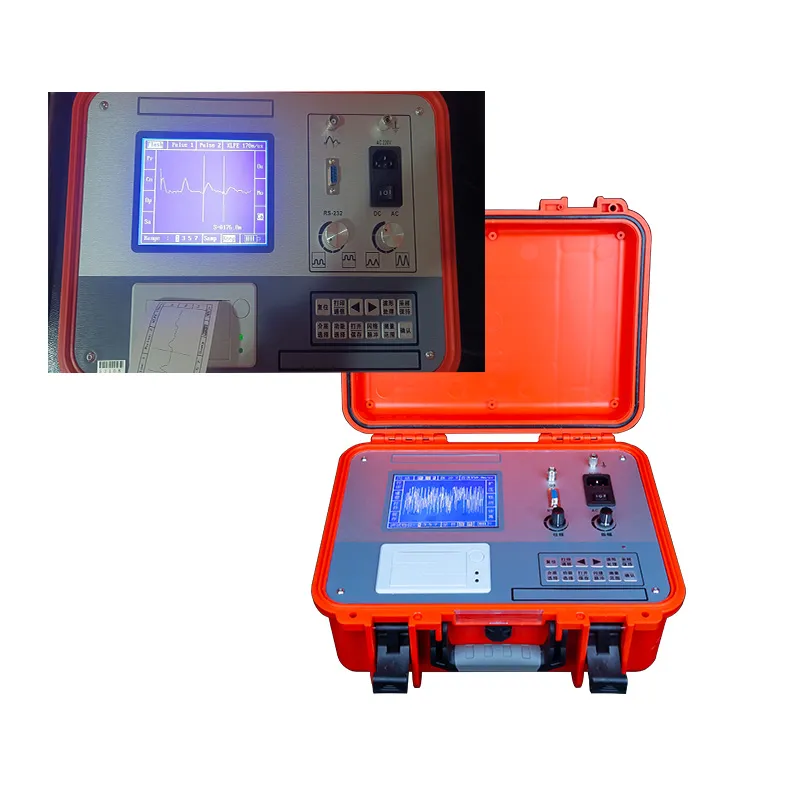

Pré-localisateur de défaut de câble XHGG501B
Le pré-localisateur de défaut de câble convient pour mesurer la faible résistance, le court-circuit, la défaillance du circuit ouvert, la fuite de haute résistance et le flash à haute résistance sur les défauts des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles téléphoniques locaux, des lampadaires et des câbles enfouis de différents matériaux avec différentes sections transversales et différents supports.
• les personnes âgéesL'industrie 5.7poucesAffichage LCD
• les personnes âgéescontrôle centralisé à puce unique, mode de fonctionnement à bouton, forte capacité anti-interférence;
• les personnes âgéesd'une puissance de sortie supérieure à 50 W;
• les personnes âgéesMicroimprimante et intégration hôte, peut imprimer la forme d'onde de test et le rapport de test à tout moment
• les personnes âgéesPrélèvement continu automatique, ne manquez jamais aucune forme d'onde de décharge
• les personnes âgéesMéthode d'essai: flash sur échantillonnage, échantillonnage par impulsion à basse tension
• les personnes âgéesAmplitude de l'impulsion: 100 Vpp
• les personnes âgéesLargeur d'impulsion: 0,1 uS et 2 uS
• les personnes âgéesLa distance de mesure est de 30 km Smax
• les personnes âgéesErreur de mesure: erreur absolue grossière: ± 10 m erreur relative grossière: ± 1%
(DL/T849.1-2004 spécifie un maximum de ±(1%L+20) m, où: L est la longueur du câble)
• les personnes âgéesL'alimentation électrique: alimentation en courant continu intégrée de 24 V/7 Ah, peut fonctionner en continu pendant 6 heures.Il peut également être connecté à une alimentation AC 220V 50Hz

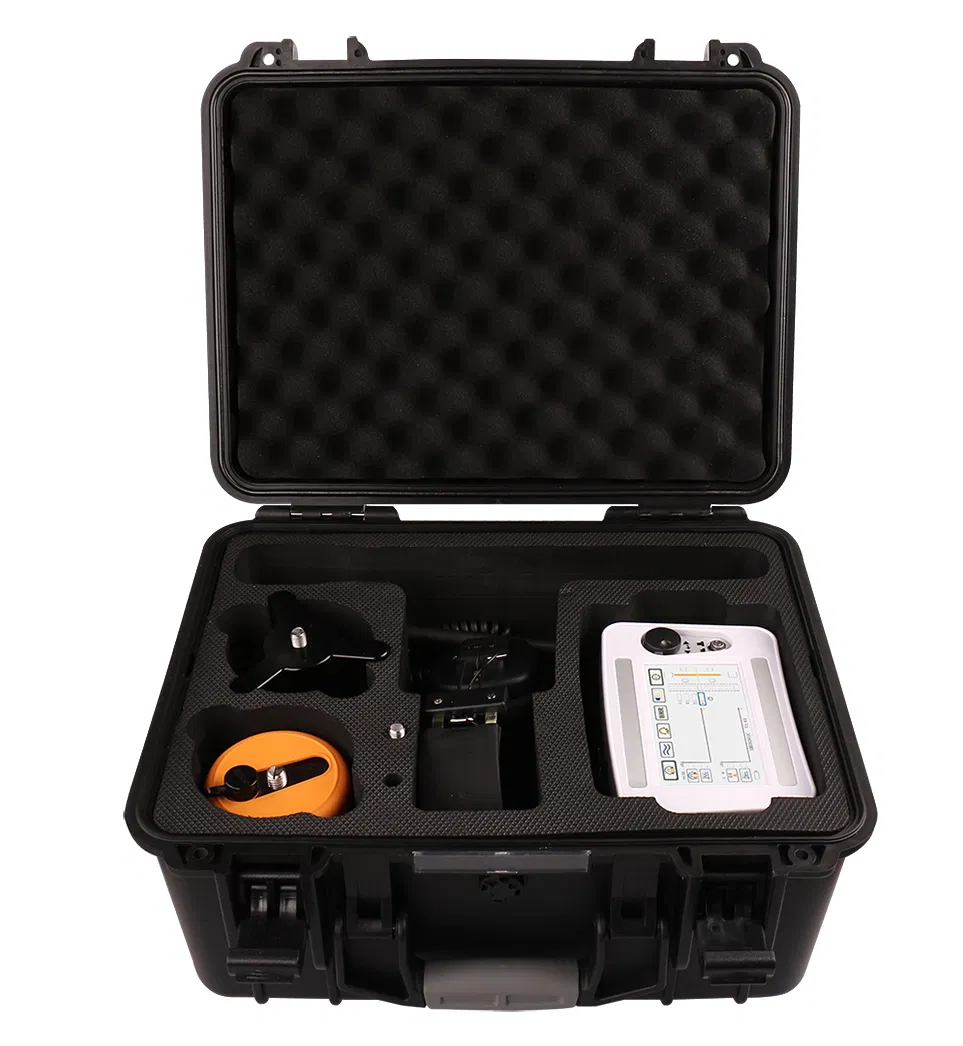

Indicateur de défaut de câble XHDD503C

Largeur de bande du canal sonore
Je passe tout: 100 Hz à 1600 Hz.
Je passe à basse fréquence: 100 Hz à 300 Hz.
Le passage haut: 160 Hz à 1600 Hz.
Je passe la bande: 200 Hz à 600 Hz.
Réglage du canal:8 niveaux sonores, magnétiques et de tension.
Sortie sonore:Gain: 16 niveaux (0-112 dB), Impédance: 350Ω
Plage de détection:00,00 à 99,99 ms, 75mV à 75V
Précision de détection:Positionnement: ≤ 0,1 m; trajectoire: ≤ 0,5 m
Énergie de fonctionnement:4*18650 batterie au lithium standard.
Temps de veille:plus de 8 heures
Température ambiante:-25 à 65 °C; humidité relative: ≤ 90%
Dimensions du volume:Pour les véhicules à moteur électrique
Poids total:7 kg ou plus

Système de localisation des défauts des câbles de moyenne et basse tension pour une localisation précise des défauts des câbles souterrains 3

Des photos sur place
