🎯 Conçu pour les équipes professionnelles de test et de mise en service de câbles
🔬 Ingénieurs de test et de mise en serviceIdentification numérique automatisée avec vérification par coche verte/croix rouge éliminant les erreurs humaines
📊 Départements de maintenanceIdentification de câble + mesure de tension/courant AC combinées dans un seul instrument
🏭 Spécialistes des câbles industrielsLa bobine Rogowski flexible gère les conducteurs épais et de forme irrégulière jusqu'à 200 mm
Présentation du produit
Le Identificateur de câble intelligent XHSB505DS est un instrument professionnel de nouvelle génération qui combine la technologie PSK (Phase Shift Keying) avec des algorithmes précis pour une identification de câble automatisée et sans erreur. Contrairement aux identificateurs analogiques conventionnels basés sur un pointeur, le XHSB505DS est doté d'un écran LCD couleur de 3,5 pouces avec décodage intelligent qui vérifie automatiquement si un câble est la cible — affichant une coche verte (√) pour une identification réussie ou une croix rouge-orange (*) pour les câbles non ciblés. Cela élimine l'ambiguïté de l'interprétation manuelle du pointeur typique des identificateurs traditionnels.
Conçu pour les ingénieurs de test et de mise en service de câbles d'alimentation qui exigent précision et efficacité, le XHSB505DS intègre trois instruments en un : un identificateur de câble sous tension, un identificateur de câble hors tension et un outil de mesure de tension/courant/fréquence AC. La pince de réception flexible à bobine Rogowski peut accueillir des câbles jusqu'à 200 mm de diamètre, y compris des conducteurs de forme irrégulière, tandis que la transmission multi-fréquences (625 Hz, 1562 Hz, 2500 Hz, 10 kHz) assure une détection de signal fiable sur divers types de câbles et conditions de terrain.
🔍 Qu'est-ce qui rend le XHSB505DS différent : Contrairement aux identificateurs de câble conventionnels qui nécessitent que les opérateurs interprètent manuellement les oscillations du pointeur analogique — un processus subjectif sujet aux erreurs dans les conditions de terrain — le XHSB505DS utilise la technologie PSK avec des algorithmes intelligents pour une vérification numérique automatisée. L'écran LCD couleur de 3,5 pouces affiche une coche verte claire ou une croix rouge, éliminant toute conjecture. De plus, c'est le seul identificateur de câble de sa catégorie qui combine l'identification de câble avec la mesure de tension AC (0~600V), de courant AC (0~5000A) et de fréquence — en faisant un véritable instrument multifonction pour les équipes de test professionnelles qui ont besoin de plus que la simple identification de câble.
Spécifications clés
Numéro de modèle
XHSB505DS
Technologie
PSK (Phase Shift Keying) avec algorithmes intelligents
Fréquences de transmission
625 Hz, 1562 Hz, 2500 Hz, 10 kHz (réglable)
Tension d'impulsion (hors tension)
500V
Courant d'impulsion
Max 5A (selon la résistance de la boucle)
Fréquence d'impulsion
1 fois/sec, largeur d'impulsion : 2 ms
Alimentation de l'émetteur
Batterie lithium rechargeable 11,1 V, ~8 heures d'autonomie
Affichage du récepteur
LCD couleur True Color 3,5 pouces
Diamètre de la bobine flexible
φ200 mm (bobine Rogowski, plus grande personnalisable)
Spécifications de l'émetteur
| Paramètre | Spécification |
|---|
| Alimentation | Batterie lithium rechargeable de grande capacité 11,1 V, ~8h d'utilisation continue |
| Méthode de sortie | Accouplement par pince (sous tension) ; Sortie directe (hors tension) |
| Fréquences de transmission | 625 Hz, 1562 Hz, 2500 Hz, 10 kHz (réglable par touche fléchée) |
| Tension d'impulsion | 500 V (mode de reconnaissance hors tension) |
| Courant d'impulsion | Max 5A (selon la résistance de la boucle) |
| Fréquence / largeur d'impulsion | 1 fois/sec / 2 ms |
| Affichage | Grand écran LCD avec tension de batterie en temps réel, rétroéclairage blanc |
| Dimensions | 320 * 275 * 145 mm ; Le boîtier résiste à une pression d'environ 200 kg |
| Sécurité | Tension de tenue AC 3700 V/rms ; IEC61326 (CEM) ; IEC61010-1 (CAT III 300 V, CAT IV 150 V) |
| Conditions de fonctionnement | -10℃ ~ 40℃ ; Humidité <80% |
Spécifications du récepteur
| Paramètre | Spécification |
|---|
| Fonctions | Identification de câble sous tension et hors tension ; Mesure de tension, courant, fréquence AC |
| Affichage | LCD couleur True Color 3,5 pouces, indication par icône couleur |
| Alimentation | Batterie lithium rechargeable 7,4 V, chargement USB, ~6h d'autonomie |
| Calibration du signal | Oui — 75%~135% de la valeur de calibration = condition d'identification valide |
| Reconnaissance de direction | Oui — direction correspondante requise pour une identification réussie |
| Vérification | Coche verte (√) = câble cible ; Croix rouge-orange (*) = non cible |
| Plage de tension AC | 0,00 V ~ 600 V (50 Hz/60 Hz), précision ±2%±3dgt |
| Plage de courant AC | 0,00 A ~ 5000 A (50 Hz/60 Hz), précision ±2%±3dgt |
| Plage de fréquence | 45 Hz ~ 70 Hz, précision ±2%±3dgt |
| Pince de courant flexible | Bobine Rogowski, diamètre intérieur φ200 mm, câble de 2 m |
| Taux de détection | ~1 fois/sec avec réglage de gain (barre d'amplitude 10~100) |
| Plage d'identification hors tension | Résistance de boucle 0 Ω~10 kΩ (jusqu'à ~10 km de câble, selon la mise à la terre) |
| Plage d'identification sous tension | Résistance de boucle 0 Ω~200 Ω (jusqu'à ~5 km de câble, selon la mise à la terre) |
| Sécurité | IEC61010-1 CAT III 600 V ; IEC61010-031 ; IEC61326 ; Degré de pollution 2 |
| Conditions de fonctionnement | -10℃ ~ 40℃ ; Humidité <80% |
Composants du système

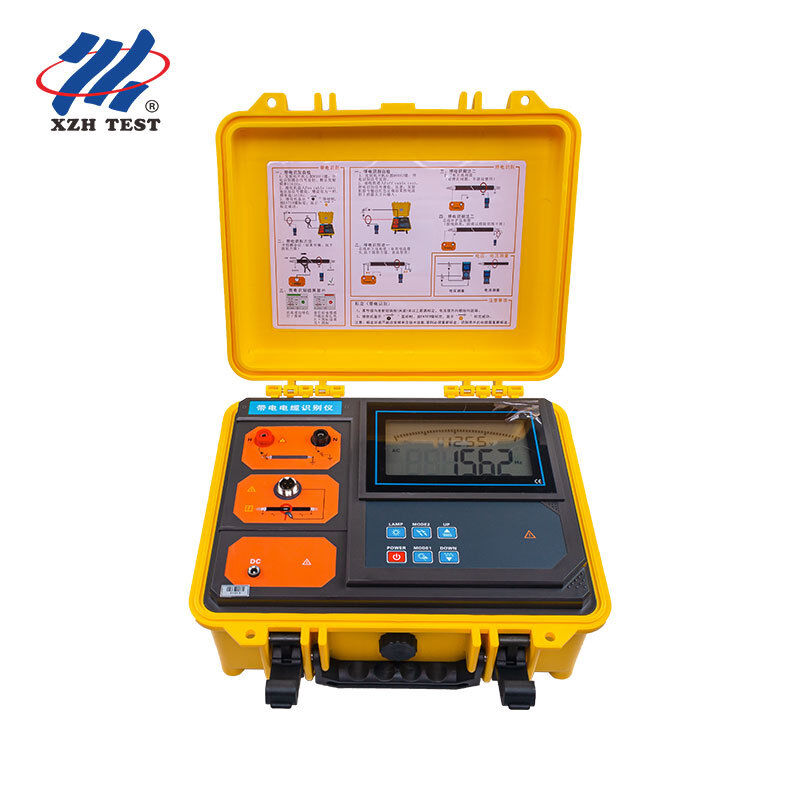

- Émetteur : Conception de boîte à outils intégrée avec boîtier en polypropylène, résistance à 200 kg de pression, grand écran LCD avec état de la batterie en temps réel et indication de transmission dynamique
- Pince d'émission : Mâchoire φ120 mm, couplage directionnel pour injection de signal de câble sous tension, câble de 2 m
- Récepteur : Portable, écran LCD couleur 3,5 pouces, microprocesseur haute vitesse avec algorithmes PSK, calibration de la force du signal, vérification automatisée par coche verte / croix rouge
- Pince de courant flexible : Bobine Rogowski avec diamètre intérieur φ200 mm, excellent suivi des transitoires pour la détection de codes d'impulsion, mesure sans contact — sûre et rapide
Caractéristiques principales
- Technologie PSK avec algorithmes intelligents pour l'identification numérique automatisée des câbles — élimine les erreurs d'interprétation manuelle
- Écran LCD couleur 3,5 pouces avec coche verte (√) pour les câbles cibles et croix rouge (*) pour les non cibles — les résultats sont immédiats et sans ambiguïté
- Transmission multi-fréquences : 625 Hz, 1562 Hz, 2500 Hz, 10 kHz — réglable pour une détection optimale sur différents types de câbles et conditions
- Mesure intégrée de tension AC (0~600V), de courant AC (0~5000A) et de fréquence (45~70Hz) — trois instruments en un
- Bobine Rogowski flexible (φ200 mm) pour câbles épais et conducteurs irréguliers sans déconnexion des circuits
- Fonction de calibration du signal pour une identification fiable avec une tolérance de validation de 75 % à 135 %
- La reconnaissance de direction améliore la précision — l'émetteur, la pince réceptrice et le signal doivent être alignés directionnellement
- Boîte à outils d'émetteur robuste résistant à une pression de 200 kg ; Tension de tenue AC 3700 V/rms
- Chargement USB pour le récepteur, chargement DC 12,6 V pour l'émetteur — système de double batterie avec protection contre les batteries faibles
Principe de fonctionnement
Identification de câble sous tension (méthode d'accouplement par pince) : L'émetteur couple un signal de courant d'impulsion composite à la fréquence sélectionnée (625 Hz~10 kHz) via la pince d'émission sur le câble blindé à trois conducteurs cible. Le courant d'impulsion génère un champ électromagnétique directionnel autour du câble, qui est détecté par la bobine Rogowski flexible et décodé par l'algorithme PSK du récepteur. Le processeur intelligent du récepteur vérifie la calibration du signal (75 %~135 % de la valeur transmise), la cohérence de la direction et la correspondance de fréquence avant d'afficher la confirmation par coche verte.
Identification de câble hors tension (méthode de connexion directe) : L'émetteur émet un signal de courant codé par impulsion de 500 V directement dans le conducteur du câble via des câbles de test. Le courant codé génère un champ électromagnétique le long du câble. La bobine flexible du récepteur détecte, décode et identifie le câble cible grâce à l'algorithme PSK intelligent, avec des résultats clairement affichés sur l'écran LCD couleur.
⚠️ Notes de sécurité importantes :
Identification hors tension : strictement interdit de connecter à des câbles sous tension. Identification sous tension : applicable uniquement aux câbles blindés à trois conducteurs. Ne pas mélanger les pinces d'émission et de réception. La direction du signal d'entrée doit être cohérente. La gaine du câble aux deux extrémités doit être correctement mise à la terre pour la méthode d'accouplement.
Questions fréquemment posées
Q1 : À qui s'adresse le XHSB505DS et en quoi diffère-t-il des identificateurs de câble de base ?
Le XHSB505DS est conçu pour les ingénieurs professionnels de test et de mise en service de câbles, les départements de maintenance industrielle et les équipes de services publics qui ont besoin de plus qu'une simple identification de câble. Contrairement aux identificateurs analogiques de base basés sur un pointeur (tels que le XHSB505B) qui nécessitent une interprétation manuelle subjective, le XHSB505DS utilise des algorithmes intelligents PSK avec une vérification automatisée par coche verte/croix rouge — éliminant toute ambiguïté et erreur humaine. Il combine également de manière unique trois instruments en un : identificateur de câble + voltmètre AC (0~600V) + ampèremètre AC (0~5000A), ce qui en fait le choix idéal pour les équipes ayant besoin de capacités de test complètes sur le terrain.
Q2 : Qu'est-ce que la technologie PSK et pourquoi améliore-t-elle la précision de l'identification des câbles ?
PSK (Phase Shift Keying) est une technique de modulation numérique qui encode les données dans les changements de phase du signal transmis. Dans le XHSB505DS, l'émetteur génère un signal d'impulsion précisément codé que le récepteur peut reconnaître et décoder de manière unique grâce à des algorithmes intelligents. Contrairement aux signaux d'impulsion simples utilisés dans les identificateurs analogiques qui peuvent être confondus avec du bruit électrique, le signal codé PSK fournit une "empreinte digitale" numérique unique qui réduit considérablement les faux positifs. Le microprocesseur du récepteur vérifie la correspondance de fréquence, l'amplitude du signal (plage de calibration 75 %~135 %) et la cohérence directionnelle avant de confirmer l'identification.
Q3 : Pourquoi choisir la bobine Rogowski flexible plutôt qu'une pince rigide traditionnelle ?
La bobine Rogowski flexible offre trois avantages clés : (1) Son diamètre φ200 mm permet de loger des câbles épais et des conducteurs de forme irrégulière qui ne rentrent pas dans les pinces rigides ; (2) elle offre une excellente capacité de suivi des transitoires pour les signaux codés par impulsion, garantissant une capture de forme d'onde précise ; (3) elle permet une mesure sans contact sans déconnecter le circuit testé, améliorant considérablement la sécurité sur le terrain et la vitesse du flux de travail. La flexibilité de la bobine la rend également plus facile à positionner dans les tranchées de câbles encombrées où les pinces rigides sont peu pratiques.
Q4 : Cet appareil peut-il vraiment mesurer la tension et le courant AC en plus de l'identification des câbles ?
Oui. Le récepteur XHSB505DS comprend une suite complète de mesures AC : tension AC de 0,00 V à 600 V (50/60 Hz), courant AC de 0,00 A à 5000 A (50/60 Hz) et fréquence de 45 Hz à 70 Hz — le tout avec une précision de ±2%±3dgt. Cela élimine le besoin de transporter des multimètres ou des pinces ampèremétriques séparés sur le terrain, rationalisant ainsi le flux de travail de test pour les équipes de mise en service et de maintenance.
Q5 : Quelles sont les longueurs maximales de câble que cet appareil peut tester ?
Pour l'identification de câble hors tension (connexion directe), l'appareil peut détecter des signaux d'impulsion avec une résistance de boucle allant jusqu'à 10 kΩ — correspondant généralement à des longueurs de câble de 0 à 10 kilomètres, en fonction principalement de la résistance de mise à la terre et de la résistance du conducteur du câble. Pour l'identification de câble sous tension (méthode d'accouplement), la plage de détection prend en charge une résistance de boucle allant jusqu'à 200 Ω — généralement 0 à 5 kilomètres. Dans les deux cas, la batterie de l'émetteur doit être supérieure à 11 V pour des performances optimales.
À propos de XZH TEST
XZH TEST est un fabricant professionnel spécialisé dans les tests de câbles, la détection de défauts et les solutions de diagnostic pour les services publics d'électricité, les entrepreneurs en électricité et les clients industriels du monde entier. Avec une gamme de produits complète comprenant des identificateurs de câbles intelligents, des localisateurs de défauts et des systèmes de diagnostic, XZH TEST fournit des équipements de terrain fiables et innovants conçus pour les applications professionnelles les plus exigeantes.
Contactez-nous dès aujourd'hui pour une solution personnalisée adaptée à vos besoins d'identification et de maintenance de câbles.
