I. Décrit
XHSB505DS, également connu sous le nom d'instrument d'identification de câble, d'instrument d'identification de câble multifonctionnel et d'instrument d'identification de câble intelligent,est conçu pour les ingénieurs des câbles d'alimentation et les travailleurs des câbles pour résoudre les problèmes techniques d'identification des câblesL'utilisateur peut identifier avec précision l'un des câbles cibles parmi les câbles multiples par l'instrument, afin d'éviter de scier accidentellement les câbles actifs et de provoquer de graves accidents.L'identification du câble commence par l'opération aux deux extrémités du câble.L'instrument est conçu avec la technologie PSK combinée à des algorithmes précis.Peu importe la fiabilité de la mémoire du personnel sur place., il ne peut pas remplacer la reconnaissance des instruments professionnels. Ce produit a également les fonctions d'identification du câble en continu, d'identification du câble de panne de courant, d'essai de courant alternatif,épreuve de tension CAIl est composé d'un émetteur, d'une pince à courant émetteur, d'un récepteur et d'une pince à courant flexible récepteur.

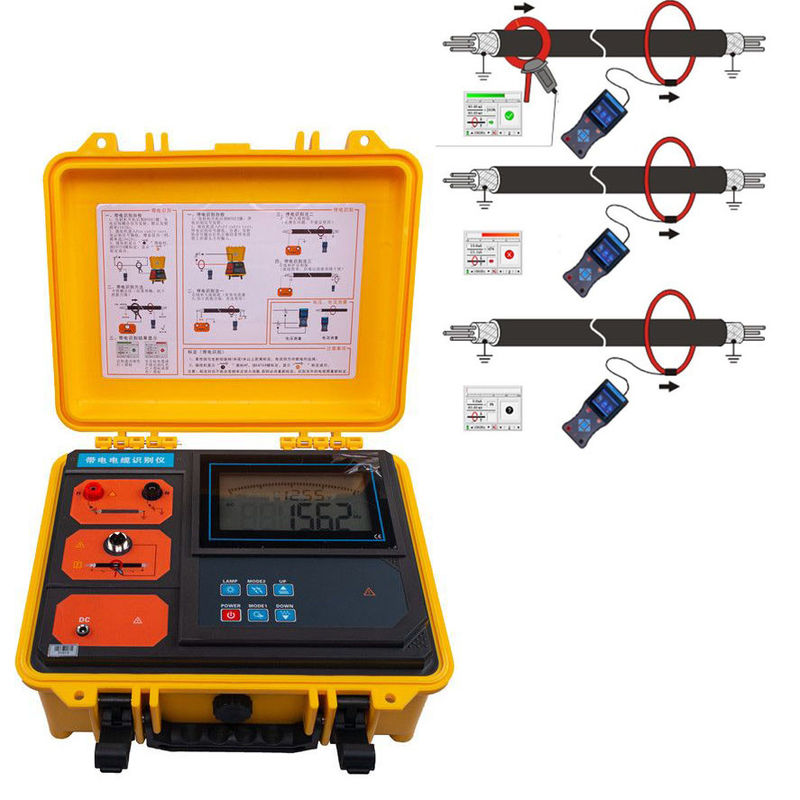

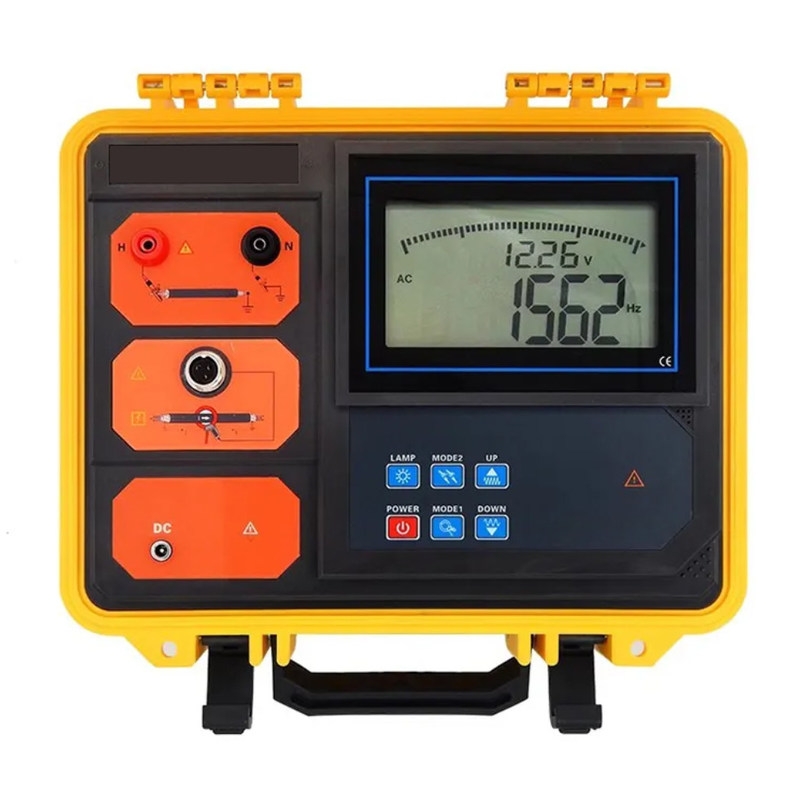

Émetteur:Il transmet des signaux au câble cible lors de l'identification des câbles d'alimentation et des câbles d'arrêt.et protection automatiqueL'émetteur adopte une conception intégrée de boîte à outils spéciale, utilise du plastique en polypropylène comme matière première et ajoute de nouveaux charges composites pour le moulage par injection ponctuel.rigiditéL'appareil peut supporter une pression d'environ 200 kg, le grand écran LCD de l'hôte affiche la puissance de la batterie restante en temps réel,rétroéclairage blanc, et une indication dynamique du signal d'émission, claire d'un coup d'œil.
Clampe de transmission:Lorsque le câble en direct est identifié, la pince émettrice coupe le signal de l'émetteur au câble cible.Le signal émetteur s'écoule dans la direction indiquée par la flèche sur la pince émetteur.
Lors de l'identification du vivant:utiliser des pinces pour couper les courants d'impulsion de sortie, émettre quatre fréquences: 625 Hz, 1562 Hz, 2500 Hz, 10 kHz, couper au câble cible (le câble cible est un câble blindé à trois noyaux) à travers l'émetteur,et injecter des impulsions composites dans le noyau du câble, le courant d'impulsion génère un champ électromagnétique autour du câble cible pour que le récepteur et la pince à courant flexible le détectent et l'identifient; parce que le courant d'impulsion est directionnel,la détection est également directionnelle.
Lorsque l'identification d'une panne de courant:Le courant d'impulsion de sortie directement connecté est utilisé pour injecter un signal de courant de codage d'impulsion dans le noyau du câble.Ce courant génère un champ électromagnétique autour du câble cible pour le récepteur et la pince à courant flexible pour détecter, décoder et identifier; parce que le courant a une directionnalité, donc la détection est également directionnelle.
Récepteur:C'est un appareil portable, écran LCD couleur de 3,5 pouces, microprocesseur intégré à grande vitesse, combiné à des algorithmes précis, pour identifier et décoder le signal de courant de code d'impulsion de l'émetteur,avec une fonction d'étalonnage de la résistance du signal pour afficher la résistance du signal et les résultats de la détection. Exquis et intuitif; affichage dynamique des barres d'échelle de couleurs, claire en un coup d'œil, marque de contrôle d'identification de câble réussie, marque de contrôle de câble non cible,peut identifier rapidement et automatiquement le câble cibleDans le même temps, la plage de tension éprouvable est de 0,00 V AC à 600 V (50 Hz/60 Hz), la plage de courant alternatif mesurable est de 0,00 A AC à 5000 A (50 Hz/60 Hz) et la fréquence de courant mesurable est de 45 Hz à 70 Hz.
Serre à courant souple:C'est une bobine Rockwell avec une excellente capacité de suivi transitoire, peut rapidement identifier le courant de code d'impulsion généré par l'émetteur,et est adapté pour les câbles épais ou les conducteurs de forme irrégulièreLe diamètre intérieur de la mâchoire est d'environ 200 mm et il peut serrer les câbles inférieurs à Φ200 mm, sans déconnecter le circuit testé, mesure sans contact, sûre et rapide.
Note spéciale:Cet instrument d'identification des câbles a à la fois des fonctions d'identification des câbles en courant et d'identification des câbles en panne de courant.il est strictement interdit de se connecter au câble en directL'identification du câble en direct ne s'applique qu'aux câbles blindés à trois noyaux.et la direction du signal d'entrée doit être constante.
II. Spécifications techniques
- Conditions de base et conditions de travail
| Influence |
Législation de base |
travailler |
Les commentaires |
| Température ambiante |
23°C ± 1°C |
-10°C à 40°C |
/ |
| Humidité environnementale |
40% à 60% |
< 80% |
/ |
| Voltage et fréquence de courant mesurés |
50 Hz ± 1 Hz |
45 Hz à 70 Hz |
Lorsque la tension et le courant sont testés |
| Voltage de fonctionnement du récepteur |
7.4V±0,5V |
7.4V±1V |
/ |
| Voltage de fonctionnement du transmetteur |
11.1V±0,5V |
11.1V±1,5V |
/ |
| Champ électrique externe, champ magnétique |
Il faut éviter |
| Position du câble soumis à l'essai |
Le câble soumis à l'essai est au centre géométrique approximatif de la pince à courant flexible |
- Spécifications des émetteurs
| Fonction |
Transmettre un signal de courant de fréquence d'impulsion composite, afficher la tension de la batterie restante et indiquer dynamiquement l'état de transmission |
| Pl'offre |
11.1V batterie au lithium rechargeable de grande capacité, entièrement chargée et fonctionnant en continu pendant environ 8 heures |
| Je vous en prie.méthode de sortie |
Accouplement de la pince pendant la reconnaissance de l'allumage; sortie directe pendant la reconnaissance de l'arrêt de l'allumage |
| Fréquence de transmission |
625Hz, 1562Hz, 2500Hz, 10KHz (lorsque l'identification électrifiée), appuyez sur les touches fléchées vers le haut et vers le bas pour régler la fréquence de transmission |
| Voltage d'impulsion |
500 V (lorsqu'une panne de courant est détectée) |
| Courant d'impulsion |
5A maximum (en fonction de la taille de la résistance de la boucle) |
| Fréquence de pulsation |
1 fois/seconde |
| Largeur d'impulsion |
2 secondes |
| Diamètre intérieur de la pince de lancement |
φ120 mm |
| Longueur de la ligne d'essai |
3 mètres, avec des pinces d'alligator, une rouge et une noire chacune. |
| Taille de la pince de lancement |
Longueur, largeur et épaisseur 300 mm × 175 mm × 50 mm |
| Diamètre intérieur de la pince de lancement |
φ120 mm |
| Longueur du fil de la pince de lancement |
2 m |
| Taille de la broche de mise à la terre |
Longueur, largeur et épaisseur 225 mm × 100 mm × 10 mm |
| Taille de l'émetteur |
320 mm × 275 mm × 145 mm |
| Taille de la pince de lancement |
Longueur, largeur et épaisseur 300 mm × 175 mm × 50 mm |
| Mode d'affichage |
Un grand écran LCD affiche la tension de la batterie restante en temps réel, avec rétroéclairage |
| Taille de l'écran |
Longueur et largeur 128 mm × 75 mm; surface d'affichage 124 mm × 67 mm |
| Taille du colis |
Longueur, largeur et hauteur 400 mm × 245 mm × 335 mm |
| Température de fonctionnement |
-10°C à 40°C |
| Conditions de stockage |
-20°C à 50°C, ≤ 95%RH, pas de condensation |
| Régulation du rétroéclairage |
Oui, le rétroéclairage blanc. |
| Température de fonctionnement |
-10°C à 40°C |
| Conditions de stockage |
-20°C à 50°C, ≤ 95%RH, pas de condensation |
| Qualité de l'instrument |
Émetteur 2,5 kg; pinceur émetteur 1,08 kg; masse totale 4,4 kg (y compris le récepteur) |
| B. Pourpuissance artérielle |
Lorsque la tension de la batterie est inférieure à 9,65 V, l'icône de basse tension de la batterie s'affiche pour vous rappeler de charger la batterie; lorsque la tension de la batterie est inférieure à 9,5 V,le dispositif s'éteint automatiquement |
| CHarger |
12Chargeur à courant continu de 6 V |
| Port de charge |
Port de charge rond, logo en courant continu |
| Compressif |
L'émetteur adopte une conception intégrée de boîte à outils spéciale et la boîte peut résister à une pression d'environ 200 kg |
| Résister à la tension |
AC 3700V/rms (avant le haut et le bas de la boîte à instruments) |
|
Propriétés électromagnétiques
|
Le nombre d'émissions de CO2 doit être déterminé en fonction de l'indicateur de CO2. |
| La fréquence d'échappement doit être supérieure ou égale à la fréquence d'échappement de l'appareil. |
- Spécifications du récepteur
| Fonction |
Identification du câble en continu, identification du câble de panne de courant; mesure de la tension, du courant et de la fréquence CA |
| alimentation électrique |
7.4V batterie au lithium rechargeable de grande capacité, interface de charge USB, entièrement chargée et fonctionnant en continu pendant environ 6 heures |
| Courant nominal |
Environ 300mA au maximum |
| Mode d'affichage |
3Affichage LCD en couleur réelle de 0,5 pouces, indication de l'icône couleur |
| Étalonnage du signal |
Le pourcentage courant entre le signal reçu et le signal transmis est compris entre 75% et 135% de la valeur d'étalonnage,qui est l'une des conditions d'une identification réussie |
| Après l'étalonnage, la fréquence d'essai et l'amplification ne peuvent pas être modifiées, sinon il faudra la réétaler; différents câbles doivent être réétalonnés lors de l'essai de différents câbles |
| Reconnaissance de la direction |
Oui, la pince émettrice, la pince réceptrice et le signal de chargement doivent être dans la même direction, ce qui est l'une des conditions pour une identification réussie. |
| Identification du câble réussie |
L'icône de la tique verte indique (√) |
| Cable non cible |
L'icône croisée rouge-orange indique (×) |
| Taille du récepteur |
Longueur, largeur et épaisseur 207 mm × 101 mm × 45 mm |
| Serre à courant souple |
La longueur est d'environ 630 mm, le diamètre du fil est de 6 mm ou 12,5 mm |
| Diamètre intérieur de la bobine |
φ200 mm (un diamètre plus grand peut être personnalisé selon les besoins) |
| Longueur du plomb |
Longueur de conduite de la pince à courant flexible: 2 m |
| ligne d'essai de tension |
1 m de longueur (1 pour le rouge et le noir) |
| portée de l'essai |
Reconnaissance de panne d'alimentation: la bobine peut détecter des signaux d'impulsion avec une résistance de boucle de 0Ω10kΩ; lorsque la résistance de la boucle de détection est de 10kΩ,la batterie de l'émetteur doit être garantie au-dessus de 11V (généralement elle peut atteindre une longueur de câble de 0 à 10 kilomètres, principalement par résistance à la mise à la terre et par résistance au câble) |
| Identification en direct: la bobine peut détecter des signaux d'impulsion avec une résistance de boucle de 0Ω ∼ 200Ω; lorsque la résistance de la boucle de détection est de 200Ω,la batterie de l'émetteur doit être garantie au-dessus de 11V (généralement elle peut atteindre une longueur de câble de 0 à 5 kilomètres, principalement par résistance à la mise à la terre et par résistance au câble) |
| Plage de mesure |
Voltage CA: 0,00V ∼ 600V ((50 Hz/60 Hz) |
| courant alternatif:: 0,00A ∼5000A ((50Hz/60Hz) |
| Fréquence de courant: 45 Hz à 70 Hz |
| Précision |
Voltage CA: ± 2% ± 3dgt |
| courant alternatif: ± 2% ± 3dgt |
| Fréquence de courant: ± 2% ± 3dgt |
| Signal d'identification |
Amplitude du signal couleur et affichage numérique |
| Taux de détection |
Environ 1 fois par seconde |
| Ajustement des gains |
Dans l'interface de test, appuyez sur les touches fléchées gauche et droite pour régler l'agrandissement du signal, la barre d'amplitude du signal est à 10 ~ 100, le meilleur |
| Régulation du rétroéclairage |
Dans l'interface de sélection de la fonction de démarrage, appuyez sur les touches fléchées vers le haut et vers le bas pour régler la luminosité du rétroéclairage LCD |
| Arrêt automatique |
Environ 30 minutes après l'alimentation, le compteur s'éteindra automatiquement pour réduire la consommation de la batterie |
| tension de la batterie |
Lorsque la tension de la batterie est inférieure à 6,5 V, l'icône de basse tension de la batterie est affichée, rappelant de charger la batterie |
| chargeur |
Chargeur à courant continu de 9 V |
| Port de charge |
Port de charge USB |
| Température de fonctionnement et humidité |
-10°C à 40°C; inférieur à 80% de RH |
| Température et humidité de stockage |
-10°C à 50°C, ≤ 95%RH, pas de condensation |
| Poids du récepteur |
Serre à courant 172g; récepteur 370g (avec batterie) |
| Résister à la tension |
AC2000V/rms (avant les extrémités avant et arrière du boîtier) |
| Convient pour les réglementations de sécurité |
IEC61010-1 CAT III 600V, IEC61010-031, IEC61326, degré de pollution 2 |
