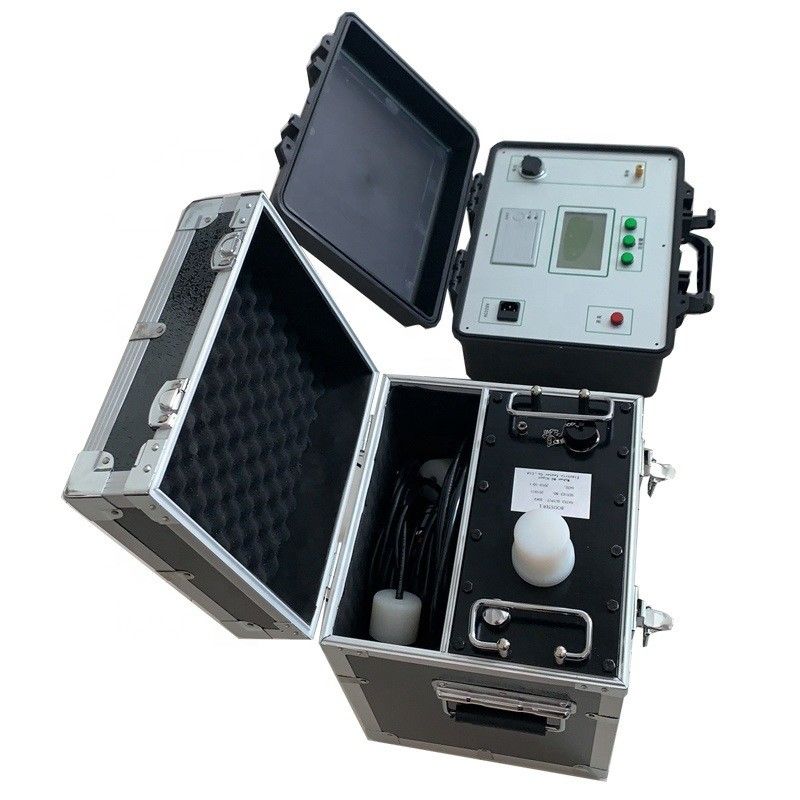

Testeur de résistance VLF pour la fonction de protection du câble contre les surtensions

Principe de l'essai de tension d'isolation à très basse fréquence

L'essai de résistance à la tension de l'isolation à très basse fréquence est en fait une alternative à l'essai de résistance à la tension de la fréquence industrielle.les câbles et autres produits d'essai pour la fréquence industrielle résistent à l'essai de tension, parce que leur couche d'isolation présente une grande capacité électrique, donc besoin d'un transformateur de test de grande capacité ou transformateur de résonance.et très gênant à utiliserPour remédier à cette contradiction, le secteur de l'électricité a adopté une fréquence de test réduite, réduisant ainsi la capacité de l'alimentation électrique d'essai.D'après les preuves théoriques et pratiques de nombreuses années au pays et à l'étranger, avec 0.1Hz ultra-faible fréquence résister à l'essai de tension au lieu de fréquence résister à l'essai de tension, non seulement peut avoir la même équivalence, et le volume de l'équipement est considérablement réduit,le poids est considérablement réduit, théoriquement la capacité d'environ un cinquième de la fréquence, et le fonctionnement simple, par rapport à la fréquence de test supériorité plus.C'est la raison pour laquelle cette méthode est couramment utilisée dans les pays développés.
Ce produit combine la technologie avancée de la conversion de fréquence numérique moderne et adopte un contrôle par micro-ordinateur, qui rend le boost, le contrepoids, la mesure et la protection entièrement automatiques.Parce que c'est entièrement électronique.Le grand écran LCD est clair et intuitif, et il peut afficher la forme d'onde de sortie et les rapports d'essai d'impression.
Ce produit présente les caractéristiques suivantes:
1, une tension nominale inférieure ou égale à 50 kV à très basse fréquence utilisant une seule structure (un booster); plus de 50 kV à très basse fréquence utilisant une structure en série (deux booster en série),pour réduire considérablement le poids global, la capacité de charge est améliorée, et les deux boosters peuvent être utilisés séparément pour la basse tension de niveau ultra basse fréquence.
2Les données sur le courant, la tension et la forme d'onde sont obtenues directement à partir de l'échantillonnage latéral à haute tension, de sorte que les données sont précises.
3"Avec fonction de protection contre la surtension, lorsque la sortie dépasse la valeur limite de tension définie, l'instrument s'arrête et protège, le temps d'action est inférieur à 20 ms.
4"Avec fonction de protection contre les surtensions: conçu pour une double protection contre les hautes et basses tensions, le côté haute tension peut être arrêté avec précision selon la valeur définie;le côté basse tension sera arrêté lorsque le courant dépasse le courant nominal, le temps d'action est inférieur à 20 ms.
5"La résistance de protection de sortie haute tension est conçue dans le corps du booster, il n'est donc pas nécessaire de connecter une autre résistance de protection à l'extérieur.
6"En raison de l'utilisation de circuits de contrôle de rétroaction négative en boucle fermée à haute et basse tension, la sortie n'a pas d'effet d'augmentation capacitive.
