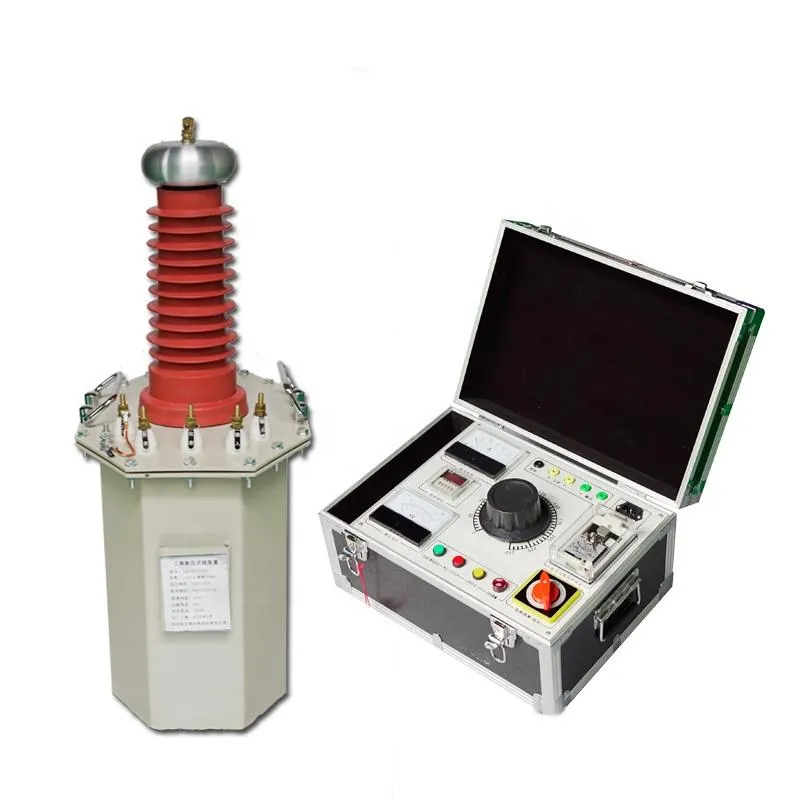

Transformateur AC DC Testeur d'hypotension à haute tension

Transformateur de test immergé dans l'huile, c'est-à-dire Kit de test d'isolement AC/DC, également connu sous le nom de booster, est l'équipement de test de base pour les centrales électriques, les systèmes d'alimentation et de distribution et les unités de recherche scientifique. Utilisé pour toutes sortes d'équipements électriques, tests de tension AC et DC et tests de défauts de câbles. Il peut s'agir de divers produits électriques, d'équipements électriques, de matériaux isolants soumis à un test de résistance d'isolement sous la tension spécifiée, de tester le niveau d'isolation des produits, de trouver les défauts d'isolation des produits testés, de mesurer la capacité à résister aux surtensions.

Le transformateur de test de type AC et le transformateur de test haute tension léger à double usage AC/DC sont fabriqués à partir de tôles d'acier au silicium laminées à froid de haute qualité. La bobine est de type cylindre multicouche en forme de pagode concentrique, bobine basse tension à l'intérieur, bobine haute tension à l'extérieur, belle, portable.


Son principe de fonctionnement consiste à utiliser une alimentation de fréquence de 220 V/380 V pour accéder au boîtier de commande, via la régulation du régulateur de tension à autocouplage 0-220 V/380 V en entrée de l'enroulement primaire du transformateur de test. Selon le principe de l'induction électromagnétique, dans l'enroulement secondaire (haute tension) selon le rapport du nombre de spires de l'enroulement primaire pour obtenir le même multiple d'amplitude de tension - haute tension de fréquence d'alimentation. Cette haute tension de fréquence d'alimentation peut être obtenue par redressement de pile de silicium haute tension et filtrage par condensateur, et l'amplitude est le double de la valeur efficace de la haute tension de fréquence d'alimentation.
Cette SÉRIE de produits est divisée en trois catégories : type AC, type à double usage AC et DC, et peut être connectée avec une prise de 200 V en transformateur de test de type excité en série.
