Testeur de protection contre le relais à phase unique pour un essai d'injection secondaire précis

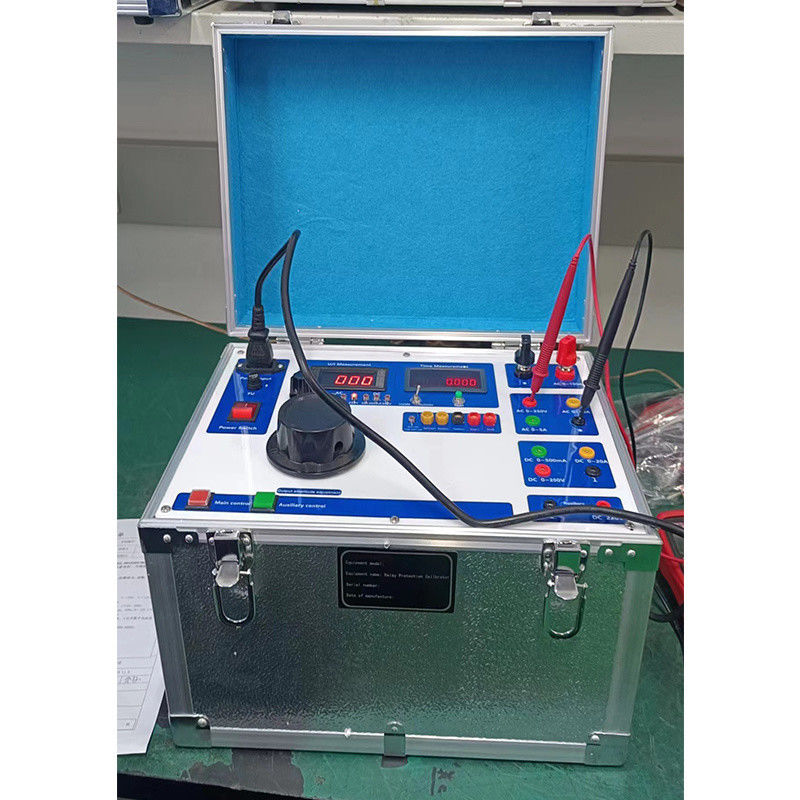

XHJB612 Testeur de protection contre les relais à phase unique pour des essais d'injection secondaire précis



Principales fonctions
☆ Requiert une alimentation AC220V monophase, utilisant de beaux et élégants panneaux en PVC
☆A une sortie mA, qui peut répondre aux tests de polarisation, de signal et d'autres tests de relais
☆Mètre de millisecondes numérique intégré avec bornes de démarrage et d'arrêt
☆Avec des signaux sonores et lumineux pour les contacts d'action, etc.
☆Chassis en alliage d'aluminium de haute résistance spécialement conçu, facile à transporter et à transporter
☆Le fonctionnement du panneau est simple et facile à maîtriser, et le câblage est transparent, ce qui le rend pratique pour le travail sur place.

1	Énergie électrique	AC220V ± 10%, 50 Hz
2	Sortie Circuit principal	Sortie CA: courant: 0-5A 0-50A 0-150A Voltage: 0-250V réglable en continu
3		Sortie en courant continu: Voltage: 0-250V Courant: 0-20A 0-500mA
4		Mesure du temps: 0-99.99S
5	Plage de mesure	Le débit de la tension est de 0,05 V à 500 V.
6		courant: 0~5A 0~50A 0~150A 0,5%RD±2d
7		Plage de temps de mesure: 0,01 à 99,99 s

Comment utiliser
1 Inspection ou préparation avant utilisation
Avant d'utiliser l'instrument, il convient d'effectuer une inspection visuelle et d'ancrer de manière fiable l'extrémité de mise à la terre du câble de puissance à trois cœurs.et puis la puissance d'essai sur l'instrument. À ce moment, les deux compteurs devraient être allumés, et touchez le bouton "Sélection de sortie" avec votre main. , l'indicateur d'état de sortie doit être normal de gauche à droite.
2 Fonctionnement de la tension de sortie du circuit principal
Sélectionnez l'état de sortie dans la plage "AC0-250V", appuyez sur l'"interrupteur de commande de sortie" du circuit principal situé dans le coin inférieur gauche de la chambre d'essai,et régler lentement le bouton de régulation de tension. La paire de tension/ampéromètres doit afficher la tension CA "0~250V". Pour la sortie "DC0~300V", sélectionnez l'état de sortie dans la plage "DC0~250V", et la méthode de réglage est la même que ci-dessus.
3 Fonctionnement du courant de sortie du circuit principal
Sélectionnez l'état de sortie dans la plage "AC0 ~ 5A", appuyez sur le "interrupteur de commande de sortie" du circuit principal et réglez lentement le bouton du régulateur de tension.la tension/ampérimètre doit afficher un courant de 0 à 5 A, et d'autres ajustements actuels sont similaires à cette méthode.
4 Exemples d'utilisation:
4.1 Essai de prise et de décharge du relais de tension
Tout d'abord, mettre l'instrument en état de préparation, connecter la bobine de relais en cours d'essai à la borne de sortie de tension correspondante, appuyer sur l'interrupteur "contrôle de sortie du circuit principal",et régler lentement le bouton pour faire la tension de sortie augmenter régulièrementLorsque le relais est fermé, enregistrer la tension de fermeture. , puis ajustez le gros bouton dans la direction opposée jusqu'à ce que le relais soit relâché et enregistrez la tension de relâche.Si le relais soumis à l'essai est un relais de surtension, procéder dans la direction opposée.
4.2 Essai de la valeur de réglage du courant du relais
Retirer le relais soumis à l'essai de la ligne, le connecter à la borne de sortie de courant de l'instrument, sélectionner la plage de courant de sortie appropriée, telle que "0~5A" ou "0~100A",appuyez sur le bouton "Contrôle de sortie", et ajustez lentement le maximum Tournez le bouton sur l'action du relais, observez la valeur de tension/ampère et jugez l'action du relais.
4.3 Détermination du temps de retard du relais
Connectez le relais soumis à l'essai à la borne de sortie (la tension de travail est AC ou DC selon les exigences du relais), ajustez-la à la valeur nominale d'action et rétablissez-la après coupure de courant.Connectez les contacts de déplacement et de fermeture du relais soumis à l'essai aux bornes II et , appuyez sur l'interrupteur "contrôle de sortie", la bobine de relais obtiendra la tension de fonctionnement nominale, et démarrer le chronomètre en même temps.À cette heure-ci, le chronomètre Le nombre affiché est l'heure de fermeture retardée du relais de temps.
4.4 Essai de relais intermédiaire (avec bobine de maintien)
Déterminer le type de mode d'action (voltage ou courant) et le type de mode de maintien (voltage ou courant) du relais soumis à l'essai.Prenons l'exemple du maintien de la tension d'action du courant (réleau CC), sélectionnez la plage de sortie de courant continu (0 à 500mA ou 0 à 5A), appuyez sur l'interrupteur "Contrôle de sortie", ajustez lentement le bouton grand à l'action du relais et notez le courant en mouvement.Puis connectez la sortie du circuit auxiliaire à l'extrémité de la bobine de maintien du relais, ajustez lentement le petit bouton à la valeur nominale du relais, notez la valeur de tension de maintien et déterminez la qualité du relais en fonction des conditions d'action ou de maintien.
En bref, tant que vous maîtrisez la relation de conversion entre les différentes sorties de cet instrument et l'instrument de mesure,vous pouvez tirer des conclusions d'un exemple et les appliquer de manière flexible selon les conditions spécifiques du relais testéJe ne vais pas donner ici des exemples un par un.


Emballage:Casse en bois remplie de mousse

Pour la navigation:par voie aérienne, maritime, express, etc.

Temps de livraison:7 à 10 jours ouvrables si c'est en stock.
