Indicateur de faille de câble souterrain avec synchronisation acoustique-magnétique et détection A-frame

Name: Indicateur de faille de câble souterrain avec synchronisation acoustique-magnétique et détection A-frame
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Le numéro de série XHDD503
Price: 4,175.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	Xi'an, Shaanxi, Chine
Nom de marque:	XZH TEST
Certification:	CE, ISO
Numéro de modèle:	Le numéro de série XHDD503

Les informations détaillées

Lieu d'origine:

Xi'an, Shaanxi, Chine

Nom de marque:

XZH TEST

Certification:

CE, ISO

Numéro de modèle:

Le numéro de série XHDD503

Numéro de modèle.:

XHDD503E

Usage:

Testeur de câbles réseau, testeur de câbles audio, testeur de câbles coaxiaux, testeur de câbles num

Pouvoir:

Électricité

Personnalisé:

Personnalisé

Couleur:

Noir

Filtre:

200 Hz à 1600 Hz Facultatif

Gain de production:

16 niveaux (0 à 112 dB)

Précision du positionnement acoustique-magnétique:

Moins de 0,2 m

Précision de positionnement de la tension d'étape:

Moins de 0.5m

Précision de l'identification du chemin:

Moins de 0.5m

Forfait Transport:

Caisse en bois

Marque déposée:

Test XZH

Origine:

Chine

Code SH:

9031809090

Capacité d'approvisionnement:

2000 pièces/an

Personnalisation:

Disponible

Service après-vente:

Certificat de garantie

Garantie:

12 mois

Mettre en évidence:

High Light

Mettre en évidence:

Détection de défauts de câbles souterrains

pointeur acoustique-magnétique

localisateur de tension de pas en A

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

Étui en bois

Délai de livraison:

5 à 8 jours

Conditions de paiement:

T/T

Capacité d'approvisionnement:

2000unités / an

Description de produit

Définition

Le localisateur de défaut du câble utilise les principes de capture des vibrations et d'induction électromagnétique pour déterminer l'emplacement spécifique du point de défaut du câble.Un générateur d'impulsions haute tension est utilisé pour provoquer flash sur la décharge au point de défautLes phénomènes physiques tels que les ondes de vibration, les ondes sonores,et les ondes électromagnétiques générées par le flash sur la décharge au point de défaillance sont captées par une sonde spéciale de l'instrument de pointeL'emplacement exact du point de défaut est déterminé par l'ouïe et la vision du testeur.la tâche de localisation précise du point de défaillance du câble "directement au-dessus du câble et dans la plage de mesure approximative" est terminée.
Cet instrument à point fixe est adapté pour les défauts de faible résistance, de court-circuit, de circuit ouvert et de déconnexion des câbles d'alimentation, des câbles coaxiaux à haute fréquence, des câbles d'éclairage de rue,et fils enfouis fabriqués à partir de différents matériaux avec différentes sections transversales et supports, ainsi qu'une fuite à haute résistance et un flash à haute résistance en cas de défaut.

Caractéristiques du produit
1Un écran LCD à haute luminosité tactile de 5 pouces assure la visibilité sous le soleil.
2Il dispose de 4 modes de test: standard, amélioré, réduction du bruit et personnalisé.
3Il possède 4 fonctions de positionnement: synchronisation acoustique-magnétique, acoustique pure, magnétique pure et tension de pas.
4Il dispose d'une technologie de réduction du bruit de fond et peut choisir parmi une variété de méthodes de filtrage.
5- Équipé de fonctions BNR et silencieuses.
4Il a une indication de déviation.
5Équipé de capteurs de signaux d'isolation physique multicouches, grade imperméable IP65.
6Batterie au lithium de grande capacité, longue durée de veille, équipée de chargeur rapide.
7Petit et léger, facile à utiliser et interface simple homme-machine.

Spécification technique

Paramètres du filtre	100 Hz à 1600 Hz.
	Passe basse: 100 Hz à 300 Hz.
	Je suis à l'écoute.
	La bande passante est de 200 Hz à 600 Hz.
Gain de chaîne:	8 niveaux réglables.
Gain du canal magnétique:	8 niveaux réglables.
Gain de tension par étape:	8 niveaux réglables.
Gain de sortie:	16 niveaux (0 à 112 dB)
Impédance de sortie:	350Ω
Précision de positionnement acoustomagnetique:	≤ 0,1 m.
Réglage de la tension d'étape	≤ 0,5 m
Précision de l'identification du tracé:	≤ 0,5 m
Il possède des fonctions de réduction du bruit de fond BNR et de réduction du bruit muet.
Méthode de commande de l'écran:	Un écran tactile de 5 pouces.
Énergie électrique	4*18650 batteries au lithium standard.
Temps de veille:	plus de 8 heures.
Le volume:	Pour les véhicules à moteur électrique
Température ambiante:	-25 à 65 °C; humidité relative: ≤ 90%.

Mise en page et instructions de l'instrument
Composition de l'instrument
1. Localisateur de défauts de câble: localiser avec précision les points de défaut du câble dans la plage de mesure approximative.
2Probe: comprenant une sonde, une sonde, trois griffes et une tige de connexion, reliée au canal d'entrée pour recevoir des signaux.
3. Portez des écouteurs; connectez le canal d'entrée de l'instrument de pointage (rétroaction du signal de sortie).
4.7 ligne de signal de base: câble de connexion entre l'instrument de pointage et la sonde (connexion de l'instrument de pointage et de la sonde).
5Chargeur: connectez-le à la prise de charge de l'instrument pour le chargement.
6.Un cadre: utilisé pour les essais effectués selon la méthode de tension étape.
7. câble de raccordement A-frame: localisateur de défaut de câble et câble de raccordement A-frame.
8Une épingle à terre: un accessoire correspondant pour le cadre A.

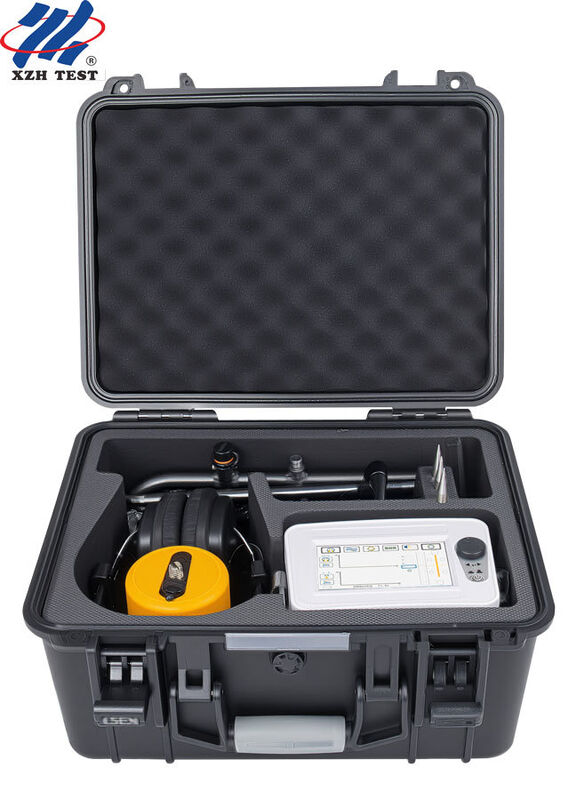

Liste d'emballage

Une fois le cadre A connecté, il entre automatiquement dans l'interface d'essai comme indiqué à droite.
Remarquez qu'en bas de l'image A, il y a des flèches, rouge et vert, avec du rouge à l'avant et du vert à l'arrière.Cela signifie que le rouge indique la fin du câble et le vert indique le début du câble.

Déplacez lentement la trame A le long du chemin d'enterrement du câble vers l'extrémité du câble et observez les changements des graphiques à barres rouges et vertes sur l'écran d'essai.Cela reflète un changement de direction du courant.
À une grande distance du point de détérioration, les barres rouges et vertes de l'écran apparaissent légèrement irrégulières et petites.
Lorsque vous vous approchez du point de faille, par exemple à environ 5 mètres du point de faille, vous remarquerez que le graphique à barres rouges devient très grand, comme indiqué dans l'image ci-dessus à gauche.
Lorsque vous êtes directement au-dessus du point de faille ou à environ 1 à 2 mètres devant et derrière le point de faille,vous remarquerez que les graphiques de barres rouges et vertes deviennent très petits et apparaissent à l'écran comme indiqué dans l'image ci-dessus à droite.
Une fois que vous passez le point de faille, par exemple à environ 5 mètres du point de faille, vous remarquerez que le graphique de barre verte devient très grand.
De cette façon, en cherchant patiemment, vous pouvez trouver l'emplacement de la faille.
