Caractéristiques du produit
- L'écran LCD à haute luminosité tactile de 5 pouces assure la visibilité sous la lumière du soleil.
- 4 modes d'essai: standard, amélioré, réduction du bruit et personnalisé.
- 4 fonctions de positionnement: synchronisation acoustique-magnétique, purement acoustique, purement magnétique, et tension de pas.
- Technologie de réduction du bruit de fond avec plusieurs méthodes de filtrage.
- Équipé de fonctions BNR et silencieuses.
- Indication de l'écart de trajectoire pour un traçage précis du tracé du câble.
- Capteurs de signaux d'isolation physique multicouches, résistant à l'eau IP65.
- Une batterie au lithium de grande capacité, longue période de veille, équipée d'un chargeur rapide.
- Petit et léger, facile à utiliser, et simple interface homme-machine.
Spécification technique
| Paramètres du filtre |
| Passer à travers. |
100 Hz à 1600 Hz |
| basse passe |
100 Hz à 300 Hz |
| haut pass |
160 Hz à 1600 Hz |
| Passe-bande |
200 Hz à 600 Hz |
| Gain par canal |
8 niveaux réglables |
| Gain par canal magnétique |
8 niveaux réglables |
| Gain de tension par étape |
8 niveaux réglables |
| Gain de production |
16 niveaux (0 à 112 dB) |
| Impédance de sortie |
350Ω |
| Précision du positionnement acoustique-magnétique |
≤ 0,1 m |
| Précision de positionnement de la tension d'étape |
≤ 0,5 m |
| Précision de l'identification du chemin |
≤ 0,5 m |
| Fonctions intégrées de réduction du bruit de fond et de silencieux |
| Méthode de contrôle de l'affichage |
Écran tactile haute luminosité de 5 pouces |
| Énergie |
4 × 18650 Piles au lithium standard |
| Temps de veille |
Plus de 8 heures |
| Le volume |
Le nombre de cycles est calculé en fonction de l'intensité du courant. |
| Poids global |
7 kilos |
| Température ambiante |
-25 ~ 65°C; Humidité relative ≤ 90% |
Principe de fonctionnement 1Méthode de synchronisation acousto-magnétique
La méthode de synchronisation acousto-magnétique est une méthode très précise et unique pour l'emplacement précis des défauts.Son principe est basé sur la méthode traditionnelle de détermination des points acoustiques et ajoute la détection et l'application de signaux électromagnétiques.
Lorsque le générateur haute tension effectue une décharge d'impact sur le câble défectueux, le son généré par la décharge au point de défaillance est transmis au sol.Le signal sonore est capté par une sonde très sensibleAprès l'amplification, un son "pop" peut être entendu en écoutant avec des écouteurs.
La sonde intégrée de la sonde reçoit le signal du champ magnétique en temps réel, and uses the principle that the propagation speed of the magnetic field is much higher than the propagation speed of sound to determine the distance of the fault point by detecting the time difference between the electromagnetic signal and the sound signalContinuez à déplacer la position du capteur pour trouver le point avec la plus petite différence de temps acoustique-magnétique, alors l'emplacement exact du point de défaut sera en dessous.
Les instruments de mesure acoustique traditionnels utilisent généralement uniquement des écouteurs pour surveiller,ou sont complétés par le basculement du pointeur du compteur pour identifier le son de décharge au point de défaillanceComme le bruit de décharge disparaît en un clin d'œil et ne diffère pas beaucoup du bruit ambiant, il pose souvent de grandes difficultés aux opérateurs peu expérimentés.La méthode de synchronisation acoustique-magnétique évite efficacement les problèmes ci-dessus de la méthode de mesure acoustique traditionnelle.
2La méthode du son pur
La méthode du son pur est constituée d'un capteur de vibration acoustique, d'un amplificateur de signal, d'un circuit filtrant, d'une unité d'échantillonnage, d'un processeur, d'une unité d'affichage, d'une unité d'amplificateur de puissance, d'un casque, etc.La méthode du son pur est principalement utilisée pour mesurer les défauts de résistance élevée et de flashoverSon principe principal est d'utiliser une source de haute tension pour appliquer une tension d'impulsion sur le câble de défaillance pour provoquer une panne de décharge au point de défaillance,et ensuite utiliser le son généré lors de la décharge pour localiser avec précision le défautLe capteur de vibration acoustique convertit le signal acoustique en signal électrique, qui est amplifié et filtré par un amplificateur de signal et un circuit de filtrage.il est restauré pour sonner à travers les écouteursL'emplacement où l'intensité sonore est la plus élevée est le point de défaillance.
3La méthode magnétique pure.
La méthode purement magnétique permet de déterminer la trajectoire du câble et l'emplacement exact du point de défaillance du câble.Son principe principal est d'utiliser une source de haute tension pour appliquer une tension d'impulsion au câble défectueux, utilisez une bobine d'induction pour capter le signal d'impulsion, et jugez s'il dévie du câble par les caractéristiques du signal d'impulsion.Lorsque les caractéristiques des signaux d'impulsion captés dévient, il est déterminé comme point de défaillance.
4. Métode A-cadre
Si une défaillance de la terre se produit dans un câble enfoui, nous pouvons utiliser la méthode de différence de potentiel pour trouver le point de défaillance.La méthode consiste à ajouter une tension d'essai entre le point d'essai du câble défectueux et la terre, alors un champ électrique distribué concentrique avec le point d'entrée sera formé autour du point d'entrée du câble.Il n'y a pas de différence de potentiel entre les points ayant le même rayon dans ce champ électrique, mais il existe une différence de potentiel entre deux points ayant des rayons différents (points A et B de la figure), et lorsque la distance entre les deux points est fixe,la distance entre les deux points est la plus proche l'objet est, plus la différence de potentiel est forte.
En utilisant cette fonctionnalité, nous pouvons déplacer les points A et B progressivement plus près du point central.Si elle continue à dépasser le point de défaillance, la polarité de la différence de potentiel sera inversée, de sorte que le point de mise à la terre puisse être déterminé avec précision en se déplaçant d'avant en arrière.
Mise en page et instructions de l'instrument

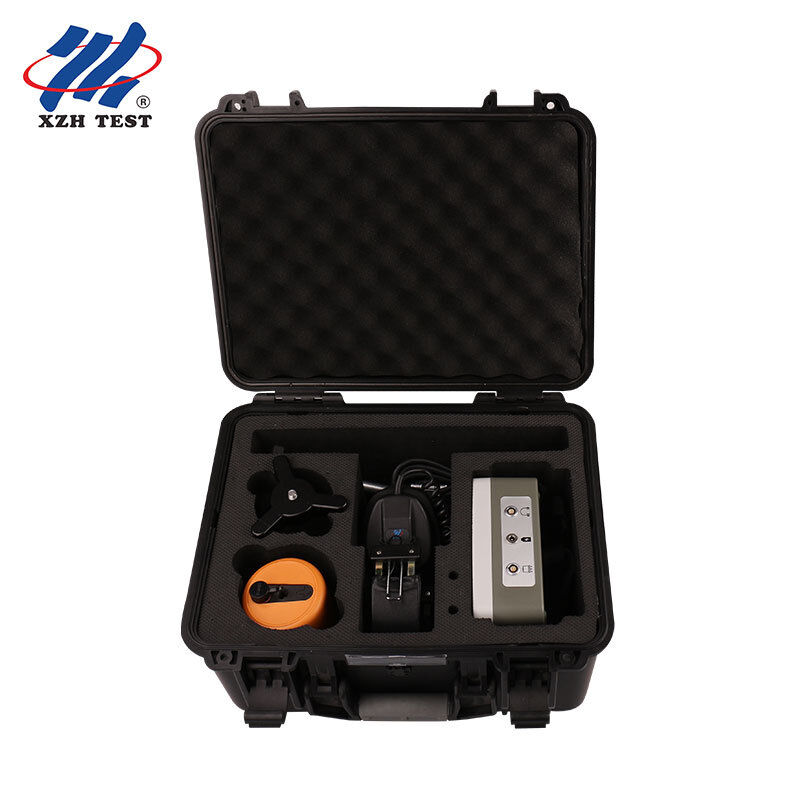

Composition de l'instrument:
- Localisateur de défaut de câble: localiser avec précision les points de défaut du câble dans la plage de mesure approximative.
- Probe: comprenant une sonde, une sonde, trois griffes et une tige de connexion, connectée au canal d'entrée pour recevoir des signaux.
- Portez des écouteurs: connectez le canal d'entrée de l'instrument de pointage (rétroaction du signal de sortie).
- Ligne de signal à 7 cœurs: câble de connexion entre l'instrument de pointage et la sonde.
- Chargeur: connectez-le à la prise de charge de l'appareil de charge.
- Un cadre: utilisé lors de l'essai par la méthode de tension étape.
- Cable de raccordement A-frame: localisateur de défaut de câble et câble de raccordement A-frame.
- Épingle de terre: un accessoire correspondant pour le châssis A.
Liste d'emballage
Guide d'exploitation du cadre A
Une fois le cadre A connecté, il entrera automatiquement dans l'interface de test comme indiqué ci-dessus.avec rouge à l'avant et vert à l'arrièreCela signifie que le rouge indique la fin du câble et le vert le début du câble.
Déplacez lentement la trame A le long du chemin d'enterrement du câble vers l'extrémité du câble et observez les changements des graphiques à barres rouges et vertes sur l'écran d'essai.Cela reflète un changement de direction du courant.
A une grande distance du point de dégât, les barres rouges et vertes sur l'écran apparaissent légèrement irrégulières et petites.par exemple à environ 5 mètres du point de faille, vous remarquerez que le graphique à barres rouges devient très grand, comme indiqué dans l'image ci-dessus à gauche.
Lorsque vous êtes directement au-dessus du point de faille ou à environ 1 à 2 mètres devant et derrière le point de faille,vous remarquerez que les graphiques de barres rouges et vertes deviennent très petits et apparaissent à l'écran comme indiqué dans l'image ci-dessus à droiteUne fois que vous passez le point de faille, par exemple à environ 5 mètres du point de faille, vous remarquerez que le graphique de barre verte devient très grand.vous pouvez trouver l'emplacement de la faille.
Questions fréquemment posées
Q: Que font les modes de détection AMS, BNR et A-Frame?
AMS (Acoustic-Magnetic Synchronization) combine des signaux acoustiques et électromagnétiques pour identifier avec précision les défauts de flashover.BNR (réduction du bruit de fond) filtre le bruit ambiant dans les environnements urbains ou industrielsLa détection de tension par étape A-Frame permet de localiser les défauts de gaine/isolation sur les câbles directement enterrés en mesurant les gradients potentiels du sol.Ensemble, ils couvrent l'ensemble des scénarios de détection des défauts du câble.
Q: Quelle est la précision de l'indication et quelle profondeur peut-elle détecter?
La synchronisation acoustique-magnétique atteint une précision de 0,1 m, réduisant la zone de creusement à environ 30 cm de diamètre.atteignant généralement 5 à 8 m pour les failles de flashover standardLes canaux acoustiques et magnétiques séparés assurent une vérification croisée, vous assurant de creuser une fois au bon endroit.
Q: Qu'est-ce que l'interface à écran tactile ajoute aux opérations sur le terrain?
L'écran tactile lisible par la lumière du soleil fournit une rétroaction visuelle claire des formes d'ondes acoustiques et de l'intensité du champ magnétique, permettant la reconnaissance de motifs lors de l'identification des défauts.Les opérateurs peuvent visuellement confirmer que le rythme de décharge correspond au signal sonoreL'interface numérique stocke également les paramètres d'essai pour la documentation des rapports.
Q: Comment le système fonctionne-t-il dans les environnements urbains bruyants?
La technologie BNR filtre numériquement le bruit de fond provenant de la circulation, de l'équipement de construction et de l'équipement industriel.Pour les conditions sonores extrêmes, les écouteurs IP65 avec isolation active du bruit permettent aux opérateurs de se concentrer sur les faibles sons de décharge de défaut qui seraient autrement masqués par le bruit ambiant.
Q: Quelle durée de vie de la batterie puis-je attendre sur le terrain?
Le XHDD503E offre plus de 8 heures de fonctionnement continu à pleine charge, suffisant pour un changement de champ complet.Le compartiment de batterie scellé IP65 protège contre l'entrée d'humidité lors d'une utilisation prolongée à l'extérieur dans des conditions humides.
Q: Quelle garantie et quel support sont inclus?
Garantie standard de 12 mois couvrant les défauts de fabrication, avec support technique à vie. Certifié CE et ISO. Chaque unité comprend un manuel d'utilisation, des écouteurs, un étui et un chargeur.Formation facultative sur place et plans de garantie prolongée disponiblesLes demandes techniques reçoivent généralement une réponse dans les 24 heures.
