Localisateur de défaut de câble portable pour tests acoustiques traditionnels personnalisés

Q : Qu'est-ce que la synchronisation acoustique-magnétique et pourquoi est-elle importante ?

La synchronisation acoustique-magnétique (AMS) mesure à la fois l'onde sonore (acoustique) et l'impulsion électromagnétique (magnétique) générées lors de la décharge haute tension au point de défaut. Comme le son voyage plus lentement que l'onde électromagnétique, la différence de temps entre les deux signaux confirme que vous êtes directement au-dessus du défaut. Cette vérification à double canal élimine les faux positifs dus au bruit ambiant.

Q : Quelle est la précision de localisation pour l'excavation ?

Le XHDD503C atteint une précision de localisation de 0,1 m (10 cm) dans des conditions de sol normales. Cela signifie que la zone d'excavation peut être limitée à un diamètre d'environ 30 à 50 cm, réduisant considérablement le temps de creusement et les coûts de restauration de surface par rapport aux tranchées d'essai sur plusieurs mètres.

Q : Comment utiliser le localisateur après la pré-localisation par TDR ?

Après que le TDR a fourni la distance du défaut (par exemple, 317 m), utilisez un traceur de chemin de câble pour marquer le chemin du câble au-dessus du sol. Marchez avec le localisateur le long de ce chemin près de la distance indiquée par le TDR. À l'approche du défaut, le signal acoustique devient plus fort et la lecture de la différence de temps magnétique diminue. Le signal acoustique le plus fort combiné à la différence de temps minimale marque l'emplacement exact du défaut.

Q : Le XHDD503C peut-il fonctionner avec différents types de générateurs haute tension ?

Oui. Le XHDD503C est compatible avec tout générateur de surtension haute tension qui produit des impulsions de décharge périodiques. Il fonctionne avec des systèmes intégrés (par exemple, XHHV535-4TSB) et des configurations traditionnelles de transformateur de test + condensateur. Le localisateur détecte les signaux acoustiques et magnétiques générés par la décharge haute tension, quelle que soit l'équipement source.

Q : Qu'est-ce qui affecte la profondeur de localisation et comment puis-je la maximiser ?

La profondeur de localisation dépend de l'énergie de décharge haute tension au point de défaut, de la composition du sol (le sable atténue plus que l'argile) et des niveaux de bruit de fond. Pour maximiser la profondeur : utilisez la tension de décharge la plus élevée possible en toute sécurité, assurez-vous que le point de défaut est complètement décomposé (canal à faible résistance) et effectuez la localisation pendant les périodes les plus calmes (tôt le matin ou la nuit) dans les zones urbaines à bruit élevé.

Q : Quelle garantie et quel support sont fournis ?

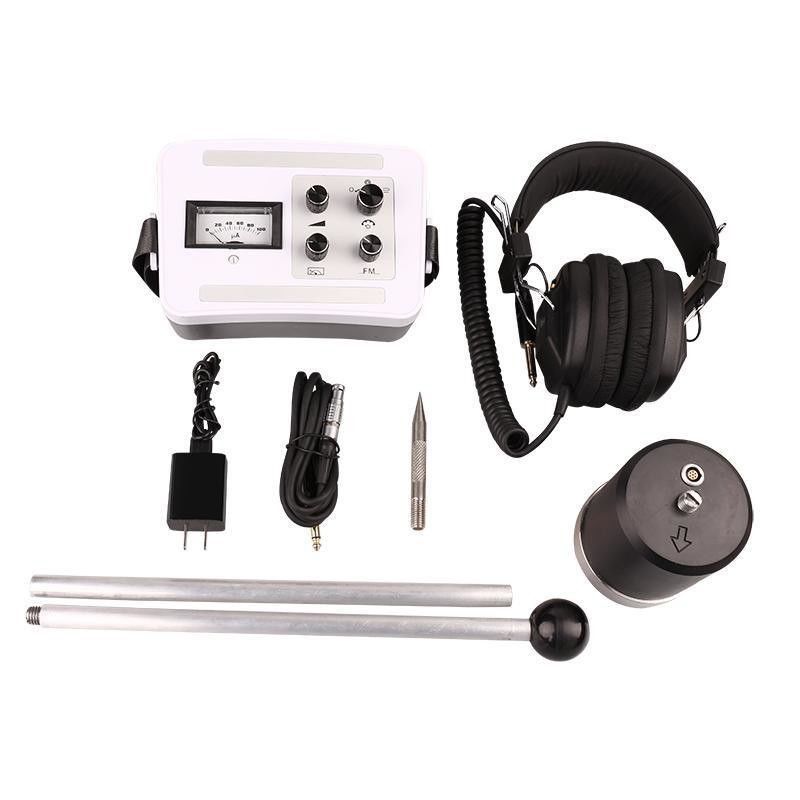

Garantie de 12 mois contre les défauts de fabrication avec support technique à vie. Le forfait comprend l'unité de localisation, le casque, le capteur de sol, l'étui de transport, le chargeur et le manuel d'utilisation. Certifié CE et ISO. Garantie étendue et formation sur site disponibles.
