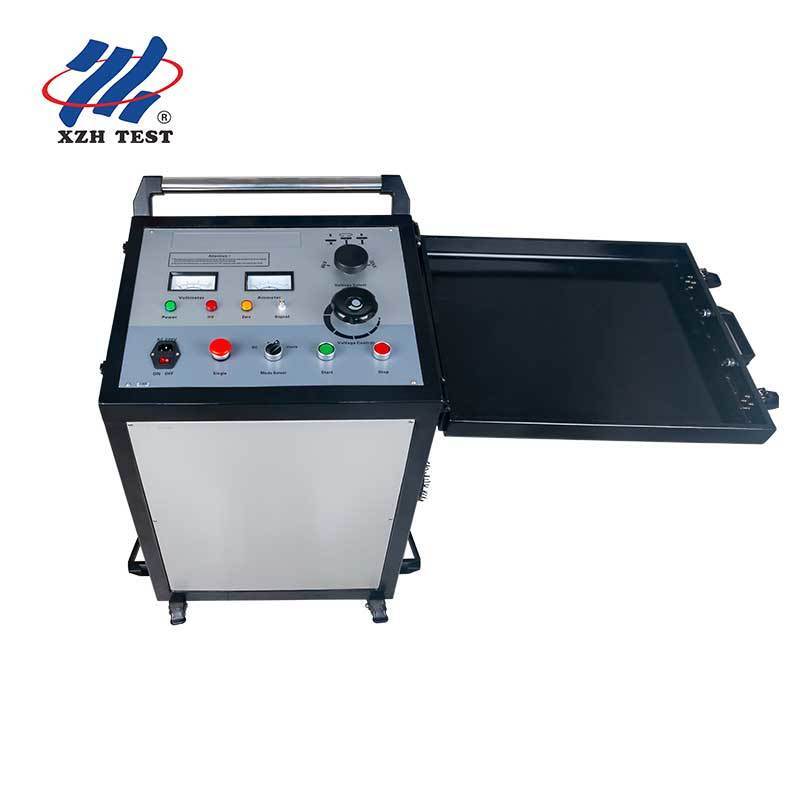

Thumper XHHV535-4TS à blindage personnalisable pour câbles haute tension, trois plages de tension 8, 16, 32 kV pour les entreprises de localisation de défauts

Le XHHV535-4TS est conçu pour les organisations qui exigent de la flexibilité dans leur équipement de localisation de défauts de câbles. Que vous soyez un entrepreneur gérant diverses classes de tension sur votre territoire de service, un service public standardisant sa flotte avec des générateurs de surtension configurés sur mesure, ou un distributeur recherchant des équipements de marque OEM pour votre marché — le 4TS s'adapte à vos besoins.

Le XHHV535-4TS est doté d'un compartiment haute tension entièrement blindé qui isole la source d'alimentation CC, le condensateur de stockage d'énergie et l'ensemble de la sphère de décharge dans un boîtier métallique fermé. Cette conception remplit trois objectifs essentiels pour les opérations sur le terrain et industrielles :

• Sécurité de l'opérateur : L'enceinte blindée empêche tout contact accidentel avec des composants sous tension pendant le fonctionnement. Tous les chemins haute tension sont contenus dans des barrières métalliques mises à la terre — dépassant les exigences de sécurité CEI 61010-1 pour les équipements de test haute tension
• Compatibilité électromagnétique : La construction blindée minimise les émissions d'EMI rayonnées pendant les événements de décharge de surtension, protégeant les instruments sensibles co-localisés tels que les testeurs de câbles TDR, les localisateurs de défauts acoustiques-magnétiques et les équipements de communication contre les interférences électromagnétiques
• Résilience environnementale : La conception fermée protège les composants internes de la poussière, de l'humidité et des impacts mécaniques pendant le transport et le déploiement sur site — essentiel pour les équipes sur le terrain opérant dans les sous-stations, les tranchées et les chambres de câbles extérieures

Le XHHV535-4TS est conçu comme une plateforme personnalisable. XZH TEST prend en charge les commandes OEM et ODM avec la configurabilité suivante :

Contrairement aux configurations de générateurs de surtension modulaires qui nécessitent une alimentation CC séparée, une batterie de condensateurs et des modules de sphère de décharge interconnectés par des câbles haute tension sur site, le XHHV535-4TS intègre les trois sous-systèmes dans un seul boîtier blindé :

• Source d'alimentation CC haute tension : Redresseur et transformateur élévateur intégrés, fournissant une sortie CC réglable en continu dans chaque plage de tension
• Batterie de condensateurs de stockage d'énergie : Trois condensateurs internes (4/16/64 µF) sélectionnés automatiquement par le sélecteur de plage de tension — aucune connexion de condensateur externe ni reconfiguration manuelle
• Ensemble de sphère de décharge : Sphères de décharge en alliage de tungstène usinées avec précision avec un espace réglable, enfermées dans le compartiment blindé pour des caractéristiques de surtension contrôlées et répétables

1. Pré-localisation avec TDR : Utilisez un localisateur de défauts de câble TDR (tel que la série XZH TEST 502) pour estimer la distance du défaut. Le module d'échantillonnage de forme d'onde interne du 4TS fournit un signal de déclenchement propre pour l'acquisition TDR
2. Sélection de la plage de tension : Choisissez 8 kV, 16 kV ou 32 kV en fonction de la tension nominale du câble — la rotation du sélecteur du panneau avant reconfigure instantanément la batterie de condensateurs interne
3. Vérification zéro et démarrage : Vérifiez que l'indicateur de position zéro est allumé, appuyez sur Démarrer, puis augmentez la tension au niveau de surtension souhaité
4. Localisation avec méthode acoustique-magnétique : Le 4TS délivre des décharges de surtension contrôlées de 2048 J à des intervalles d'environ 4 secondes. Utilisez un localisateur de défauts acoustique-magnétique (tel que XZH TEST XHDD503) à l'emplacement estimé du défaut pour capturer le son de décharge et les signaux électromagnétiques
5. Marquer et excaver : Une fois le point de défaut confirmé acoustiquement, marquez la surface, désactivez le 4TS et procédez à l'excavation ciblée
