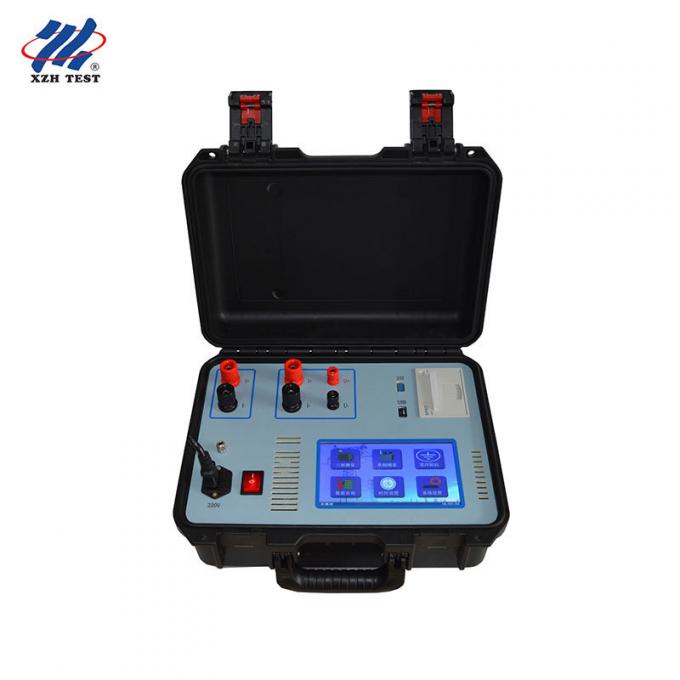

Testeur d'impédance de court-circuit basse tension pour transformateur|XHZK1620
Présentation du produit
L'impédance de court-circuit est un paramètre fondamental pour évaluer l'intégrité des enroulements du transformateur. La méthode d'impédance de court-circuit est l'approche traditionnelle et la plus fiable pour détecter la déformation des enroulements, et conformément aux normes GB1094.5-2003 et IEC60076-5:2000, la variation de la réactance de court-circuit est le seul critère pour déterminer si les enroulements du transformateur ont subi une déformation mécanique. Le testeur d'impédance de court-circuit basse tension XHZK1620 met en œuvre cette méthode de diagnostic critique avec une précision automatisée, éliminant le besoin d'équipements externes complexes.
Alimenté entièrement par une source CA monophasée de 220 V (ou un petit onduleur en ligne de 500 VA lorsque l'alimentation secteur est indisponible), le XHZK1620 effectue la mesure triphasée en une seule séquence automatisée : une seule connexion, un seul démarrage, et l'instrument mesure et affiche automatiquement l'impédance de court-circuit, la réactance de court-circuit et la tension d'impédance triphasée pour toutes les phases. Avec une précision de tension/courant de grade 0,2, une correction automatique de fréquence et un stockage non volatil de plus de 1000 résultats, c'est la solution portable définitive pour l'évaluation de l'état des enroulements de transformateur dans les applications de fabrication, de mise en service et de maintenance préventive.
Caractéristiques principales
Fonctionnement monophasé 220 V : Mesure triphasée complète utilisant uniquement l'alimentation secteur standard, sans régulateurs de tension externes ni équipement auxiliaire. Compatible avec un petit onduleur en ligne de 500 VA pour les sites de terrain sans accès au réseau.
Mesure automatisée en un clic : Connexion de câblage unique, commande de démarrage unique : l'instrument séquence automatiquement toutes les trois phases et affiche les résultats sans intervention de l'opérateur.
Double mode d'alimentation : Le mode d'alimentation interne utilise l'alimentation intégrée de l'instrument ; le mode d'alimentation externe accepte l'entrée du régulateur de tension pour des exigences de test spécialisées.
Affichage complet des paramètres : Mesure et affiche simultanément la tension, le courant, la puissance et la fréquence pour chaque phase de test, ainsi que les valeurs d'impédance et de réactance.
Correction automatique de fréquence : Compensation en temps réel des fluctuations de fréquence du réseau, éliminant les erreurs de mesure dues aux conditions instables du réseau.
Précision de grade 0,2 : Mesure de tension et de courant de haute précision (grade 0,2) avec analyse d'impédance et de puissance de grade 0,5 pour une évaluation fiable de la déformation des enroulements.
Stockage de plus de 1000 résultats : Mémoire non volatile intégrée avec calendrier et horloge perpétuels : données de mesure conservées indéfiniment sans alimentation.
Grand écran LCD : Écran à contraste élevé avec navigation dans les menus chinois/anglais et invites d'opération intuitives pour un déploiement international.
Imprimante thermique intégrée : Impression immédiate sur site des résultats de test pour la documentation et les rapports.
Portable et léger : Conception compacte de 8 kg (350x270x170 mm) avec une construction robuste pour une utilisation fiable sur le terrain et en laboratoire.
Spécifications techniques
| Performances de mesure |
| Plage de tension |
20 V ~ 400 V |
| Plage de courant |
0,5 A ~ 10 A |
| Précision tension / courant |
Grade 0,2 |
| Précision d'impédance |
Grade 0,5 |
| Précision de puissance |
Grade 0,5 (cosφ>0,15) |
| Capacités de mesure |
| Paramètres primaires |
Impédance de court-circuit, Réactance de court-circuit, Tension d'impédance triphasée |
| Affichage auxiliaire |
Tension, Courant, Puissance, Fréquence (par phase) |
| Normes de référence |
GB1094.5-2003, IEC60076-5:2000 |
| Correction de fréquence |
Compensation automatique en temps réel |
| Alimentation et interface |
| Alimentation |
Monophasé CA 220 V (interne) ou régulateur de tension externe |
| Alimentation alternative |
Compatible avec un onduleur en ligne de 500 VA |
| Affichage |
Grand écran LCD (chinois/anglais) |
| Stockage de données |
Plus de 1000 résultats, mémoire non volatile, calendrier perpétuel |
| Imprimante |
Imprimante thermique intégrée |
| Spécifications physiques |
| Dimensions |
350 × 270 × 170 mm |
| Poids |
8 kg |
Questions fréquemment posées
Q1 : Pourquoi le test d'impédance de court-circuit est-il essentiel pour l'évaluation des enroulements de transformateur ?
L'impédance de court-circuit est le paramètre définitif pour détecter la déformation mécanique des enroulements de transformateur. Conformément aux normes GB1094.5-2003 et IEC60076-5:2000, tout changement significatif de la réactance de court-circuit indique une déformation de l'enroulement, une condition qui peut ne pas être visible extérieurement mais qui peut entraîner une défaillance catastrophique dans des conditions de défaut. La déformation des enroulements peut survenir en raison de dommages de transport, d'événements de courant de défaut, ou de vieillissement. Le XHZK1620 fournit une mesure d'impédance rapide et non invasive pour identifier ces conditions avant qu'elles ne provoquent des pannes imprévues, ce qui en fait un outil essentiel pour la mise en service des transformateurs, l'évaluation post-défaut et les programmes de maintenance préventive.
Q2 : Comment le XHZK1620 simplifie-t-il les tests sur le terrain par rapport aux méthodes traditionnelles de mesure d'impédance ?
La mesure traditionnelle de l'impédance de court-circuit nécessite des régulateurs de tension externes, des alimentations, plusieurs instruments de mesure et des procédures manuelles complexes en plusieurs étapes. Le XHZK1620 élimine tout cela : connectez les câbles de test au transformateur une fois, appuyez sur démarrer, et l'instrument séquence automatiquement toutes les trois phases, mesurant et affichant l'impédance de court-circuit, la réactance et la tension d'impédance. L'alimentation interne fournit toute l'excitation nécessaire à partir d'une prise secteur standard de 220 V, et la correction automatique de fréquence compense l'instabilité du réseau. Pour les sites distants sans alimentation secteur, un onduleur en ligne compact de 500 VA est suffisant pour alimenter l'ensemble du test.
Q3 : Quelle est la différence entre les modes d'alimentation interne et externe ?
Le mode d'alimentation interne utilise l'alimentation régulée intégrée de l'instrument, contrôlant automatiquement la tension et le courant de sortie sans aucun équipement auxiliaire externe, idéal pour les tests de routine sur le terrain. Le mode d'alimentation externe accepte l'entrée d'un régulateur de tension externe, offrant une plus grande flexibilité pour les scénarios de test spécialisés nécessitant des niveaux de tension non standard ou lors du test de transformateurs de puissance très importants qui exigent un courant d'excitation plus élevé. Les deux modes bénéficient de la correction automatique de fréquence et du séquençage triphasé en un clic du XHZK1620.
Q4 : Comment la correction automatique de fréquence améliore-t-elle la fiabilité des mesures ?
Les mesures d'impédance de court-circuit des transformateurs dépendent de la fréquence : même de légères fluctuations de la fréquence du réseau peuvent introduire des erreurs importantes. Le XHZK1620 surveille en permanence la fréquence d'alimentation et applique une correction mathématique en temps réel à tous les calculs d'impédance et de réactance. Cela garantit la précision des mesures, même lors de l'utilisation de générateurs instables ou dans des régions où la qualité du réseau est médiocre, éliminant ainsi une source majeure d'incertitude de mesure dans les environnements de terrain où une alimentation de laboratoire contrôlée n'est pas disponible.
Q5 : Quelles sont la quantité minimale de commande, la couverture de garantie et les accessoires inclus pour le XHZK1620 ?
La quantité minimale de commande est de 1 unité, avec paiement par T/T. La livraison standard est de 5 à 8 jours ouvrables dans un caisson en bois protecteur avec rembourrage en mousse interne. Chaque XHZK1620 comprend l'instrument principal, un jeu complet de câbles de test, un cordon d'alimentation, un rouleau de papier pour imprimante thermique, des fusibles de rechange et un manuel d'utilisation complet. L'instrument bénéficie d'une garantie de 12 mois couvrant les défauts de fabrication, avec une assistance technique à vie. La capacité d'approvisionnement annuelle atteint 1 000 unités, et la personnalisation OEM/ODM est disponible. Pour les prix de volume ou les consultations techniques, veuillez contacter notre équipe commerciale.
