Chromatographe à gaz d'huile isolée Transformateur Testeur d'huile d'isolation XHSP1700

Name: Chromatographe à gaz d'huile isolée Transformateur Testeur d'huile d'isolation XHSP1700
Brand: Xi'an Xu&Hui Electromechanical Technology Co., Ltd.
SKU: Les produits de base sont les suivants:
Price: 4,115.00 USD
Availability: InStock

Détails de produit:

Lieu d'origine:	CHINE
Nom de marque:	XZH Test
Certification:	CE/ISO
Numéro de modèle:	Les produits de base sont les suivants:

Les informations détaillées

Lieu d'origine:

CHINE

Nom de marque:

XZH Test

Certification:

CE/ISO

Numéro de modèle:

Les produits de base sont les suivants:

Numéro de modèle.:

Les produits de base sont les suivants:

Personnalisé:

Personnalisé

Couleur:

Noir

Forfait Transport:

Boîte en bois remplie de mousse à l'intérieur

Marque déposée:

Les produits de base sont les suivants:

Origine:

Chine Xi′an

Capacité d'approvisionnement:

1000 exigences / an

Personnalisation:

Disponible

Service après-vente:

Certificat de garantie

Garantie:

12 mois

Mettre en évidence:

High Light

Mettre en évidence:

FID à trois détecteurs et TCD DGA

Contrôle de la température de 6 canaux 0

1 C

Trading Information

Quantité de commande min:

1 unité

Prix:

Négociable

Détails d'emballage:

Boîte en bois

Délai de livraison:

5-8 jours de travail

Conditions de paiement:

T / t

Capacité d'approvisionnement:

2000unit / an

Description de produit

Application visée:Conçu pour les laboratoires d'analyse des gaz dissous (DGA), les centres d'évaluation de l'état des transformateurs et les fabricants d'équipements électriques remplis d'huile (usines de transformateurs,plantes de boucherieLes analysateurs de champ portatifs sont des appareils de mesure de l'eau qui permettent de mesurer les émissions d'air et d'air.le XHSP1700 fournit une détection simultanée à trois détecteurs de qualité de laboratoire avec une gestion multi-instrument (253-unités) en réseau pour le diagnostic de la santé des transformateurs à l'échelle de la flotte.

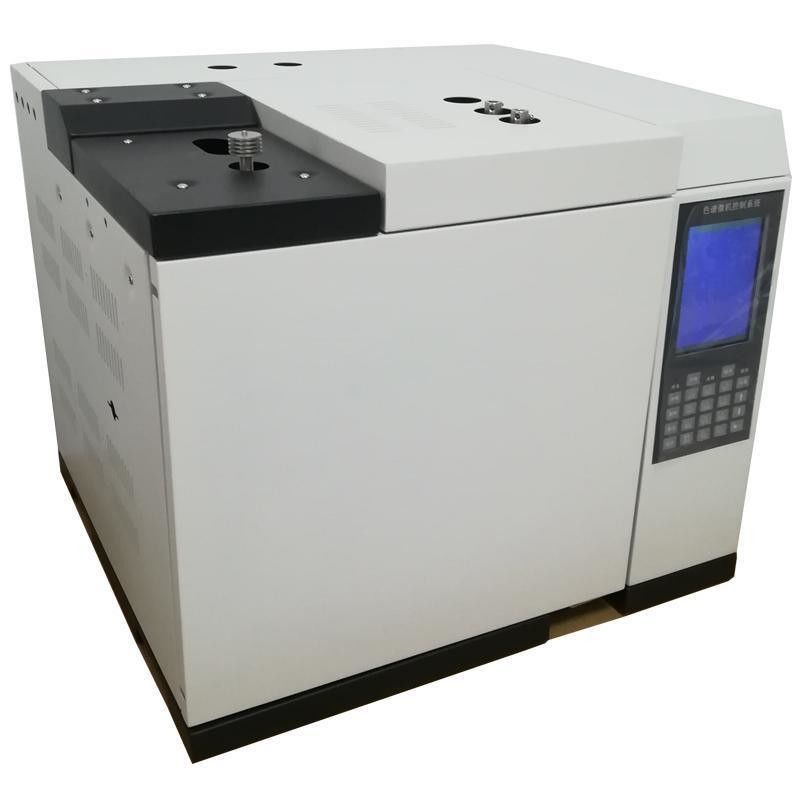

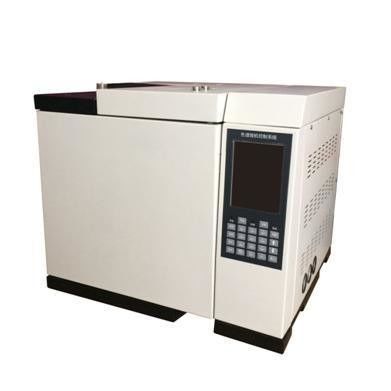

XHSP1700 Chromatographe à gaz de pétrole isolé

Le chromatographe à gaz d'huile isolée XHSP1700 adopte un procédé à trois détecteurs avec une injection, deux colonnes parallèles et une configuration partagée.Résolution chromatographique des picsIl est connecté à un poste de travail de chromatographie dédié de type réseau,il sert les fabricants d'équipements électriques remplis d'huile et les entreprises de services publics offrant les meilleures performances, le fonctionnement le plus pratique et la détection la plus sensible pour l'analyse des gaz dissous du transformateur (DGA).

L'analyse des gaz dissous est l'outil de diagnostic le plus important pour l'évaluation de l'état des transformateurs.éthylène (C2H4)Le XHSP1700 permet de classer avec précision les défauts thermiques, les décharges partielles, les déchargeset conditions d'arc selon la norme IEC 60599 et la norme IEEE C57.104 normes d'interprétation.

XHSP1700

Principales caractéristiques

Détection simultanée à trois détecteurs:Prend en charge FID (détecteur d'ionisation de la flamme), TCD (détecteur de conductivité thermique) et jusqu'à trois détecteurs installés simultanément, permettant un profiling complet des gaz dissous en une seule injection.

Gestion à distance Ethernet:L'Ethernet adaptatif 10/100M avec pile IP intégrée permet la transmission de données à longue distance via le réseau local d'entreprise et Internet.Prend en charge jusqu'à 253 chromatographes sur une seule station de travail réseau avec surveillance en temps réel, contrôle inverse et gestion centralisée des données.

Contrôle de température de précision à 6 canaux:Six zones de contrôle de température complètement indépendantes de 8°C au-dessus de l'environnement à 450°C avec 0.précision de 1°C et chauffage programmable en 16 étapes fournissant la stabilité thermique requise pour des temps de rétention DGA reproductibles.

Traitement du signal AD de 24 bits:Conversion analogique-numérique à haute résolution de 24 bits à faible bruit, avec stockage de base et fonction de soustraction de base, garantissant une intégration fiable des pics, même pour les concentrations de gaz en traces.

L'architecture parallèle à plusieurs processeurs:Processeurs dédiés pour le contrôle de la température, l'acquisition de données,et la communication assurent un fonctionnement stable dans des configurations complexes à détecteurs multiples, avec diagnostic automatique des défauts et protection des données en cas de panne de courant.

Système d'exploitation double chinois/anglais:5Affichage LCD couleur de 7 pouces avec options de double contrôle clavier et ordinateur, prenant en charge la commutation libre de langue et l'identification automatique du détecteur pour simplifier les flux de travail de l'opérateur.

Conception modulaire:La structure modulaire permet de remplacer facilement les détecteurs et de les améliorer à l'avenir ¢ en protégeant l'investissement en laboratoire tout en tenant compte de l'évolution des exigences analytiques.

Spécifications techniques

Contrôle de la température	6 canaux, 8 °C ~ 450 °C au-dessus de l'environnement, incrément de 1 °C, précision de 0,1 °C
Chauffage programmé	16 étapes, taux de montée de 0,1 à 39 °C/min (normale) / 0,1 à 80 °C/min (haute vitesse)
Détecteurs	FID, TCD; jusqu'à 3 en même temps
Types d'injecteurs	Colonne emballée, capillaire, soupape à gaz à six ports, espace de tête automatique (facultatif)
Contrôle du gaz	Régulation électronique de la pression du débit (facultatif)
La communication	Éthernet IEEE802.3, Diagnostic à distance et mise à jour du programme
Capacité du réseau	253 chromatographes par poste de travail
Affichage	5LCD couleur de 7 pouces
Événements extérieurs	4 canaux; sortie de commande auxiliaire 4 canaux

Questions fréquemment posées

Q1: Pourquoi l'analyse des gaz dissous est-elle essentielle pour l'évaluation de l'état du transformateur?

L'analyse des gaz dissous (DGA) est largement considérée comme la méthode de diagnostic non intrusive la plus efficace pour détecter les défauts initiaux dans les transformateurs remplis d'huile.Différents types de failles génèrent des motifs de gaz caractéristiques: la décharge partielle produit principalement de l'hydrogène (H2); les failles thermiques (surchauffe) produisent de l'éthylène (C2H4) et du méthane (CH4); l'arcage produit de l'acétylène (C2H2).La configuration de trois détecteurs du XHSP1700 avec FID et TCD quantifie simultanément tous les gaz de défaut clés en une seule injection, permettant une identification précise du type de défaut selon les méthodes d'interprétation IEC 60599 et IEEE C57.104, souvent des mois avant qu'un défaut ne puisse être détecté par un seul test électrique.

Q2: En quoi l'architecture des postes de travail en réseau profite-t-elle aux laboratoires situés sur plusieurs sites?

L'architecture réseau basée sur Ethernet du XHSP1700 prend en charge jusqu'à 253 chromatographes sur une seule station de travail, ce qui permet:(1) Gestion centralisée des données ¥ tous les résultats DGA archivés dans une seule base de données pour les tendances de l'état des transformateurs dans l'ensemble du parc; (2) Surveillance à distance les superviseurs des unités et la haute direction peuvent observer le fonctionnement des instruments et les résultats des analyses en temps réel depuis n' importe quel endroit;(3) Diagnostic à distance ¥ Les ingénieurs du fabricant peuvent se connecter via Internet (avec l'autorisation de l'utilisateur) pour diagnostiquer les problèmes et mettre à jour le micrologiciel• (4) Efficacité de coût: une seule station de travail basée sur un PC gère plusieurs instruments, réduisant au minimum l'investissement informatique par instrument.La gestion de l'énergie électrique est une responsabilité de l'administration centrale..

Q3: Qu'est-ce qui rend le contrôle de la température à 6 canaux essentiel pour une DGA reproductible?

La séparation chromatographique des gaz dissous repose sur des profils de température de colonne précis et reproductibles.Chacun des six canaux de contrôle de température indépendants peut être programmé avec jusqu'à 16 étapes de chauffage de 8 °C au-dessus de l'environnement à 450 °C à 0 °C..1C. Cette capacité multi-zones et multi-rampes permet: 1) une séparation optimisée des paires de gaz co-éludants (par exemple, éthylène/éthane) par des rampes de température soigneusement contrôlées;(2) Refroidissement rapide de la colonne par le système automatique de porte arrière pour des temps de cycle plus rapides entre les injections;(3) Fonctionnement simultané de plusieurs colonnes et détecteurs à des températures optimales différentesLa précision de 0,1°C assure une reproductibilité du temps de rétention à 0,5% RSD sur des centaines d'injections séquentielles.

Q4: Quelles méthodes d'introduction d'échantillons sont prises en charge?

Le XHSP1700 prend en charge quatre types d'injecteurs: (1) Injection à colonne emballée méthode standard pour l'extraction de gaz d'échantillons d'huile par DGA de routine;(2) Injection capillaire pour la séparation à haute résolution lors de l'analyse de matrices d'huile complexes ou d'applications de recherche3) injection de gaz par vanne à six ports ∙ prélèvement automatisé de gaz avec une excellente répétabilité pour les laboratoires DGA à haut débit;(4) Injection automatique de l'espace de tête (facultatif), réduisant au minimum la manipulation par l'opérateur et améliorant la reproductibilité.L'instrument est également équipé d'un programme de démarrage automatique pour l'analyse en ligne des gaz sans surveillance lorsqu'il est associé à des composants d'échantillonnage automatique.

Q5: Comment la gestion de l'AD et de la ligne de base à 24 bits assure-t-elle la détection de gaz à trace?

Les défauts des transformateurs au stade précoce produisent des gaz dissous à des concentrations très faibles, souvent d'un chiffre pour l'hydrogène et l'acétylène.Le convertisseur analogique-numérique de 24 bits du XHSP1700 fournit 16.7 millions de niveaux de signal discrets par rapport à 65.536 niveaux dans un système traditionnel à 16 bits ∙ une amélioration de 256 fois de la résolution.Ceci permet une intégration fiable des pics même lorsque le pic de l'analyte est seulement légèrement supérieur au bruit de référence.L'instrument stocke plusieurs profils de référence pour différentes configurations de colonne/détecteur, en appliquant automatiquement la soustraction appropriée à chaque analyse.Cette capacité de réduction du bruit est particulièrement utile pour la détection de traces d'acétylène (l'indicateur principal de l'arc) à des concentrations inférieures à 1 ppm.
