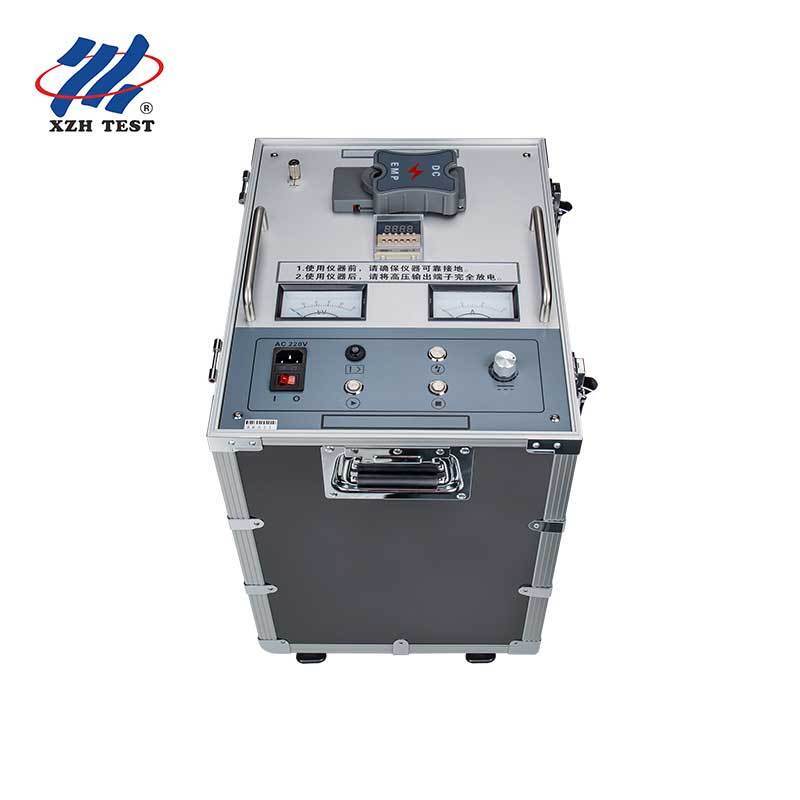

Générateur de surtension portable haute tension XHHV535-4Z
Conformité et Certification
Le générateur de surtension haute tension XHHV535-4Z est conçu et fabriqué en pleine conformité avec DL/T846-2016 (Conditions techniques générales pour les équipements de test haute tension) et DL/T474-2017 (Directives pour la mise en œuvre des tests d'isolation sur site). Certifié selon les normes CE et ISO, cet instrument répond aux exigences rigoureuses des applications de test de câbles d'alimentation industriels.
Champ d'application
Conçu pour les tests de décharge d'impulsion et les tests de tenue en tension continue sur les câbles d'alimentation de tension 35kV et inférieure, le XHHV535-4Z intègre une source de haute tension continue, un condensateur de stockage d'énergie et un éclateur à boules de décharge dans une seule unité portable. Cette intégration remplace les configurations de test traditionnelles nécessitant des transformateurs de test, des boîtiers de commande et des condensateurs de stockage d'énergie d'impulsion séparés, réduisant considérablement l'encombrement de l'équipement sur site et la complexité de l'installation.
Avantages clés
- Précision de mesure de classe 1.5 : La mesure de tension côté haute tension avec affichage à double aiguille (courant et tension) fournit des lectures précises en temps réel pendant les opérations de tenue en tension continue et de décharge d'impulsion.
- Énergie de décharge maximale de 2048J : Le condensateur intégré de 4 µF délivre une énergie d'impulsion constante allant jusqu'à 2048J à 32kV, assurant une défaillance fiable des défauts de câble à haute résistance.
- Fonctionnement double mode : Prend en charge les tests de tenue en tension continue pour l'évaluation de l'isolation des câbles et le mode de décharge d'impulsion pour la pré-localisation et le repérage des défauts, deux fonctions essentielles dans un seul instrument.
- Conception portable ultra-légère : Avec un poids inférieur ou égal à 35 kg et des dimensions compactes de 430*345*550 mm, le XHHV535-4Z est l'équipement portable d'impulsion haute tension continue le plus léger de sa catégorie, permettant le transport par un seul opérateur et un déploiement rapide sur le terrain.
- Verrouillage de sécurité à démarrage zéro : Le réglage de la tension doit revenir à zéro avant que la haute tension puisse être initiée, éliminant le risque de sortie de haute tension accidentelle au démarrage.
- Suite de protection complète : Protection intégrée contre les surintensités (seuil de 12A, délai >8s côté basse tension), protection contre les surchauffes (65°C) et protection contre les surtensions, assurant un fonctionnement sûr dans des conditions de terrain défavorables.
- Résistant aux courts-circuits : Conçu pour fonctionner normalement même lorsque la sortie haute tension est court-circuitée à la terre, offrant une tolérance aux défauts robuste pendant les tests sur site.
- Capacité de décharge manuelle : Un bouton de décharge dédié permet la dissipation contrôlée de l'énergie résiduelle du condensateur après les tests, avec indication en temps réel de la tension du condensateur par le voltmètre.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Plage de tension d'impulsion | 0~32kV réglable (par défaut 0~28kV) |
| Tension de claquage | 0~28kV |
| Courant de court-circuit | 0~320mA |
| Précision haute tension | Classe 1.5 |
| Condensateur intégré | 4µF |
| Énergie de décharge | 0~2048J (à 32kV) |
| Polarité de la tension de sortie | Négative |
| Puissance d'impact | 400W |
| Intervalle de décharge | Réglable, contrôlé par relais temporel |
| Protection contre les surintensités | 12A (seuil >8s), côté basse tension |
| Protection contre les surchauffes | 65°C |
| Alimentation de travail | AC 220V±10%, 50Hz±1Hz (60Hz personnalisable) |
| Dimensions (L*l*H) | 430*345*550mm |
| Poids | ≤35kg |
| Plage de température ambiante | -25°C à +65°C |
Modes de fonctionnement
Mode de tenue en tension continue : Applique une tension continue régulée de 0 à 32 kV pour les tests de tenue de l'isolation des câbles. Le bouton de réglage de la tension permet une montée en puissance progressive avec indication en temps réel du voltmètre et de l'ampèremètre. Convient pour les évaluations d'isolation de routine et les tests de mise en service sur les câbles d'alimentation moyenne tension.
Mode de décharge d'impulsion : Génère des impulsions périodiques à haute énergie pour la pré-localisation et le repérage des défauts de câble lorsqu'il est utilisé conjointement avec un localisateur de défauts de câble TDR et un pointeur acoustique-magnétique. L'intervalle de décharge est réglable via le relais temporel du panneau avant, permettant une optimisation pour différentes longueurs de câble et caractéristiques de défaut.
Configuration système typique
| Équipement | Modèle | Fonction |
|---|
| Générateur de surtension haute tension | XHHV535-4Z | Décharge d'impulsion et tenue en tension continue |
| Localisateur de défauts de câble | XHGG502A / XHGG501D | TDR et ARC multi-impulsions pour la localisation des défauts |
| Pointeur numérique de défauts de câble | XHDD503E / XHDD503C | Pointeur de précision acoustique-magnétique |
| Testeur de résistance d'isolement | XHMR-10kV | Diagnostics d'isolement préliminaires |
Sécurité et fiabilité
Toutes les bornes haute tension intègrent des points de mise à la terre dédiés. Le verrouillage de sécurité à démarrage zéro exige que le bouton de réglage de la tension soit ramené à zéro avant que la sortie haute tension puisse être initiée. Le bouton d'arrêt permet une coupure immédiate de la haute tension avec décharge interne automatique du condensateur. Un bouton de décharge manuelle dédié permet la dissipation contrôlée de l'énergie résiduelle, avec surveillance en temps réel de la tension du condensateur par le voltmètre pendant tout le processus de décharge.
Pour une consultation technique, des spécifications de produit ou un devis commercial, veuillez contacter notre équipe d'ingénierie.
▎Questions fréquemment posées
Q : Comment fonctionne un générateur de surtension haute tension dans la détection de défauts de câble ?
Le générateur de surtension décharge une impulsion à haute énergie dans le câble défectueux, créant un arc haute tension contrôlé au point de défaut. Cet arc produit à la fois un signal acoustique (son de claquement fort détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif). En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser précisément le point de défaut exact, une technique connue sous le nom de synchronisation acoustique-magnétique.
Q : Quelle plage de tension dois-je sélectionner pour différents types de câbles ?
La sélection de la tension suit la tension de fonctionnement nominale du câble comme ligne directrice générale. Pour les câbles basse tension (jusqu'à 1kV), utilisez la plage 8kV ou 12kV. Pour les câbles de distribution moyenne tension (6-15kV), la plage 16kV est appropriée. Pour les câbles de transmission haute tension (35kV et plus), utilisez la plage 32kV. Consultez toujours les spécifications de tension de test maximale du fabricant du câble et assurez-vous que toutes les distances de sécurité sont maintenues pendant le fonctionnement haute tension.
Q : Quelles précautions de sécurité doivent être observées lors de l'utilisation d'un générateur de surtension ?
Les tests avec générateur de surtension haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement hors tension et isolé de toutes les sources d'alimentation avant le raccordement. Établissez un périmètre de sécurité minimum de 5 mètres autour de la zone de test avec des panneaux d'avertissement. Tout le personnel doit porter un EPI approprié, y compris des vêtements résistants aux arcs, des gants isolants haute tension et des surchaussures diélectriques. Les fonctions de sécurité intégrées (décharge automatique à la mise hors tension, arrêt d'urgence et verrouillage à tension nulle) offrent des couches de protection supplémentaires, mais ne doivent jamais remplacer les procédures de sécurité appropriées.
Q : Quel est l'avantage des multiples niveaux d'énergie (Joules) sur cet appareil ?
Différents niveaux d'énergie servent à différentes fins de diagnostic. Les réglages de faible énergie (par exemple, 864J-1024J) sont idéaux pour la confirmation initiale des défauts et la localisation des défauts à haute résistance où une énergie excessive pourrait aggraver les dommages du câble. L'énergie moyenne (1225J-2048J) fournit une force de signal acoustique optimale pour la plupart des repérages de défauts de routine. L'énergie élevée (2450J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond ou aux défauts à haute impédance qui nécessitent une génération d'arc plus forte pour produire une signature acoustique détectable. La sélection à trois niveaux permet aux opérateurs d'adapter la sortie d'énergie aux conditions du terrain.
Q : Quelle garantie et quel support sont inclus avec ce générateur de surtension ?
Garantie standard de 12 mois contre les défauts de fabrication avec support technique à vie. Certifié CE et ISO 9001:2015. Chaque unité comprend le générateur de surtension, le câble de sortie haute tension, le câble de terre, la tige de décharge, le manuel d'utilisation et un étui de transport robuste. L'installation sur site, la mise en service et la formation des opérateurs à la sécurité sont disponibles sur demande. Les pièces de rechange, y compris les éclateurs, les condensateurs et les diodes haute tension, sont en stock pour un remplacement rapide.
