Générateur de surtension portatif XHHV535-4Z
Conformité et certification
Le générateur de surtension haute tension XHHV535-4Z est conçu et fabriqué en pleine conformité avecLes États membres doivent fournir des informations détaillées sur les mesures prises.(Conditions techniques générales pour les équipements d'essai haute tension) etLe présent règlement est obligatoire dans tous ses éléments et directement applicable dans tout État membre.(Lignes directrices pour la mise en œuvre des essais d'isolation en champCet instrument, certifié selon les normes CE et ISO, répond aux exigences rigoureuses des applications d'essai de câbles d'alimentation industriels.
Portée de l'application
Conçus pour les essais de décharge d'impulsion et les essais de résistance à la tension en courant continu sur les câbles d'alimentation à puissance nominale35 kV et moins, le XHHV535-4Z intègre une source de haute tension en courant continu, un condensateur de stockage d'énergie et un espace à billes de décharge dans une seule unité portable.Cette intégration remplace les configurations d'essai traditionnelles nécessitant des transformateurs d'essai séparésLes capacitors de stockage d'énergie à impulsions réduisent considérablement l'empreinte des équipements sur place et la complexité de la configuration.
Principaux avantages
Classe 1.5 Précision de mesure:Le compteur de tension latérale haute tension avec affichage à double pointeur (courant et tension) fournit des lectures en temps réel et de haute précision lors des opérations de résistance à courant continu et de décharge par impulsion.
2048J Énergie maximale de décharge:Le condensateur intégré de 4 μF fournit une énergie d'impulsion constante allant jusqu'à 2048 J à 32 kV, assurant une décomposition fiable des défaillances de câbles à haute résistance.
Opération en double mode:Prend en charge les tests de tension en courant continu pour l'évaluation de l'isolation des câbles et le mode de décharge par impulsion pour la pré-localisation des défauts et l'identification de deux fonctions essentielles dans un seul instrument.
Conception portable ultra-légère:Avec un poids ≤ 35 kg et des dimensions compactes de 430*345*550 mm, le XHHV535-4Z est l'équipement de haute tension à impulsion CC portable le plus léger de sa catégorie,permettant le transport par un seul opérateur et un déploiement rapide sur le terrain.
Blocage de sécurité à démarrage nul:Le réglage de la tension doit revenir à zéro avant que la haute tension puisse être initiée, éliminant ainsi le risque de sortie accidentelle de haute tension au démarrage.
Suite de protection complète:La protection intégrée contre les surtensions (12A seuil, retard > 8s du côté de la basse tension), la protection contre les surtensions (65°C) et la protection contre les surtensions assurent un fonctionnement sûr dans des conditions défavorables.
Résistant au court-circuit:Conçus pour fonctionner normalement même lorsque la sortie haute tension est coupée à la terre, offrant une tolérance à la défaillance robuste lors des essais sur le terrain.
Capacité de décharge manuelle:Un bouton de décharge dédié permet une dissipation contrôlée de l'énergie résiduelle du condensateur après l'essai, avec une indication en temps réel du voltage du condensateur par voltmètre.
Spécifications techniques
| Paramètre | Spécification |
|---|
| Plage de tension d'impulsion | 0 ~ 32 kV réglable (par défaut 0 ~ 28 kV) |
| Voltage de combustion | 0 à 28 kV |
| Courant de court-circuit | 0 à 320 mA |
| Précision de haute tension | Classe 1.5 |
| Condensateur intégré | 4 μF |
| Énergie de décharge | 0~2048J (à 32 kV) |
| Polarité de la tension de sortie | Négatif |
| Puissance d'impact | 400 W |
| Intervalle de décharge | réglable, contrôlé par relais temporel |
| Protection contre les surtensions | 12A (> seuil de 8 s), côté basse tension |
| Protection contre les surchauffeurs | 65°C |
| Énergie de fonctionnement | AC 220V±10%, 50Hz±1Hz (60Hz personnalisables) |
| Dimensions (L*W*H) | 430*345*550 mm |
| Le poids | ≤ 35 kg |
| Plage de température ambiante | -25°C à +65°C |
Mode de fonctionnement

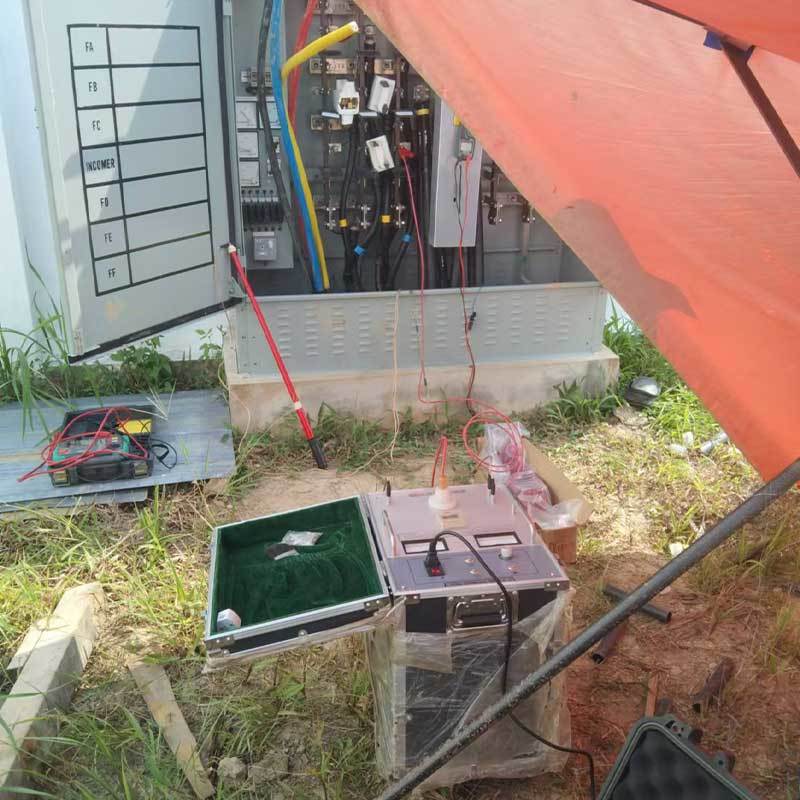

Mode de tension en courant continu résistant:Applique une tension CC réglée de 0 à 32 kV pour les essais d'isolation du câble.Convient à l'évaluation de l'isolation et aux essais de mise en service de routine sur les câbles électriques de moyenne tension.
Mode de décharge par impulsion:Génère des impulsions périodiques à haute énergie pour la pré-localisation et le repérage des défauts du câble lorsqu'il est utilisé conjointement avec un localisateur de défauts de câble TDR et un pointeur acoustique-magnétique.L'intervalle de décharge est réglable via le relais de temps du panneau avant, permettant une optimisation pour différentes longueurs de câble et caractéristiques de défaut.
Configuration typique du système
| Équipement | Modèle | Fonction |
|---|
| Générateur de surtension haute tension | Le numéro de série est le numéro de série de l'appareil | Décharge d'impulsion et résistance au courant continu |
| Pré-localisateur de défaut de câble | Les données de l'échantillon doivent être conservées. | Variation des défauts multi-impulsions TDR et ARC |
| Indicateur de défaut de câble numérique | Les données de référence doivent être fournies à l'autorité compétente. | Indication de précision acoustique-magnétique |
| Testeur de résistance à l'isolation | XHMR-10kV | Diagnostique préliminaire de l'isolation |
Sécurité et fiabilité
Tous les terminaux haute tension intègrent des points de mise à la terre dédiés..Le bouton d'arrêt fournit une coupure immédiate de haute tension avec décharge automatique du condensateur interne.avec surveillance en temps réel par voltmètre de la tension du condensateur tout au long du processus de décharge.
Pour une consultation technique, des spécifications de produit ou un devis commercial, veuillez contacter notre équipe d'ingénieurs.
Questions fréquemment posées
Q: Comment un générateur de surtension haute tension fonctionne-t-il dans la détection de défauts de câble?
Le générateur de surtension décharge une impulsion de haute énergie dans le câble défectueux, créant un arc de haute tension contrôlé au point de défaillance.Cet arc produit à la fois un signal acoustique (son fort de battement détectable par des microphones au sol) et une impulsion électromagnétique (détectable par un récepteur inductif)En combinant les temps d'arrivée des signaux acoustiques et électromagnétiques, les opérateurs peuvent localiser l'emplacement exact de la défaillance avec précision, grâce à une technique connue sous le nom de synchronisation acoustique-magnétique.
Q: Quelle plage de tension dois-je choisir pour les différents types de câbles?
Pour les câbles basse tension (jusqu'à 1 kV), utilisez la plage de 8 kV ou 12 kV. Pour les câbles de distribution de moyenne tension (6-15 kV), utilisez la plage de 8 kV ou 12 kV.la plage de 16 kV est appropriéePour les câbles de transmission haute tension (35 kV et plus), utilisez la plage de 32 kV.Consultez toujours les spécifications de tension d'essai maximale du fabricant du câble et assurez-vous que toutes les autorisations de sécurité sont maintenues pendant le fonctionnement à haute tension..
Q: Quelles sont les précautions de sécurité à respecter pendant le fonctionnement du générateur de surtension?
Les tests du générateur de surtension de haute tension nécessitent des protocoles de sécurité stricts. Vérifiez toujours que le câble est complètement déchargé et isolé de toutes les sources d'alimentation avant la connexion.Mettre en place un périmètre de sécurité d'au moins 5 mètres autour de la zone d'essai avec des panneaux d'avertissementTout le personnel doit porter des EPI appropriés, y compris des vêtements à arc, des gants isolants HV et des surchaussures diélectriques.arrêt d'urgence, et le verrouillage à tension zéro fournissent des couches supplémentaires de protection, mais ne devraient jamais remplacer les procédures de sécurité appropriées.
Q: Quel est l'avantage des niveaux d'énergie multiples (joules) sur cette unité?
Les niveaux d'énergie différents servent à des fins de diagnostic différentes.864J1024J) sont idéales pour la confirmation initiale des défauts et la localisation des défauts de haute résistance où une énergie excessive pourrait aggraver les dommages au câble.. L'énergie moyenne (1225J2048J) fournit une résistance optimale du signal acoustique pour la plupart des détections de défauts de routine. L'énergie élevée (2450J+) est réservée aux câbles très longs, aux scénarios d'enfouissement profond,ou défauts à haute impédance nécessitant une génération d'arc plus forte pour produire une signature acoustique détectableLa sélection à trois niveaux permet aux opérateurs de faire correspondre la production d'énergie aux conditions de terrain.
Q: Quelle garantie et quel support est inclus avec ce générateur de surtension?
12 mois de garantie standard contre les défauts de fabrication avec un support technique à vie. CE et ISO 9001:2015 certifié. Chaque unité comprend le générateur de surtension, le câble de sortie HV, le câble de terre,bâton de déchargeLes pièces de rechange comprenant les trous de décharge, les condensateurs, les pièces de rechange et les pièces de rechange sont disponibles sur demande.et les diodes HV sont stockées pour un remplacement rapide.
