Identifiant de câble Identification des câbles actifs et déchargés

 XHSB505B

Cet identificateur de câble est basé sur l'identification sur site de multiples câbles dont le personnel de construction, d'installation et de maintenance de câbles haute tension a un besoin urgent, en se référant à la technologie de pointe étrangère, et sous la direction de la théorie des champs électromagnétiques, il est développé en utilisant la technologie électronique moderne et la technologie d'outillage.
Une question très difficile est souvent rencontrée lors d'opérations sur le terrain telles que la pose, la migration, la maintenance et le dépannage de câbles d'alimentation : quel câble recherchons-nous ? Surtout dans de nombreux chemins de câbles de même spécification, les ouvriers du bâtiment sont désemparés. Cet appareil peut vous aider à résoudre ce problème rapidement et avec précision.


 Principe de fonctionnement
Détection de câble non chargé : L'émetteur génère principalement un signal d'impulsion spécial, qui est ajouté au câble à identifier via la ligne de connexion. Selon le principe de l'induction électromagnétique, un signal d'induction conforme à la loi du signal transmis doit être généré le long du câble. Il est utilisé sur le site d'essai. La pince de réception à haute sensibilité plus le récepteur portable détectent tous les câbles sur site, et le câble auquel le signal est ajouté peut être trouvé avec précision en fonction de l'indication du compteur du récepteur portable (c'est-à-dire le câble non chargé à identifier).Détection de câble sous tension : L'émetteur génère principalement un signal d'impulsion spécial, qui est ajouté à un point du câble sous tension à identifier via une pince d'émission spéciale. Selon le principe de l'induction électromagnétique, un signal d'induction conforme à la loi du signal transmis doit être généré le long du câble. Pendant le test, utilisez des pinces de réception très sensibles et un récepteur portable pour détecter tous les câbles sur le site, et vous pouvez trouver avec précision le câble avec le signal ajouté (c'est-à-dire le câble sous tension à identifier) en fonction des instructions du récepteur portable.
 Caractéristiques
La reconnaissance est précise.
De grandes mâchoires d'identification s'adaptent à une grande variété de câbles.
Très facile à utiliser.
Les instructions sont claires et intuitives.
Les parties principales et auxiliaires sont portables et esthétiques.
L'intensité du signal de réception du récepteur est réglable.
Les câbles sous tension et hors tension peuvent être testés.
Petit et portable, léger.

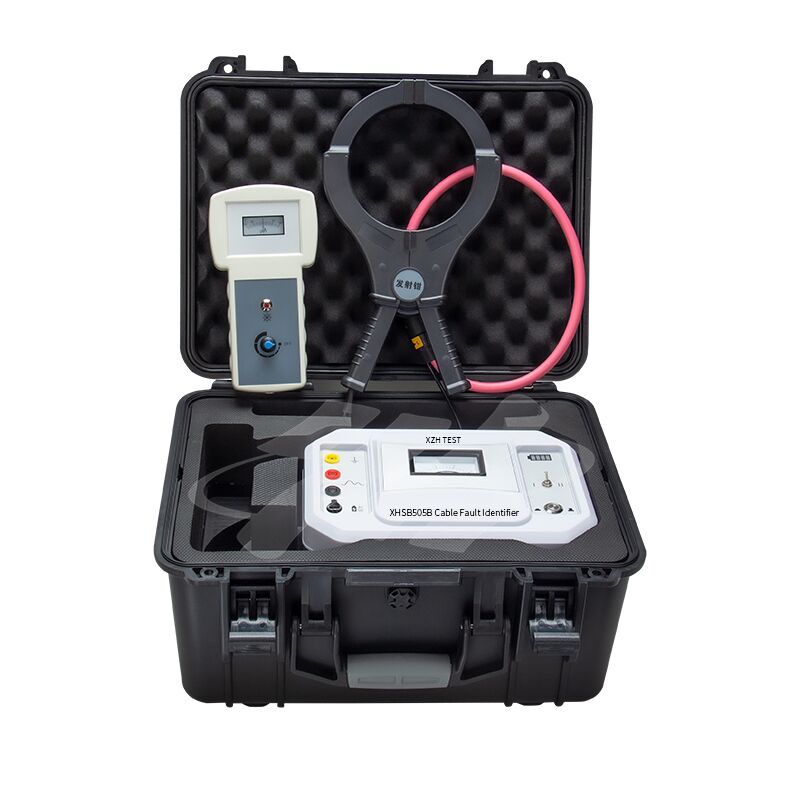

 Cet instrument se compose d'un émetteur, d'une pince d'émission, d'une pince de réception, d'un récepteur portable, etc.
Panneau de l'émetteur :




1. Poteau de mise à la terre :borne de mise à la terre de sécurité de l'équipement ;

2. Pôle positif de sortie : sortie positive de l'émetteur, connecter la ligne de sortie rouge ;

3. Pôle négatif de sortie :sortie négative de l'émetteur, connecter la ligne de sortie noire ;

4. Chargement : port de chargement DC12V, connecter le chargeur 12V pour commencer le chargement ;

5. Interrupteur d'alimentation :activer/désactiver l'alimentation de fonctionnement ;

6. Commutateur de vitesse : « Ⅰ » pour l'identification des câbles non alimentés ; « Ⅱ » pour l'identification des câbles alimentés ;

7. Indicateur d'alimentation :indication en temps réel de la puissance de la batterie lorsque la batterie intégrée fonctionne ;

8. Ampèremètre : affiche la valeur moyenne instantanée du courant de sortie.

1. Le récepteur portable dispose d'un bouton de réglage qui permet de régler l'intensité du signal reçu (rotation dans le sens des aiguilles d'une montre : l'intensité du signal reçu augmente ; rotation dans le sens inverse des aiguilles d'une montre : l'intensité du signal reçu diminue ; et il a une fonction d'interrupteur).

2. Il y a une interface BNC sur le côté inférieur du récepteur portable, qui est connectée à la pince de réception pour recevoir le signal lors de l'utilisation.

Paramètres techniques


Instructions pour l'identification des câbles non chargés - méthode de connexion directe


1. Déconnectez l'armure aux deux extrémités du câble de la terre, fixez la pince rouge du fil de sortie de l'émetteur sur le fil central du câble à tester (bonne phase ou phase avec une isolation plus élevée), et fixez la pince noire du fil de sortie de l'émetteur sur le fil central du câble à tester. Sur le point de terre ou le piquet de terre, le fil central correspondant du câble est connecté au point de terre ou au piquet de terre à l'extrémité éloignée, comme indiqué sur la figure ci-dessus.

2. Allumez l'interrupteur d'alimentation du corps principal de l'émetteur, sélectionnez la position « Ⅰ » du commutateur de vitesse, le voyant de l'interrupteur d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille également trois fois à la même fréquence, et le signal d'impulsion est émis cycliquement à son tour.

3. Connectez le récepteur à la pince de réception, et la pince de réception est fixée sur le câble à tester.

4. Notez que la direction de la flèche de la pince de réception est la direction de l'entrée de courant (direction positive), sinon l'oscillation de l'aiguille de la montre est exactement le contraire.

5. Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre, et lorsque vous entendez un « bip », allumez l'interrupteur du récepteur. Ensuite, réglez l'intensité du signal de réception du récepteur sur une position appropriée. À ce moment, seul le signal peut être reçu sur le câble qui ajoute le signal, et la fréquence d'oscillation du signal est cohérente avec la fréquence de l'émetteur, et un son « di-di-di » est émis.

Instructions d'identification des câbles sous tension - Méthode de couplage


Notes sur la méthode de couplage :
1. Pas besoin de faire d'opération sur le câble en test, il suffit de fixer la pince de lancement sur le câble pour le test.

2. Les deux extrémités de la gaine du câble doivent être bien mises à la terre, sinon le courant de couplage diminuera avec l'augmentation de la résistance de mise à la terre.

3. Si la gaine aux deux extrémités n'est pas mise à la terre ou si le milieu de la gaine est déconnecté, la méthode de couplage ne peut pas être utilisée.

4. Lorsque les pinces de lancement sont insérées dans le câble, la direction de la flèche sur les pinces pointe vers l'extrémité du câble.

5. Gardez la pince de réception et la pince d'émission à une distance de 2 mètres autant que possible.

Méthode :
1). Connectez l'extrémité de sortie de l'émetteur à la pince de lancement et fixez la pince de lancement à la position appropriée du câble sous tension à identifier, comme indiqué sur la figure ci-dessus.

2). Allumez l'interrupteur d'alimentation de l'unité principale de l'émetteur et sélectionnez l'interrupteur de position « II ». Le voyant de l'interrupteur d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille également trois fois à la même fréquence, et le signal d'impulsion est émis cycliquement à son tour.

3). Connectez le récepteur à la pince de réception, et la pince de réception est fixée sur le câble à tester.

4). Notez que la direction de la flèche de la pince de réception est la direction de l'entrée de courant (direction positive), sinon les aiguilles de la montre oscilleront dans la direction opposée.

5). Tournez le bouton de réglage du récepteur dans le sens des aiguilles d'une montre, et lorsque vous entendez un « bip », allumez l'interrupteur du récepteur. Ensuite, réglez l'intensité du signal de réception du récepteur sur une position appropriée. À ce moment, seul le signal peut être reçu sur le câble qui ajoute le signal, et la fréquence d'oscillation du signal est cohérente avec la fréquence de commutation de sortie de l'émetteur, et le son « di-di-di » sera émis.
 Liste de colisage
