Présentation du produit

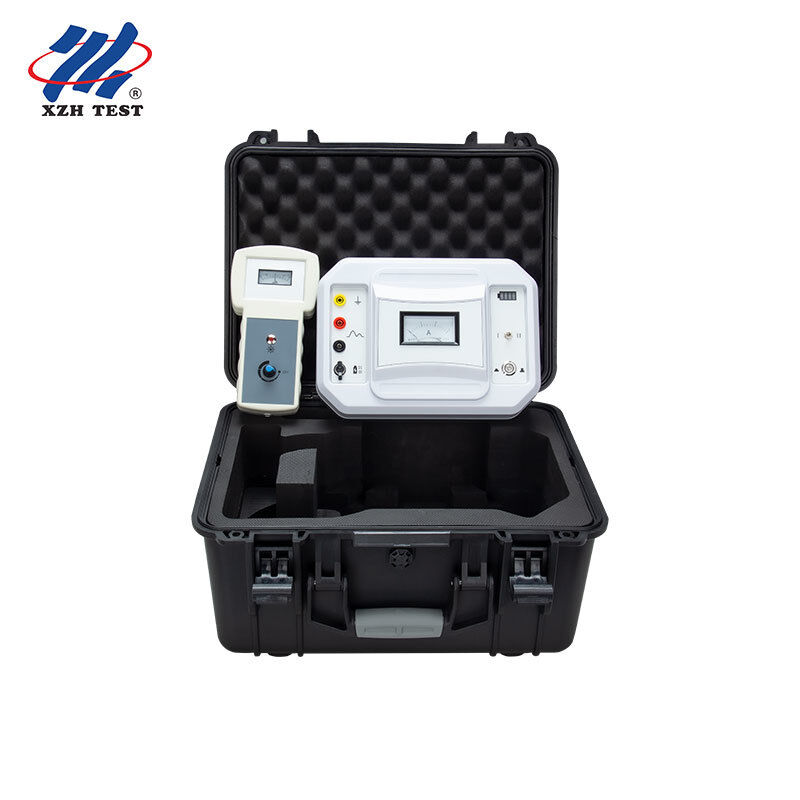

Le Identificateur de câble XHSB505B est un instrument de terrain professionnel développé pour résoudre l'un des défis les plus persistants dans les opérations de câbles d'alimentation : quel câble est celui que nous recherchons ? Dans les tranchées de câbles comportant des dizaines de câbles de spécifications identiques, les équipes de construction et de maintenance rencontrent des difficultés importantes pour identifier le câble correct. Le XHSB505B élimine cette incertitude grâce à une identification rapide et précise des câbles utilisant une technologie avancée de signal pulsé et une détection électromagnétique à haute sensibilité.
Développé sous la direction de la théorie du champ électromagnétique et utilisant des technologies électroniques et d'outillage modernes, le XHSB505B est la solution pratique pour les équipes de construction, d'installation, de maintenance, de migration et de dépannage de câbles haute tension. Il prend en charge de manière unique l'identification de câbles sous tension (méthode de couplage) et hors tension (méthode de connexion directe) dans un seul appareil portable.
🔍 Qu'est-ce qui rend le XHSB505B différent : Contrairement aux identificateurs de câbles conventionnels à mode unique qui fonctionnent uniquement sur les câbles hors tension, le XHSB505B identifie les câbles sous tension et hors tension avec un simple interrupteur — permettant un flux de travail ininterrompu sur le terrain. Son signal pulsé à courant élevé de 15A pénètre le blindage du câble pour une détection fiable là où les signaux plus faibles échouent, et la grande mâchoire de 125 mm s'adapte à une large gamme de diamètres de câbles.
Spécifications clés
Numéro de modèle
XHSB505B
Méthode d'identification
Jugement de la direction de l'oscillation de l'aiguille
Diamètre de la pince
Φ125mm (Émetteur et récepteur)
Tension de sortie
Engrenage I (Direct) : 250V / Engrenage II (Couplage) : 600V
Plage de test (Direct)
0Ω ~ 1.5kΩ
Plage de test (Couplage)
0Ω ~ 40Ω
Cycle de pulsation
2.5S / cycle
Alimentation
Émetteur : Batterie lithium 12VDC / Récepteur : Pile AA
Origine
Xi'an, Shaanxi, Chine
Caractéristiques du produit
Fonctionnement bi-mode — identifie les câbles sous tension (méthode de couplage) et hors tension (méthode de connexion directe) avec un seul interrupteur
Identification précise et fiable avec indication claire de la direction de l'oscillation de l'aiguille
La grande mâchoire de pince de 125 mm s'adapte à une grande variété de diamètres de câbles
Le signal pulsé à courant élevé de 15A assure une détection fiable même à travers le blindage du câble
Fonctionnement extrêmement simple avec des commandes intuitives adaptées aux environnements de terrain
Force du signal du récepteur réglable pour une sensibilité optimale dans des conditions variables
Conception compacte et portable avec une construction légère pour un transport facile sur les sites de terrain
Batterie lithium 12VDC intégrée avec port de chargement DC pratique
Principe de fonctionnement
Détection de câble hors tension (méthode de connexion directe) : L'émetteur génère un signal pulsé spécial qui est appliqué au câble cible via une connexion directe. Selon le principe de l'induction électromagnétique, un signal d'induction cohérent avec le schéma du signal transmis est généré le long de tout le câble. En utilisant la pince de réception à haute sensibilité et le récepteur portable, les opérateurs scannent tous les câbles sur site et identifient précisément le câble porteur du signal en observant l'indication du compteur du récepteur et le signal sonore "bip" — indiquant le câble hors tension à identifier.
Détection de câble sous tension (méthode de couplage) : L'émetteur génère un signal pulsé spécial appliqué au câble cible sous tension via une pince d'émission dédiée — aucune connexion électrique directe requise. Le signal d'induction se propage le long du câble, et la pince de réception le détecte parmi tous les câbles sur site. Le récepteur indique quel câble porte le signal par une fréquence d'oscillation constante de l'aiguille et des impulsions sonores, permettant une identification sûre des câbles sous tension sans interrompre le service.
Instructions d'utilisation
Identification de câble hors tension — Méthode de connexion directe
Déconnectez le blindage du câble aux deux extrémités de la terre. Connectez la pince de sortie rouge au fil conducteur du câble cible (phase bonne ou phase à isolation plus élevée). Connectez la pince de sortie noire au point de mise à la terre ou à la tige de terre. Le fil conducteur correspondant à l'extrémité éloignée doit être connecté au même point de mise à la terre.
Allumez l'interrupteur d'alimentation de l'émetteur, sélectionnez l'engrenage "I". L'indicateur d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille trois fois à la même fréquence, puis le signal pulsé est émis en cycle.
Connectez le récepteur à la pince de réception et pincez le câble à tester.
Assurez-vous que la flèche de la pince de réception pointe dans le sens du flux de courant — sinon, l'aiguille oscille dans la direction opposée.
Tournez le bouton du récepteur dans le sens des aiguilles d'une montre jusqu'à entendre un "bip" pour allumer, puis réglez la force du signal. Seul le câble porteur du signal présentera une oscillation d'aiguille constante correspondant à l'émetteur, avec des impulsions sonores "bip-bip-bip".
Identification de câble sous tension — Méthode de couplage
⚠️ Précautions relatives à la méthode de couplage :
1. Aucune opération sur le câble testé — il suffit de pincer la pince d'émission sur le câble.
2. Les deux extrémités de la gaine du câble doivent être bien mises à la terre ; le courant de couplage diminue avec l'augmentation de la résistance de terre.
3. N'utilisez pas la méthode de couplage si la gaine à l'une ou l'autre extrémité n'est pas mise à la terre ou est rompue au milieu.
4. La flèche de la pince d'émission doit pointer vers l'extrémité du câble.
5. Maintenez une distance d'au moins 2 mètres entre les pinces de réception et d'émission.
Connectez la sortie de l'émetteur à la pince d'émission et pincez le câble cible sous tension à une position appropriée.
Allumez l'émetteur, sélectionnez l'engrenage "II". L'indicateur d'alimentation clignote trois fois et l'aiguille de l'ampèremètre oscille à la même fréquence, en cyclant le signal pulsé.
Connectez le récepteur à la pince de réception et pincez le câble à tester.
Assurez-vous que la flèche de la pince de réception pointe dans le sens du flux de courant.
Tournez le bouton du récepteur dans le sens des aiguilles d'une montre jusqu'à entendre un "bip" pour allumer. Réglez la force du signal — seul le câble porteur du signal présente une oscillation de fréquence constante et des impulsions sonores "bip-bip-bip".
Liste d'emballage
| Article |
Quantité |
| Émetteur |
1 |
| Récepteur |
1 |
| Chargeur |
1 |
| Câble de sortie (rouge) |
1 |
| Câble de sortie (noir) |
1 |
| Pince d'émission |
1 |
| Pince de réception |
1 |
| Pile AA |
2 |
Questions fréquemment posées
Q1 : À qui s'adresse le XHSB505B ?
Le XHSB505B est spécialement conçu pour les équipes de construction de câbles haute tension, les ingénieurs d'installation, les équipes de maintenance et le personnel de dépannage sur le terrain qui travaillent fréquemment dans des tranchées de câbles avec plusieurs câbles de spécifications identiques. Il résout le défi critique de "quel câble cherchons-nous ?" — un problème qui sévit dans les opérations de pose, de migration, de réparation et de localisation de défauts de câbles où une mauvaise identification d'un câble peut entraîner de graves incidents de sécurité et des temps d'arrêt coûteux.
Q2 : En quoi le XHSB505B diffère-t-il des autres identificateurs de câbles ?
Le XHSB505B se distingue de trois manières principales : (1) Capacité bi-mode — il identifie les câbles sous tension (via la méthode de couplage) et les câbles hors tension (via la connexion directe) avec un seul appareil, alors que la plupart des concurrents ne gèrent qu'un seul mode. (2) Le signal pulsé à courant élevé de 15A offre une pénétration plus forte à travers le blindage du câble pour une détection plus fiable. (3) Le grand diamètre de mâchoire de 125 mm s'adapte à une plus large gamme de tailles de câbles. Son indication intuitive basée sur l'aiguille et le retour sonore le rendent exceptionnellement facile à utiliser dans des conditions de terrain.
Q3 : Le XHSB505B peut-il identifier les câbles sous tension sans interrompre l'alimentation électrique ?
Oui. En utilisant la méthode de couplage (Engrenage II), l'émetteur applique un signal pulsé via une pince d'émission dédiée — aucune connexion électrique directe au conducteur du câble n'est requise. Le signal se couple inductivement à travers la gaine du câble, permettant une identification sûre des câbles sous tension sans couper l'alimentation. Ceci est essentiel pour les opérations de maintenance où la continuité du service doit être maintenue.
Q4 : Quelles sont les conditions de terrain requises pour une identification fiable ?
Pour l'identification de câbles hors tension (méthode de connexion directe) : le blindage du câble aux deux extrémités doit être déconnecté de la terre, et le fil conducteur de l'extrémité éloignée doit être connecté au même point de terre que l'émetteur. Pour l'identification de câbles sous tension (méthode de couplage) : les deux extrémités de la gaine du câble doivent être bien mises à la terre — si l'une ou l'autre extrémité n'est pas mise à la terre ou si la gaine est rompue au milieu du câble, la méthode de couplage ne peut pas être utilisée. Maintenez une distance d'au moins 2 mètres entre les pinces de réception et d'émission. Assurez-vous que les mâchoires de la pince sont propres et en contact complet pour une réception optimale du signal.
Q5 : Quel entretien le XHSB505B nécessite-t-il ?
L'instrument doit être stocké à l'abri de la pluie, des gaz corrosifs, de la poussière excessive et des températures élevées. Évitez les vibrations sévères car il s'agit d'un instrument de précision. La batterie lithium 12VDC intégrée de l'émetteur nécessite un entretien de charge tous les 2 mois pour éviter la dégradation de la batterie. Toutes les réparations, la maintenance et les réglages doivent être effectués par des professionnels qualifiés. L'instrument est livré avec une garantie d'un an couvrant les problèmes de qualité du produit, avec une réparation à vie et un support technique disponibles.
