Localisateur de défaut de gaine extérieure de câble XHHD523L pour les tests de système de sectionnement en croix et la mise en service de câbles EHV

Sur les câbles à haute tension à un seul noyau de 110 kV et plus, la gaine métallique agit à la fois comme un bouclier électrostatique et un chemin de retour du courant de défaut.ces enveloppes sont configurées en arrangements croisés par des boîtes de liaison à intervalles réguliers le long de la route du câble, généralement tous les 500 à 1000 mètres pour un cycle de transposition completChaque boîte de liaison relie les enveloppes triphasées selon un schéma de rotation spécifique, avec des limitateurs de surtension (SVL) installés pour protéger l'isolation de la enveloppe lors d'événements de surtension transitoires.

Ce système d'interconnexion croisée présente un défi d'essai unique: la gaine n'est pas un seul conducteur continu d'un bout à l'autre,mais un réseau segmenté interconnecté par des boîtes de liaison enterréesUne défaillance de gaine n'importe où dans ce réseau, que ce soit sur la couverture extérieure du câble, à l'intérieur d'une boîte de liaison,ou à travers un SVL peut produire des résultats d'essai trompeurs mesurés à partir des seules terminaisons du câbleLe XHHD523L s'en occupe en fournissant à la fois la capacité de résistance à courant continu pour identifier qu'un défaut de gaine existe,et la capacité de localisation de la tension de pas pour localiser exactement où se trouve le défaut dans le réseau croisé..

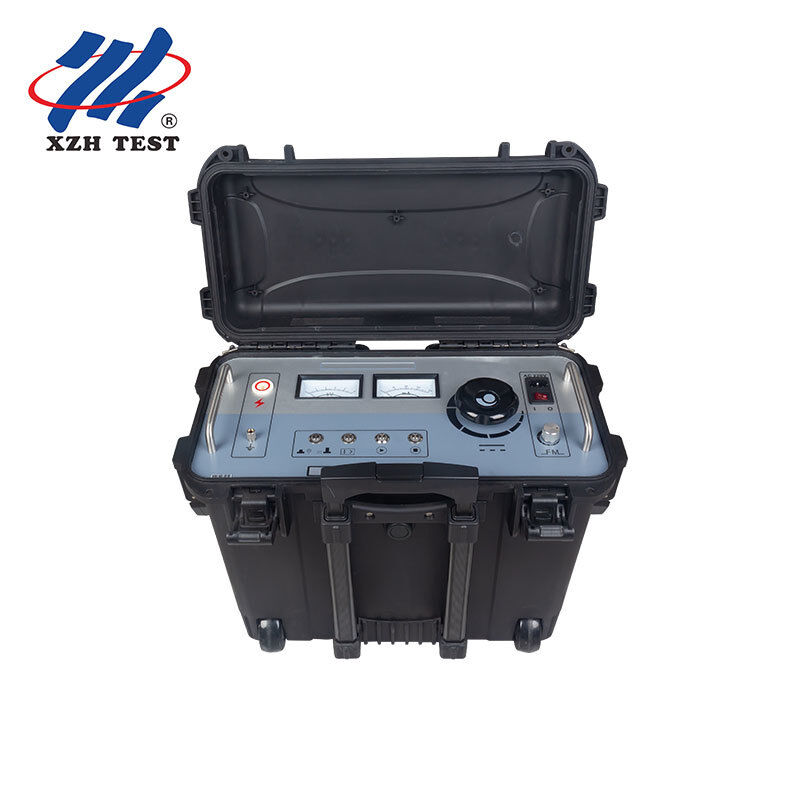

Le panneau avant XHHD523L est disposé dans un flux de fonctionnement de gauche à droite, minimisant l'erreur de l'opérateur lors du déploiement sur le terrain:

1. Terminal de sortie HV:Connexion dédiée de sortie haute tension en courant continu pour la gaine de câble en cours d'essai
2. Pour les véhicules à moteur à combustionIndication de sortie haute tension en temps réel
3. Ammètre mA:Surveillance du courant de sortie essentielle pour détecter des fuites anormales lors des essais de résistance
4. Fuseau du système:Fuseau d'alimentation 220 VAC remplaçable par l'utilisateur via une prise externe
5. Entrée de puissance CA:Socket électrique CEI pour alimentation à l'instrument 220 VAC
6. Commutateur d'alimentation:I = alimenté par courant alternatif, 0 = éteint
7. Réglage de fréquence:Ajuste la fréquence de sortie des impulsions en mode de localisation (plage de 0,2 Hz à 5 Hz)
8. Réglage de la tension:Le démarrage en position zéro doit être entièrement dans le sens inverse des aiguilles d'une montre (le bouton de démarrage s'allume) avant que HV puisse être alimenté.
9. Le bouton d'arrêt HVCoupe la sortie HV et déclenche la décharge automatique du condensateur.
10. Bouton de démarrage HV:Efficace uniquement lorsque le réglage de tension est en position zéro (bouton allumé).
11. Commutateur de protection contre les surtensions:LED bleue allumée = protection contre les surtensions active, LED éteinte = protection désactivée
12. Bouton de basculement en mode:LED rouge = mode de résistance à la tension, LED verte = mode de localisation des défauts.
13. Colonne de mise à la terre:Le point de mise à la terre de l'instrument doit être connecté à une station de mise à la terre vérifiée avant le fonctionnement.

1. Isolez et préparez:Débranchez le circuit du câble et ouvrez les boîtes de liaison croisée aux deux extrémités du segment testé.Ceci isole la section de gaine pour l'évaluation individuelle essentiel parce qu'un segment sain interconnecté peut masquer une défaillance dans un segment adjacent
2. Identification du segment:Dans chaque boîte de lien accessible, identifiez le segment de gaine à tester.
3. Test de résistance à courant continu:Connectez le XHHD523L au segment de gaine isolé. En mode résistance (LED rouge), appliquez 10 kV de courant continu par GB50150-2006. Surveillez le compteur mA pour un courant de fuite anormal indiquant la dégradation de la gaine
4. Évaluation des défauts:Si le test de résistance passe (fuite dans les spécifications), enregistrez le résultat et passez au segment suivant.
5. Commutateur de mode et point de repérage:Injectez le signal d'onde carrée de 0 à 10 kV à la fréquence optimale pour la longueur du câble.Déployez le récepteur A-frame le long de la route du câble entre les boîtes de liaison
6. Excaver et réparer:La méthode de tension par étape détecte généralement le défaut dans un rayon d'un mètre.et répéter le test de résistance en courant continu pour vérifier la restauration

Pour un gestionnaire d'actifs de transport responsable de dizaines ou de centaines de kilomètres de circuits de câbles de 110 kV à 500 kV,Les données relatives à l'état de la gaine ne sont pas seulement un résultat d'essai, elles sont l'indicateur principal des dépenses futures d'entretien.Un câble avec une gaine compromise est en compte à rebours de la corrosion de l'écran, d'une éventuelle panne de l'écran et d'une éventuelle panne forcée.

• Données de départ:Établir des lignes de base d'intégrité de la gaine pour chaque nouveau circuit de câble lors de la remise ̇ créer une référence pour tous les futurs essais de maintenance préventive
• Test préventif planifié:Les essais annuels ou biannuels de résistance à la gaine sur les circuits en service permettent de détecter les tendances de dégradation avant qu'elles n'atteignent des seuils de défaillance
• Réparations cibléesLorsqu'un défaut de gaine est identifié,le localiser avec précision plutôt que de remplacer une section entière de câble, réduisant les coûts de réparation d'un ordre de grandeur par rapport à l'excavation à l'aveugle ou au remplacement complet du câble
