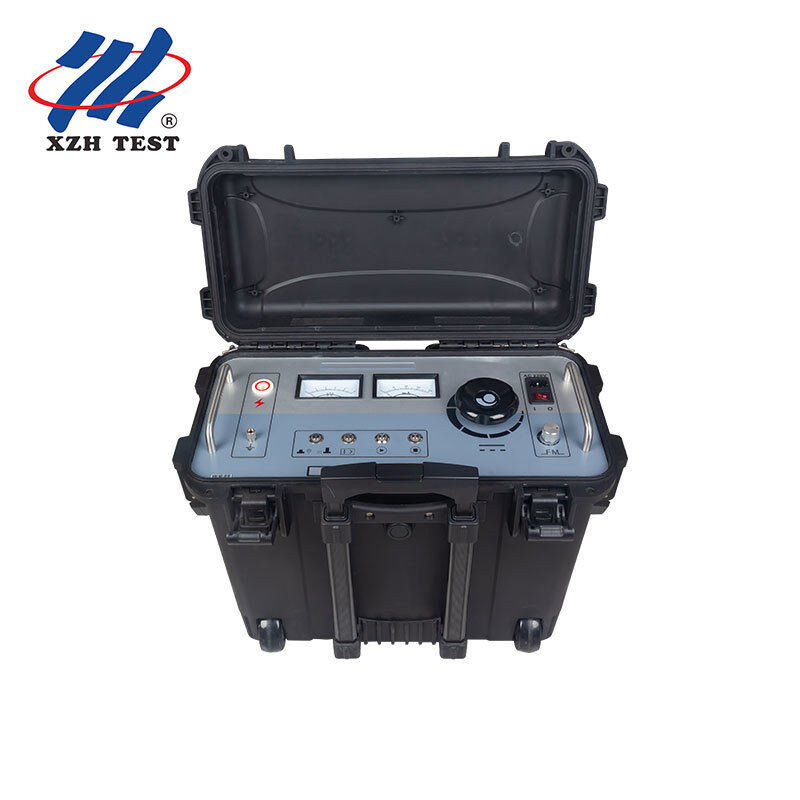

Localisateur de défaut de gaine de câble 500kV XHHD523L pour le test de gaine extérieure de câble HT 10kV-500kV et la localisation de défaut à la terre

Sur les câbles électriques à haute tension XLPE de 110 kV et plus, la gaine extérieure est la première ligne de défense.Fabriqué à partir d'un matériau HDPE et testé en usine à 25 kV/min de courant continu avec des courants de fuite aussi bas que des dizaines de microampèresMais une fois le câble posé dans le sol, la réalité se résume à des dommages de remplissage pendant l'installation, à la pénétration de termites après des années d'exploitation,pénétration d'eau dans les boîtes de mise à la terre, et les contraintes mécaniques aux joints de trifurcation dégradent progressivement l'intégrité de la gaine.

Lorsque la gaine tombe en panne, l'écran métallique est exposé à l'humidité du sol, ce qui provoque une corrosion et éventuellement une détérioration de l'écran.Les méthodes traditionnelles de détection des défauts conçues pour les défauts de conducteur à conducteur ou de conducteur à sol ne peuvent détecter de manière fiable ces défauts de gaine à sol.Le XHHD523L est spécialement conçu pour combler cette lacune, en délivrant des impulsions de haute tension contrôlées à la couche de gaine et en localisant précisément le point de fuite en utilisant la méthode de tension étape.

Le XHHD523L comprend une unité de récepteur dédiée conçue pour deux méthodes de détection:

Le sous-étagère A-frame est déployé le long du câble à intervalles réguliers.Le récepteur mesure le gradient de tension entre les deux sondes de terre l'amplitude et la polarité du signal changent à mesure que l'opérateur passe au-dessus du point de défaillance, pour identifier le défaut de gaine dans un rayon de sous-mètre à la surface.

Pour le traçage du tracé du câble et la pré-localisation des défauts de gaine dans les zones où l'insertion de la sonde au sol est peu pratique (surfaces pavées, terrain rocheux), la pince de récepteur s'accouple inductivement au câble,détecter les variations de puissance du signal indiquant la zone de faille.

1. Fermeture à zéro démarrage:La haute tension ne peut être alimentée que si le bouton de réglage de tension est entièrement en sens inverse.Le bouton de démarrage ne s'allume que lorsque la position zéro est confirmée
2. Décharge automatique:Lorsque la sortie haute tension est arrêtée soit par le bouton Stop ou l'interruption de l'alimentation le circuit interne saigne automatiquement la charge résiduelle à zéro. Aucune procédure de décharge manuelle n'est requise
3. Protection contre les surtensions:Commutateur dédié de protection contre les surtensions avec indicateur LED bleu.
4. Protection contre la surtension:La serrure de tension interne empêche la sortie de dépasser la valeur nominale maximale de 10 kV dans toutes les conditions de fonctionnement
5. Protection contre les surchauffeurs:Le capteur thermique surveille la température interne et désactive la sortie HV si les limites de sécurité de fonctionnement sont dépassées
6. Encastrement au sol:La colonne de mise à la terre de l'instrument doit être connectée à la terre de la station avant le fonctionnement. Elle fournit une référence de sécurité vérifiée pour tous les circuits de protection interne.
7. Surveillance par double compteur analogique:Les compteurs kV et mA indépendants fournissent des lectures claires et précises en temps réel sans délai d'affichage numérique ni ambiguïté à la lumière du soleil
8. 8A Fuseau de système:Un fusible de panneau arrière accessible fournit une protection finale contre le surcourant pour le circuit d'entrée CA

1. Évaluation de l'isolation de la gaine:Connectez l'unité principale à l'enveloppe du câble. Sélectionnez le mode DC Resist (indicateur rouge). Appliquez 10 kV de courant continu et surveillez le compteur mA ‡ courant de fuite inférieur à des dizaines de microampères confirme l'intégrité de l'enveloppe
2. Confirmation de défaut:Si le courant de fuite est élevé, la gaine présente une défaillance au sol.
3. Commutateur de mode:Appuyez sur le bouton de basculement de mode indicateur vert confirme le mode de localisation. Ajustez la fréquence de sortie (0,2Hz-5Hz) en fonction de la longueur du câble et la profondeur d'enterrement
4. Indication de la tension d'étapeLe micro-ampère du récepteur montrera une augmentation de la force du signal en approchant de la faille, un renversement de l'aiguille en le passant,et nul à l'emplacement exact de la défaillance
5. Marque et réparation:Le défaut est généralement accessible dans une excavation ciblée d'un mètre par rapport à des dizaines de mètres de tranchées sans emplacement préalable
6. Vérification après réparation:Après la réparation de la gaine, répéter le test de résistance en courant continu pour confirmer la restauration de l'intégrité de la gaine avant de redynamiser le câble
