Détection de défauts de câbles: méthodes, technologies et applications - Un guide pratique pour les services publics et l'industrie

Les câbles électriques sont essentiels pour les systèmes de distribution d'électricité modernes, les installations industrielles, les sous-stations et les infrastructures.un défaut peut être difficile à identifier et à réparer rapidement.

Les défaillances des câbles peuvent résulter du vieillissement de l'isolation, de dommages mécaniques, de l'humidité, de la surchauffe, d'une mauvaise installation ou de défaillances des joints et des terminaisons des câbles.Une détection efficace des défauts d'un câble aide les ingénieurs à déterminer si un câble est défectueux., d'estimer l'emplacement de la défaillance et de choisir une méthode appropriée pour l'emplacement précis.

La détection moderne des défauts de câble combine des tests électriques, l'analyse de la forme d'onde, des techniques de haute tension,et des méthodes acoustiques ou électromagnétiques pour améliorer l'efficacité du dépannage et réduire le temps de panne.

Une défaillance de câble est une condition électrique anormale qui empêche un câble de fonctionner comme prévu.

• Les défauts de faible résistance
• Les défauts de haute résistance
• Les défauts de circuit ouvert
• défauts de court-circuit
• Failles du sol
• Les défauts intermittents

Le type de défaut et la construction du câble déterminent la méthode de détection et de localisation à utiliser.

Les défauts du câble peuvent survenir en raison du vieillissement de l'isolation, des dommages mécaniques, de la pénétration de l'eau ou de l'humidité, d'une température de fonctionnement excessive, d'une surtension électrique, de mauvais joints ou terminaisons du câble,et défauts de fabrication ou d'installation.

La détection de défaut détermine si un câble a une condition anormale et fournit des informations sur le type de défaut.

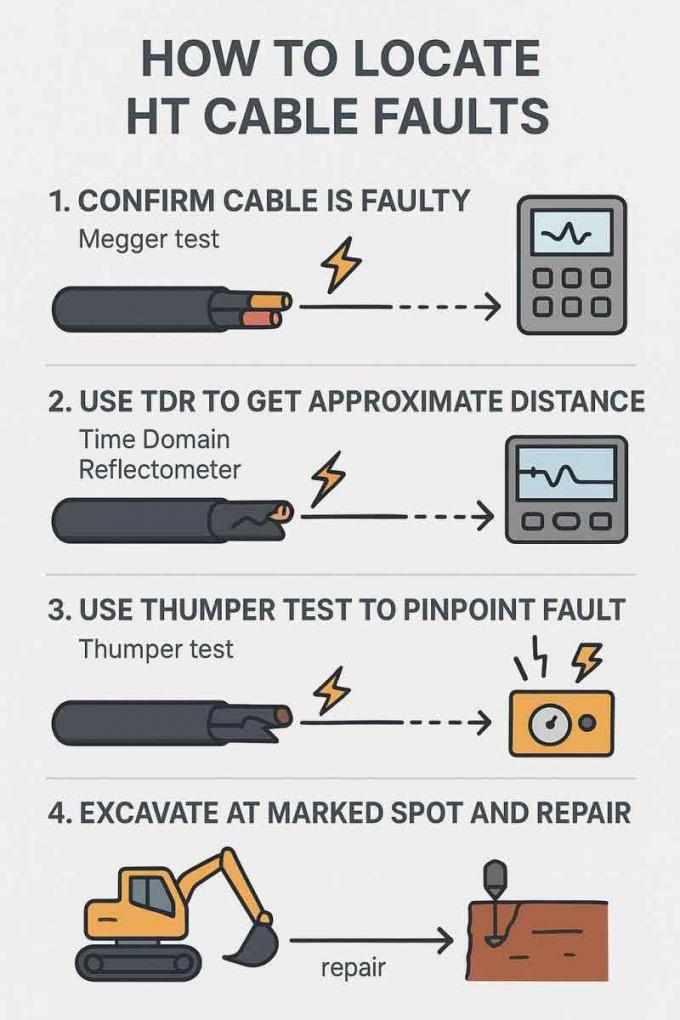

Un flux de travail pratique combine souvent la pré-localisation avec l'emplacement précis de la défaillance.Ensuite, un localisateur acoustique-magnétique ou une autre méthode de champ peut être utilisé pour identifier le point de défaut exact.

Un processus pratique de dépannage peut inclure:

1. Rassembler les informations sur les câbles et inspecter l'installation.
2. Identifier la phase et le type de défaut présumés.
3. Effectuer un essai électrique préliminaire approprié.
4. Utiliser le TDR ou une autre méthode de pré-localisation pour estimer la distance de défaut.
5. Appliquer des méthodes de haute tension ou de surtension lorsque cela est nécessaire.
6. Effectuer une localisation précise du point de défaut.
7. Vérifiez la réparation et réessayez le câble avant de le remettre en service.

La séquence exacte doit être adaptée au type de câble, au niveau de tension, à l'état de défaillance et aux procédures de sécurité applicables.

Plusieurs facteurs peuvent affecter la précision de l'emplacement de la défaillance du câble, y compris la longueur et la construction du câble, l'impédance du câble et la vitesse de propagation, la résistance à la défaillance, le routage et la ramification du câble,caractéristiques des articulations et des terminaisons, le bruit électrique et la précision des paramètres du câble saisis dans le testeur.

La technologie de détection de défauts de câbles est largement utilisée dans la distribution d'électricité souterraine, les systèmes de câbles à moyenne et haute tension, les sous-stations, les usines industrielles, les infrastructures ferroviaires et de transport,les installations d'énergie renouvelable, et l'entretien des services publics.

La localisation rapide des défauts peut réduire la durée des pannes, les excavations inutiles et les coûts d'entretien.

Un système professionnel de détection de défaut de câble doit être sélectionné en fonction de l'application.méthodes de pré-localisation, capacité de surtension haute tension, fonctions de localisation de défaut précises, affichage et analyse de la forme d'onde, portabilité et caractéristiques de sécurité.

Pour les réseaux de câbles complexes, la combinaison de fonctions de pré-localisation, de conditionnement des défauts à haute tension et de localisation précise peut fournir une solution plus complète.

Les défaillances des câbles peuvent entraîner des pannes inattendues, des risques pour l'équipement et des coûts d'entretien importants.Une stratégie efficace de détection des défauts combine la bonne méthode d'essai avec une mesure précise et une localisation précise du champ.

Les méthodes TDR et les méthodes d'impulsion basse tension sont utiles pour la détection préliminaire et la pré-localisation, tandis que les techniques de réflexion d'arc et de surtension peuvent aider à corriger les défauts de haute résistance.Les méthodes acoustiques et électromagnétiques peuvent alors aider les ingénieurs à localiser la faille physique.

En sélectionnant un équipement d'essai approprié et en suivant un processus de diagnostic structuré, les services publics et les utilisateurs industriels peuvent réduire le temps de dépannage, améliorer l'efficacité de la maintenance,et restaurer les câbles plus rapidement..

XZH TEST fournit des solutions professionnelles de test de câbles et de localisation de défauts pour les services publics d'électricité, les entrepreneurs électriques, les installations industrielles et les équipes de maintenance.

Ses solutions de test de câbles prennent en charge des applications telles que la pré-localisation des défauts de câble, la localisation des défauts à haute résistance, les tests de surtension haute tension et la localisation précise des points de défaut.
