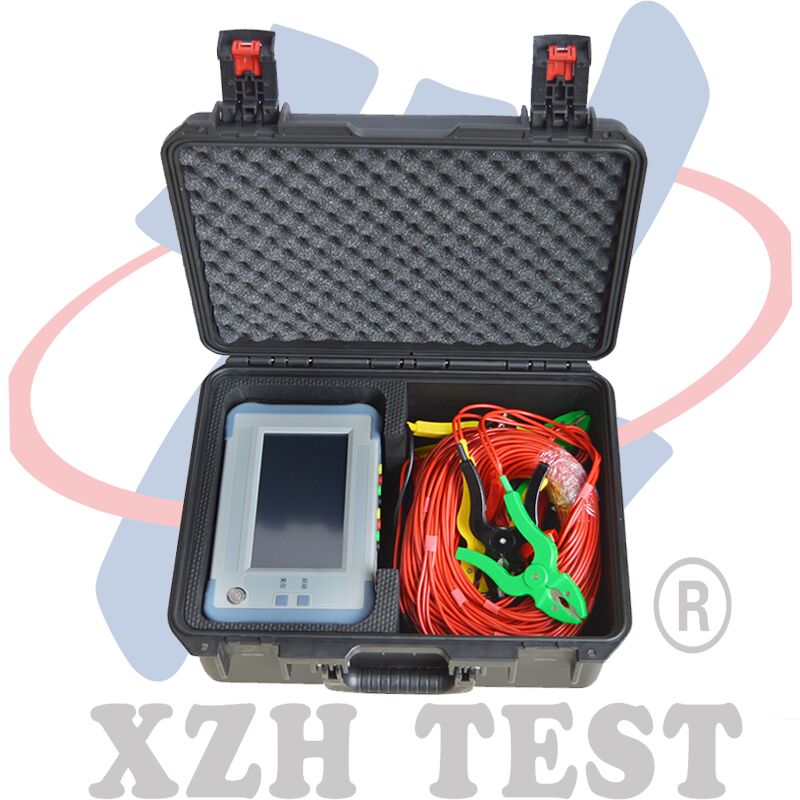

Testeur de la résistance dynamique pour les transformateurs OLTC

Q1: Pourquoi des tests OLTC spécialisés sont-ils nécessaires au-delà des tests électriques de routine des transformateurs?

Tests conventionnels du transformateur ∆résistance au remontage, rapport de virage,résistance à l'isolation ◄ évaluer les paramètres électriques statiques mais ne fournir aucune information sur les performances mécaniques dynamiques du changeur de robinetUn OLTC peut passer tous les tests électriques statiques mais a des contacts de transition gravement usés qui échoueront lors de la prochaine opération de changement de robinet.Le XHYZ1668ASC capture la forme d'onde de résistance dynamique complète pendant une transition de robinet, révélant le temps de transition, la séquence de contact, les valeurs de résistance de pontage et les paramètres de synchronisation de phase diagnostiques que les tests statiques ne peuvent pas mesurer.Étant donné que les pannes OLTC représentent environ 20 à 30% de toutes les pannes de transformateurs dans les applications de sous-stations, les essais dynamiques OLTC dédiés sont essentiels pour une évaluation complète de l'état des transformateurs.

Q2: Que révèle la forme d'onde de résistance dynamique sur la condition OLTC?

Un OLTC sain produit une forme d'onde caractéristique montrant: 1) une résistance stable au robinet de départ,(2) une transition propre à travers la position de pontage avec la valeur de la résistance de transition clairement visible, (3) résistance stable au robinet de destination, et (4) temps de transition cohérent. Les écarts diagnostiques comprennent: temps de transition prolongé indiquant une résistance mécanique ou une fatigue du ressort;résistance irrégulière ou instable pendant la phase de pontage indiquant des contacts de transition creusés ou carbonisés; les valeurs de résistance qui s'écartent de la valeur de la plaque d'immatriculation de la résistance de transition indiquant la dégradation de la résistance;et les écarts de temps entre les phases dans les unités triphasées indiquant un fonctionnement asynchrone qui met l'accent sur la liaison mécaniqueL'échelle automatique d'amplitude du XHYZ1668ASC présente ces caractéristiques clairement, permettant au personnel de terrain d'identifier des modèles anormaux sans avoir besoin de compétences d'interprétation de forme d'onde de niveau expert.

Q3: Le XHYZ1668ASC peut-il tester à la fois les échangeurs de robinets sous et hors charge?

Pour les changements de robinet en charge (OLTC),l'instrument capte la forme d'onde de résistance dynamique lors des transitions du robinet avec le transformateur alimenté à tension réduite ou avec le courant d'essai de l'instrument lui-mêmePour les échangeurs de robinets déchargés (déchargés) (DETC), l'instrument mesure la résistance de contact statique à chaque position du robinet,vérifier que la résistance de contact est stable et conforme aux spécifications dans toutes les positions de fonctionnementL'instrument peut effectuer des mesures avec ou sans enroulements auxiliaires du transformateur connectés.fournir une flexibilité opérationnelle pendant les fenêtres de maintenance lorsque l'isolation complète des enroulements peut ne pas être pratique.

Q4: Quelle est l'importance de pouvoir tester des enroulements de type Yn, Y et D?

Les transformateurs de puissance utilisent différentes configurations de connexion d'enroulement selon leur classe de tension, leur application et leur schéma de mise à la terre.Yn (wye avec neutre sorti) est commun du côté haute tension des transformateurs step-up du générateur et du côté basse tension des transformateurs de distribution. Y (wye sans neutre) est utilisé dans certaines applications de transmission. D (delta) est standard sur le côté basse tension des transformateurs de générateur et certains transformateurs industriels.Chaque configuration nécessite des connexions spécifiques de conduite d'essai pour injecter correctement le courant et mesurer la tensionLe XHYZ1668ASC prend en charge les trois configurations avec affichage direct de la résistance. L'instrument tient automatiquement compte de la configuration de l'enroulement dans ses calculs internes.éliminer la nécessité pour l'opérateur d'appliquer manuellement des facteurs de conversion et de réduire le risque d'erreurs de mesure dues à des hypothèses de configuration incorrectes.

Q5: Comment gérer les données d'essai et que fournit le stockage de 500 enregistrements?

Le XHYZ1668ASC enregistre automatiquement chaque enregistrement de mesure complet, y compris la forme d'onde de résistance dynamique, le temps de transition, les valeurs de résistance à chaque position du robinet,et paramètres de configuration d'essai à la mémoire interneLa capacité de 500 enregistrements prend en charge: 1) la documentation complète des campagnes d'essais de grands parcs de transformateurs sans avoir besoin de télécharger des données entre les sites.(2) Tendances historiques en comparant les formes d'ondes actuelles avec les mesures de base stockées à partir du même transformateur. (3) Rapport par lots pour les soumissions de conformité réglementaire. (4) L'écran LCD de 7 pouces permet une révision et une comparaison sur le terrain de la forme d'onde avant le téléchargement.les données peuvent être transférées sur un PC pour une intégration avec des systèmes informatisés de gestion de la maintenance (CMMS)Pour les transformateurs testés sur un cycle annuel, 500 enregistrements fournissent environ 10 ans de données de tendance pour un parc de sous-stations de taille moyenne.
