XHYS101

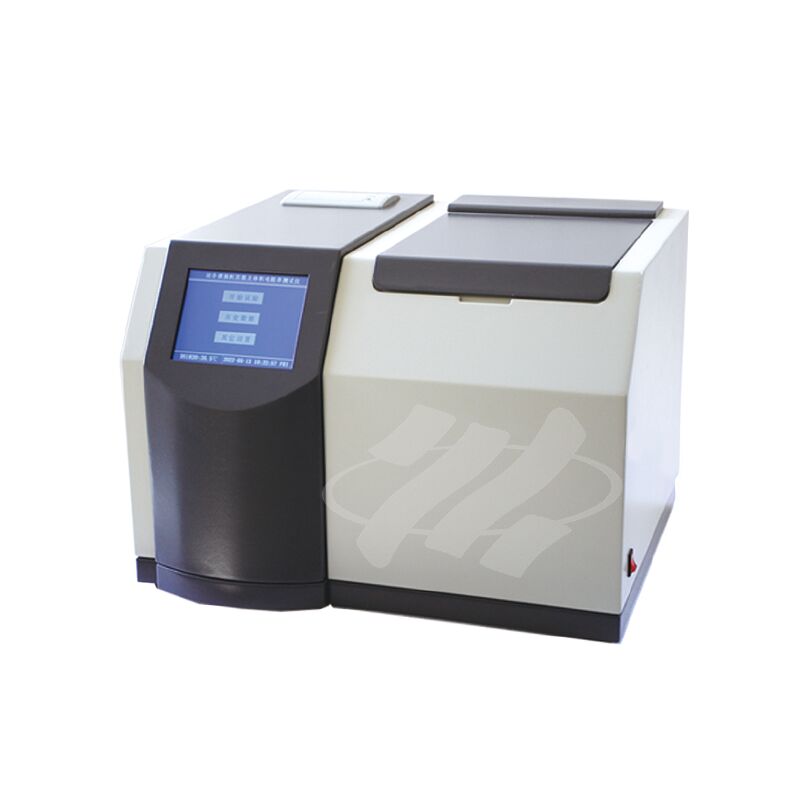

Le testeur de perte diélectrique d'huile isolante est principalement conçu pour mesurer la valeur de perte diélectrique, la permittivité et la résistivité volumique des liquides isolants utilisés dans les équipements électriques. Adoptant la technologie du micro-ordinateur monocarte, cet instrument exécute automatiquement une séquence complète d'opérations, y compris l'élévation de la température, le contrôle de la température, l'échantillonnage des données, le calcul, l'affichage, l'impression et le stockage des données.
Caractéristiques de performance :
(1) La coupelle d'huile adopte une structure à trois électrodes conforme à la norme nationale GB/T5654-2007, avec un espacement des électrodes de 2 mm, ce qui élimine l'influence de la capacité parasite et des fuites sur les résultats du test de perte diélectrique.
(2) L'instrument utilise un chauffage par induction à moyenne fréquence et un algorithme de contrôle de la température PID. Cette méthode de chauffage présente les avantages suivants : absence de contact entre la coupelle d'huile et l'élément chauffant, chauffage uniforme, vitesse rapide et contrôle pratique, garantissant que la température est strictement contrôlée dans la plage d'erreur de température prédéfinie.
(3) Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6. La perte diélectrique et la capacité de ce condensateur ne sont pas affectées par la température et l'humidité ambiantes, ce qui garantit la précision de l'instrument, même après une utilisation à long terme.
(4) Fonctions de protection complètes. En cas de surtension, de surintensité ou de court-circuit haute tension, l'instrument peut couper rapidement la haute tension et émettre un message d'avertissement. Un message d'avertissement est également émis en cas de défaillance du capteur de température ou s'il n'est pas connecté.
Un relais de limitation de température est installé dans le four de chauffage par induction à moyenne fréquence. Lorsque la température dépasse 120 degrés Celsius, le relais se déclenche et le chauffage s'arrête.
(5) Réglages pratiques des paramètres de test. Plage de réglage de la température : 40~120 °C, plage de réglage de la tension alternative :
200~2200 V, plage de réglage de la tension continue : 0~500 V.
(6) Utilise un écran tactile LCD couleur TFT grand format pour un affichage clair. Avec des réglages simples, l'instrument peut effectuer des tests automatiquement et stocker et imprimer automatiquement les résultats des tests.
(7) Horloge en temps réel intégrée ; la date et l'heure du test peuvent être enregistrées, affichées et imprimées avec les résultats du test.
(8) Fonction d'étalonnage de la coupelle d'électrode vide. Mesure la capacité et le facteur de perte diélectrique de la coupelle d'électrode vide pour déterminer l'état de nettoyage et d'assemblage de la coupelle d'électrode vide. Les données d'étalonnage sont automatiquement enregistrées pour faciliter le calcul précis de la permittivité relative et de la résistivité continue.
(9) L'instrument est basé sur la plateforme RAM9, offrant une grande précision et rapidité de test.
Spécifications techniques
☆ Tension d'alimentation : CA 220 V ±10 %
☆ Fréquence d'alimentation : 50 Hz/60 Hz ±1 %
☆ Plage de mesure : Capacité : 5 pF～200 pF
Permittivité relative : 1,000～30,000
Facteur de perte diélectrique : 0,00001～100
Résistivité continue : 2,5 MΩm～20 TΩm
Précision de mesure : Permittivité relative : ±(1～10) % de la lecture
Facteur de perte diélectrique : ±(5 % de la lecture ± 0,0002)
Résistivité continue : ±10 % de la lecture
Résolution : Capacité : 0,01 pF
Permittivité relative : 0,001
Facteur de perte diélectrique : 0,00001
Plage de mesure de la température : 40～120 °C
Erreur de mesure de la température : ±0,5 °C
Tension d'essai alternative : 200～2200 V, réglable en continu, fréquence 50 Hz
Tension d'essai continue : 0～500 V, réglable en continu
Consommation électrique : 500 W
Température ambiante : 0 °C～40 °C
Humidité relative : <75%
